ATEN中控系统 - 控制盒


VK2100
Taiwan Excellence 2017

ATEN宏正中控系统整合了ATEN宏正控制主机(VK2100 / VK1100)、ATEN宏正配置软件(VK6000) 及ATEN宏正中控系统App,是一套基于网络架构的管理系统,可连接室内或大型设施中的所有硬件 设备,并通过移动设备及平板电脑轻松地集中控管这些设备。VK2100是整套中控系统中 的控制主机,可连接室内所有类型的硬件设备。完成硬件连接后,用户可利用VK6000配置软件,通 过简单的步骤自订设备配置与设定。ATEN宏正中控系统App随即让您通过任何Android或Windows 移动设备/平板电脑将您联机至VK2100,让您随时随地轻松地控制所有空间内的各种硬件 设备。

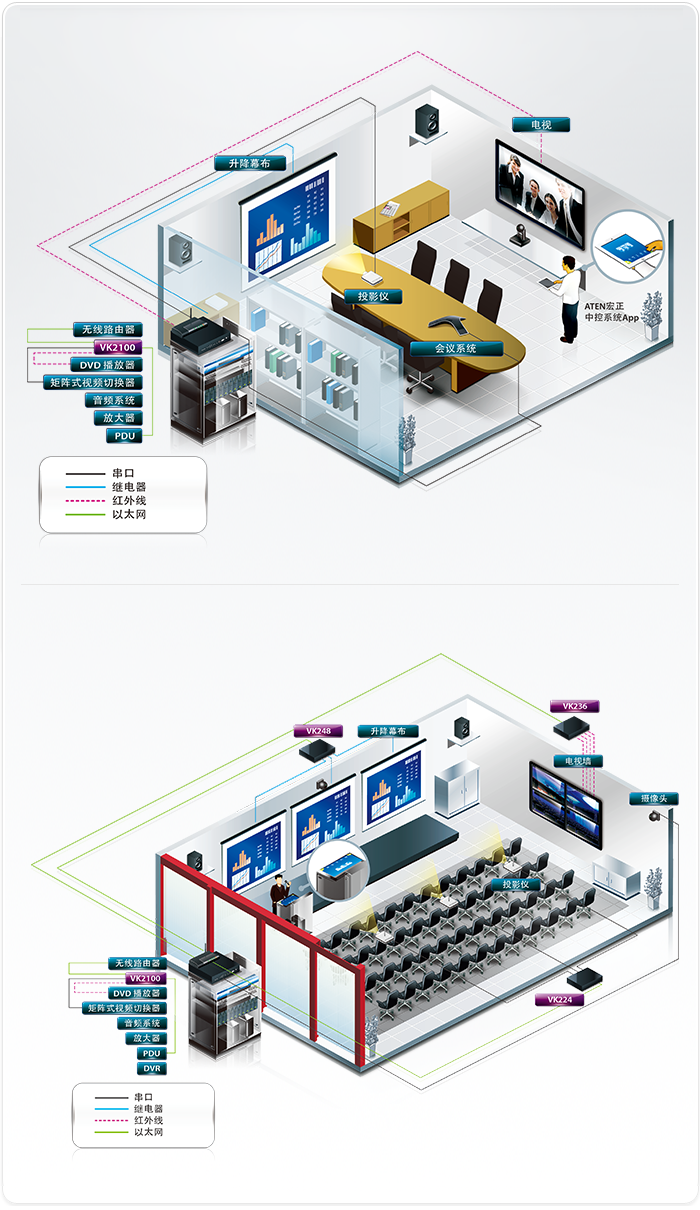

VK2100控制主机可轻松地布署至现有的安装架构中,与ATEN宏正VanCryst专业级影音 产品以及相关硬件设备无缝整合,包含影音设备、照明设备、会议系统、空调、传感器、电源开关 等。

VK2100控制主机做为一个中控平台,连接空间内的硬件设备,让您可通过任何iOS、 Android或Windows移动设备,利用量身订做的GUI界面监控、管理与控制这些硬件设备。

VK6000配置软件让空间内的硬件设定和设备管控更为便利且灵活。通过它内建的直观式GUI界面, 仅需简单的步骤即可带领您完成硬件配置、界面设计,并将用户设定档上传至VK2100控 制主机。通过以太网络联机,ATEN宏正中控系统App让您只需轻触App 界面即可从VK2100 控制主机将用户设定文件轻松导入或更新到任何iOS、Android或Windows移动设备。每个用户设定 档都可提供客制化的GUI控制界面,让用户快速找出目标硬件设备并进行管控。且登入任何设定文件 时都需进行密码验证,更加确保系统的安全性。

ATEN宏正中控系统App完美适用于会议室、会议中心、教室或任何安装多元硬件设备的环境,通过 优化的管理系统为您提高控管效率和性能。

ROHS Weee

物品清单

  • 1x VK2100 ATEN宏正控制主机
  • 1x 安装套件
  • 1x 电源线
  • 9x 接线端子
  • 1x 使用说明
    • VK2100 控制主机
    • 支持多种连接接口,包括:
      6 x 串行端口
      4 x 红外线/串行端口
      4 x 继电器通道
      4 x 输入/输出通道
      1 x 以太网端口
    • 4 x DC输出 - 提供电源连接
    • 1 x USB端口 - 便于上传设定档
    • 红外线学习功能 - 可添加红外线设备驱动程序
    • 通过网络GUI界面轻松进行系统设定
    • LED指示灯显示硬件状态和活动信息
    • 支持SSH工具,可用于监控控制主机的输入和输出信号
    • 可机架式安装



    • VK6000(配置软件)
    • 直观式的GUI界面,让用户通过简易步骤即可完成设定配置
    • 定制化的控制界面可在任何iOS、Android或Windows的移动设备使用
    • 内建数据库产生器用于设备驱动程序安装和整体设备管理
    • 内建ATEN宏正数据库,包括10,000+笔设备驱动程序和完整的ATEN宏正的VanCryst产品驱动程序数据
    • 支持Telnet、TCP、ONVIF和PJLink协议,可通过网络控制网域中的设备
    • 具备中控系统与设备间的双向沟通能力。用户可自订设备监控事件,事件发生时系统将自动触发下一动作
    • 设定档上传至VK2100 控制主机前,可通过内建测试工具验证指令动作
    • 可通过内建仿真器仿真并验证客制的GUI界面



    • ATEN宏正中控系统App
    • 可自VK2100控制主机导入多个设定文件至移动设备或平板电脑,用以管控多个房间内的设备
    • 可同步多重移动设备或平板电脑的控制信息
    • 提供密码验证功能以管理用户权限
    • 支持任何iOS、Android或Windows移动设备,无需额外花费购置昂贵的特制控制面板
接口
串口• 4 x可程序设定双向RS-232/422/485端口
(4 x DB9公头接口, 可配置针脚属性);
– 波特率: 300至115200
(默认值: 9600);
– 数据位: 8 (默认值)或7;
– 停止位: 1 (默认值)或2;
– 同位检查位: 无(默认值), 偶或奇;
– 流量控制: 无(默认值)或RTS/CTS
• 2 x双向RS-232端口(2 x 3孔接线端子界面);
– 波特率: 300 至115200
( 默认值: 9600);
– 数据位: 8 (默认值)或7;
– 停止位: 1 (默认值)或2;
– 校验: 无(默认值), 偶或奇
IR/序列• 4 x可程序设定红外线/单向RS-232端口
(2 x 4孔接线端子接口);
红外线: TTL电平(0至5V)
– 载波频率: 10KHz~455KHz
串口: 单向RS-232(+ - 5V)
– 波特率: 300至115200
( 默认值: 9600);
– 数据位: 8 (默认值)或7;
– 停止位: 1 (默认值)或2;
– 同位检查位: 无(默认值), 偶或奇
I/O• 4 x可程序设定数字输入/输出通道
(1 x 5孔接线端子接口);
数字输出:
250 mA sink, 12 VDC
数字输入:
– VDC模式
输入电压范围: 0至24VDC;
可程序设计范围: 1至24VDC;
– 干接点模式
支持拉高2k ohms至+12VDC输出
继电器• 4 x 继电器通道 (2 x 4孔接线端子界面);
• 常开型独立继电器;
• 接点额定值:最高 24 VDC,2A
VDC• 4 x 12 VDC输出端口(2 x 4孔接线端子接口)
• 电源: 12VDC, 最大2A (4端口共享)
以太网• 1 x RJ-45母头, 10/100Base-T
• 支持的协议: ICMP, TCP/IP, DHCP,HTTPS,SSH
• DHCP功能。如果在30秒内没有分配IP地址,将使用下面默认的IP设置:
IP: 192.168.0.60
子网掩码: 255.255.255.0
开关
控制器 ID1 x 16 段开关
电源1 x 开/关
IR 学习1 x 红外线接收器LED
重置按钮1 x 半嵌式按键
电源
功耗40 W
输入额定值100-240 VAC, 50-60 Hz
环境
操作温度0 - 50°C
储存温度-20 - 60°C
湿度0–80% RH, 无凝结
机体属性
外壳金属
重量2.64 kg ( 5.81 lb )
尺寸 (长 x 宽 x 高)43.72 x 16.32 x 4.40 cm
(17.21 x 6.43 x 1.73 in.)
附注对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。
