4x4 4K HDMI矩阵式影音切换器


VM0404HA

ATEN宏正VM0404HA是一款4x4 4K HDMI矩阵式影音切换器,最高支持4K分辨率,包括 UHD(3840x2160)与DCI(4096x2160),且画面刷新率分别为30Hz(4:4:4)与60Hz(4:2:0)。 VM0404HA可因应未来对高画质影像需求的趋势,能够满足例如教室、礼堂及百货公司等需 传送高达4K分辨率影像的应用。

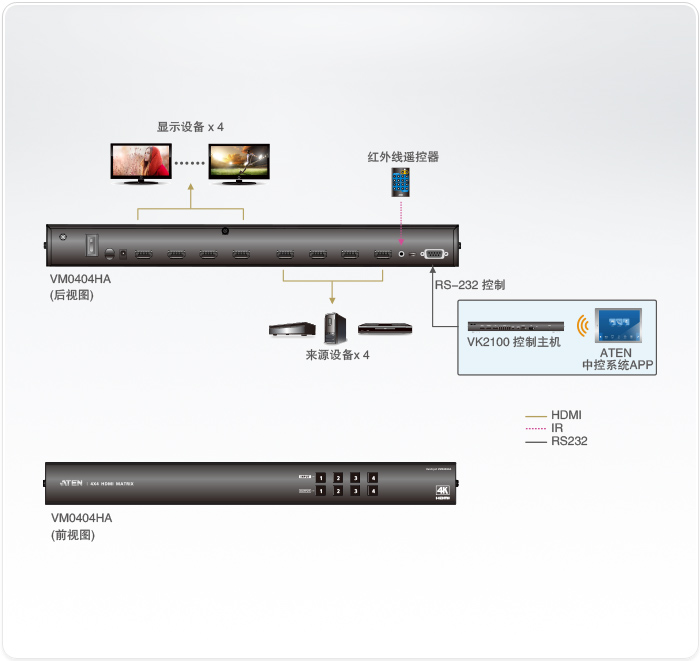

矩阵式影音切换器提供简易、经济实惠的方法,可任意将4组的HDMI影音来源传送至任意4 组的HDMI显示设备上,并提供多种操控方式,如前面板按键、IR及RS-232的连接来进行 控制和操作。

4K(3840X2160) 4K(4096X2160) HDMI ROHS Weee

物品清单

  • 1x VM0808HA 4x4 4K HDMI矩阵式影音切换器
  • 1x 电源线
  • 1x 红外线遥控器
  • 1x 红外线接收器
  • 1x 机架安装配件
  • 1x 使用说明
  • 连接任何4组HDMI影音信号来源至任何4组HDMI显示设备
  • 支持UHD(3840x2160)与DCI(4096x2160)的4K分辨率,以及30Hz(4:4:4)与60Hz(4:2:0)的画面刷新率。
  • EDID Expert™- 可选择EDID设定的模式,能确保在不同显示器间依然拥有最佳的分辨率并提供顺畅的画面显示
  • 多重操作方式- 可通过前面板按键、IR遥控器以及RS-232连线进行操控
  • 支持Dolby True HD与DTS HD Master音频
  • 信号率最高可达3.4Gbits,支持流畅的4K影像输出
  • HDMI(3D、深色、4K)及HDCli 1.4兼容
  • 消费性电子控制(CEC)可让互连的HDMI设备进行通讯,并回应单一遥控器
  • 支持ATEN的Lockpro™HDMI线扣,可将HDMI线缆稳固地接在设备上
  • HDMI静电保护
  • 支持固件更新
  • 机架式设计(1U设计)
视频输入
接口4 x HDMI Type A 母头 ( 黑)
阻抗100 Ώ
最长距离1.8m
视频输出
接口4 x HDMI Type A 母头( 黑)
阻抗100 Ώ
最长距离15m
视频
最大数据速率10.2 Gbps (3.4 Gbps 每通道)
最大像素时钟频率340 MHz
兼容协议HDMI (3D、深色、4K)
兼容于HDCP 1.4
消费性电子控制(CEC)
最高分辨率高达4096 x 2160 / 3840 x 2160 @ 60 Hz(4:2:0);
4096 x 2160 / 3840 x 2160 @ 30 Hz (4:4:4)
最长距离高达15m
控制
RS-232接口:1 x DB-9 母头 ( 黑)
传输速率及通讯协定:
传输速率: 19200, 数据位:8,
停止位:1, 奇偶校验:无, 流量控制:无
USB1 x Micro USB; 固件升版用
IR1 x Mini 立体声插孔母头( 黑)
EDID 设定EDID 模式:默认/ 端口1/ 混合/ 定制
接口
电源1 x DC 插座( 黑)
功耗DC5V:9.62W:45BTU
环境
操作温度0°至 40°C
储存温度-20°至 60°C
湿度0 - 80% RH, 无凝结
机体属性
外壳金属
重量2.02 kg ( 4.45 lb )
尺寸 (长 x 宽 x 高)43.72 x 16.29 x 4.40 cm
(17.21 x 6.41 x 1.73 in.)
附注对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。
