16x16 Cat VGA/音频矩阵式影音切换器


VM1616T
  • 与ATEN影音信号延长器VE300/VE500搭配使用,便可通过Cat 5将16组影音信号来源传送到16组显示设备
  • 长距离信号范围-支持传送器(VE300T、VE500T)与接收器(VE300R、VE300RQ、VE500R、VE500RQ)间的距离最远达300m
  • 支持额外的本地显示-提供一组本地的影音输出连接端口
  • 高视频分辨率-最高可达1920 x 1200 @60Hz;支持DDC2B功能
ROHS
Weee

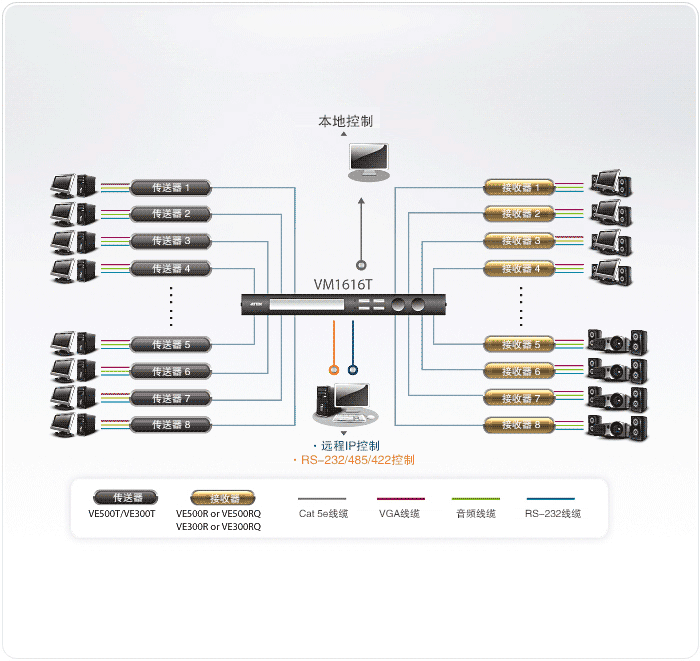

VanCryst™矩阵式影音整合方案为VM1616T 16x16 Cat 5矩阵式影音切换器和VE500 / VE300 Cat 5影音信号延长器。VM1616T是一款矩阵式影音切换器,搭配使用VE500/VE300延长器,可发送和分配音频、视频与RS-232信号,而在1280x1024视频分辨率下,信号距离可达300m。

VM1616T提供多种便利访问和控制多个来源设备的方法,使用者在本地,可通过前端面板按键和RS-232 / RS-485串口连接端口进行控管;从远程则可通过网络联机,使用浏览器网页进行设定。

矩阵式影音整合方案适用于需要长距离影音输出,和需要多功能应用与安全的地方。VM1616T适用于环境开发,如娱乐场所、交通运输站和物流中心、交通控管中心、港口保全设施、工业监督设置等视频信号的传送。

物品清单

  • 1 x VM1616T 16x16 Cat 5 矩阵式影音切换器
  • 1 x 电源线
  • 1 x 机架安装配件
  • 2 x 端子台
  • 1 x 使用说明
  • 与ATEN影音信号延长器VE300/VE500搭配使用,便可通过Cat 5将16组影音信号来源传送到16组显示设备
  • 长距离信号范围-支持传送器(VE300T、VE500T)与接收器(VE300R、VE300RQ、VE500R、VE500RQ)间的距离最远达300m
  • 可在多个信号来源与多个显示设备间轻松切换
  • 本地操作:
    • 前端LCD显示面板与按键
    •串口控制器
  • 远程操作:
    •网络浏览器的使用者图形化(GUI)界面
    •远程登入指令(Telnet)
  • 支持额外的本地显示-提供一组本地的影音输出连接端口
  • 内建双向RS-232串口连接端口,可用于高阶系统控制
  • 高视频分辨率-最高可达1920 x 1200 @60Hz;支持DDC2B功能
  • 支持立体声与平衡式音频(balanced audio)
  • 自动与可调整的视频质量
  • 可独立切换视频与音频来源-可任意连接任何的音频来源至任一输出端口,让输出信号更具弹性
  • 支持固件更新
  • 可安装于机架上

    * 注意: VM1616T AP与GUI操作手册可自ATEN官方网(www.aten.com.cn) 下载使用
视频输入
接口16 x RJ-45 母头
阻抗100 Ώ
视频输出
接口16 x RJ-45 母头
阻抗100 Ώ
视频
最高频宽500 MHz
最高分辨率最高 1920 x 1200 (视连接的接收器而定)
最长距离最长 300 m (视连接的接收器而定)
*发送器与接收器的最大传输距离为 300 m。
音频
输出平衡:1 x 系紧螺丝连接器,5 极
立体声:1 x Mini Stereo Jack 母头 (绿色)
控制
RS-232连接器:1 x DB-9 母头 (黑色);1 x DB-9 公头 (黑色)
串口控制针脚配置:
公头:针脚 2 = Rx,针脚 3 = Tx,针脚 5 = Gnd
母头:针脚 2 = Tx,针脚 3 = Rx,针脚 5 = Gnd
波特率及通讯协定:
波特率:19200,数据位:8,停止位:1,校验:无,流控制:无
RS-485/RS-4221 x 系紧螺丝连接器,5 极
以太网1 x RJ-45 母头
接口
电源1 x 3 针脚交流电源插座
电源
输入额定值100-240 VAC~;50-60 Hz;1.0A
功耗120 VAC,34W;230 VAC,35W
环境
操作温度0 - 50°C
储存温度-20 - 60°C
湿度0–80% RH, 无凝结
机体属性
外壳金属
重量3.63 kg ( 8 lb )
尺寸 (长 x 宽 x 高)43.24 x 27.12 x 4.40 cm
(17.02 x 10.68 x 1.73 in.)
装箱数1 件
附注对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。
