4端口VGA输入板卡
VM7104

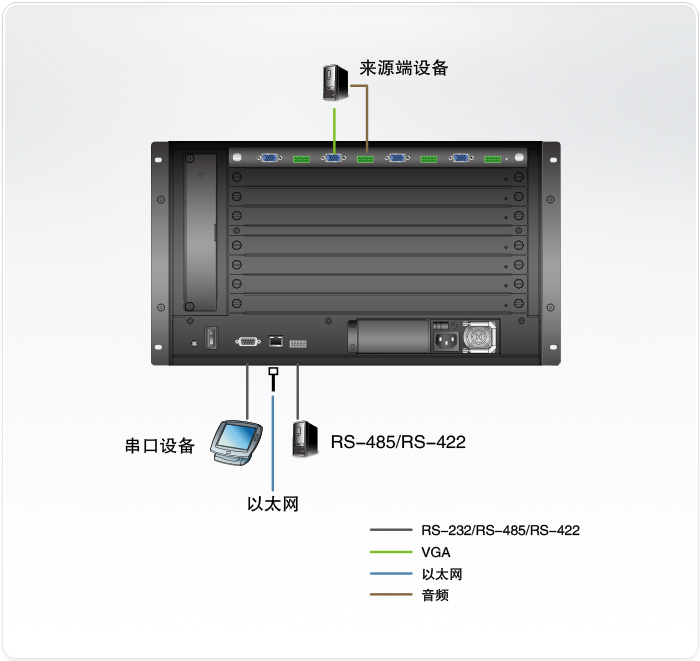

VM7104 4端口VGA输入板卡搭配ATEN模组化矩阵式视频切换器可发送及分配任意4组VGA视频和音频来源端设备至任意16组显示端设备。VM7104支持RGBHV/RGBS/YCbCr/YPbPr输入信号,并提供立体声音频可从端子台嵌入HDMI音频输出端口。该板卡为热插拔设计并兼容于VM1600,故在板卡的插拔过程中无需关闭电源。
ROHS Weee

物品清单

  • 1x VM7104 4埠VGA输入板卡
  • 4x 端子台连接头
  • 1x 使用说明
  • 连接高达4组的VGA或色差端子输入
  • 支持RGBHV/RGBS/YCbCr/YPbPr输入信号源
  • 热插拔板卡设计可轻松整合输入/输出板卡
  • 兼容于VM1600并可弹性混合其它模组化输入/输出板卡
视频输入
接口4 x HDB-15 母头 (蓝色)
阻抗75 Ώ
最高频宽300 MHz
最高分辨率最高 1920 x 1200
最长距离1.8 m
音频输入
接口4 x 系紧螺丝连接器,5 极
* 音频信号类型:立体声,平衡式/非平衡式音频。
电源
功耗7.1 W
环境
操作温度0 - 40°C
储存温度-20 - 60°C
湿度0–80% RH, 无凝结
机体属性
外壳金属
重量0.56 kg ( 1.23 lb )
尺寸 (长 x 宽 x 高)35.20 x 23.80 x 2.28 cm
(13.86 x 9.37 x 0.9 in.)
附注音频信号类型支持立体声、平衡式/ 非平衡式。
平衡音频最大输入/输出位准:0.5 Vrms (-6.02dBV@600 ohm )
非平衡音频最大输入/输出位准:1Vrms (0dBV@600ohm)


描述版本发布日期文件名称
Firmware Upgradev1.0.061 vm7104_v1.0.061.zip
