4端口HDBaseT输入板卡
VM7514

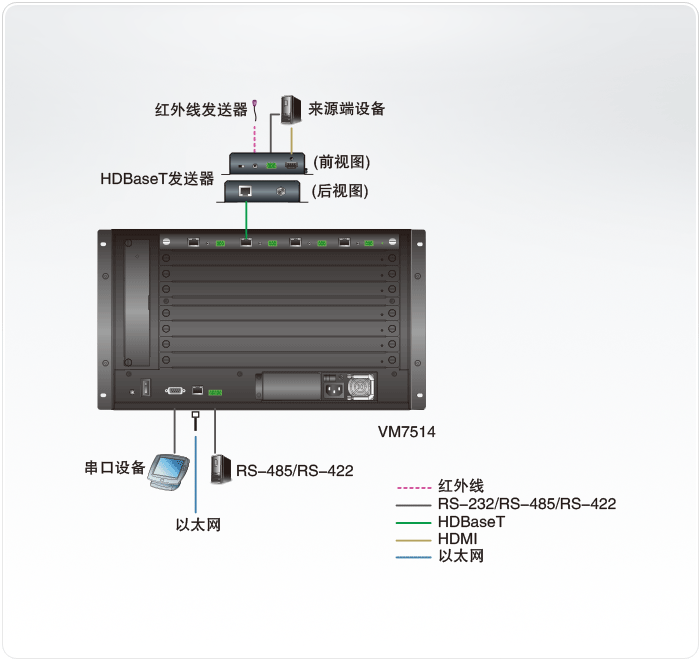

VM7514 4端口HDBaseT输入板卡,搭配ATEN模组化矩阵式切换器,可发送及分配任意4组HDBaseT发送器至4组HDBaseT接收器,提供高达任意16组HDBaseT的连接。

* 兼容的发送器
HDBaseT ROHS Weee

物品清单

  • 1x VM7514 4端口HDBaseT输入板卡
  • 4x 端子台连接头
  • 1x IR传送器
  • 1x IR接收器
  • 1x 使用说明
  • 兼容于VM1600 并可弹性混合其它模组化输入/ 输出板卡
  • 双向RS-232 通道 - 可连接串口终端机或串口设备,例如触控式屏幕与条形码扫描仪
  • HDBaseT 技术 - 通过单一Cat 5e/6 线缆可延伸4 组HDBaseT 信号远达100 米
  • HDBaseT 抗干扰能力 - HDBaseT 技术可在传输高质量影像时提供较好的抗干扰能力
  • 双向红外线通道 - 红外线传输一次仅供单向传输
  • 热插拔板卡设计可轻松整合输入/ 输出板卡
视频输入
接口4 x RJ-45 母头 (银色)
阻抗100 Ώ
视频
最大数据速率10.2 Gbps (每通道3.4 Gbps)
最大像素时钟频率340 MHz
兼容协议兼容于HDBaseT, HDCP 1.4规格
消费性电子控制 (CEC)
最高分辨率最大 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
最长距离100 m (Cat 6a)
控制
RS-2324 x 3 孔端子台
IR4 x Mini Stereo Jack 母头 (黑色)
电源
功耗24.5 W
环境
操作温度0 - 40°C
储存温度-20 - 60°C
湿度0–80% RH, 无凝结
机体属性
外壳金属
重量0.64 kg ( 1.41 lb )
尺寸 (长 x 宽 x 高)35.20 x 23.80 x 2.33 cm
(13.86 x 9.37 x 0.92 in.)


描述版本发布日期文件名称
Firmware Upgradev1.1.106 vm7514_v1.1.106.fw
Firmware UpgradeV1.1.105 vm7514_v1.1.105.fw
Firmware UpgradeV1.1.104 vm7514_v1.1.104.fw
Firmware Upgradev1.0.066 vm7514_v1.0.066.fw
