4端口HDMI输入板卡
VM7804

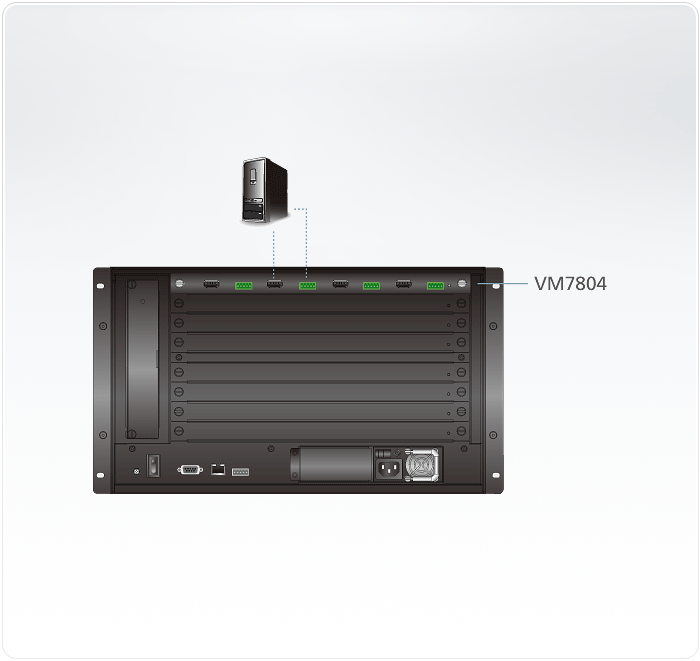

VM7804 4端口HDMI输入板卡为热插拔设计,搭配ATEN模块化矩阵式视频切换器可发送及分配任意4组影/音来源端设备至任意4组显示端设备。

除此之外,VM7804支持音频功能,可提取HDMI音频及嵌入立体声音频。
ROHS Weee

物品清单

  • 1x 使用说明
  • 视频分辨率 - HDTV分辨率可达480p、720p、1080i和1080p(1920x1080)
  • 支持HDMI(3D、深色);兼容于HDCP 1.4规格
  • 无缝切换技术(Seamless SwitchTM) - 提供连续的信号源、实时切换和稳定的信号传输
  • 内建升频功能在每个输出端口内,能支持不同视频分辨率的缩放
  • 支持CEC
  • ATEN EDID技术 - 通过选择最佳的EDID设定来顺畅开机并提供最佳视频质量
  • 内建EDID wizard - 提供简易方式以客制化EDID设定
  • 热插拔板卡设计可轻松整合输入/输出板卡
  • 支持音频功能 - 可提取HDMI音频及嵌入立体声音频

    注意:* 当开启无缝切换功能时,视频输出设备不显示3D、深色或循序扫描(如1080i)分辨率等产品特性。如要使用这些功能,必须关闭无缝切换功能。
视频输入
接口4 x HDMI Type A 母头 (黑色)
阻抗100 Ώ
视频输出
接口4 x HDMI Type A 母头 (黑色)
阻抗100 Ώ
视频
最大数据速率6.75 Gpbs (2.25 Gbps 每通道)
最大像素时钟频率225 MHz
兼容协议HDMI (3D、色深)
HDCP 1.4 兼容
消费性电子控制 (CEC)
最高分辨率最高 1920 x 1080
最长距离15 m
音频
输入4 x 5 孔端子台
*音频信号类型:立体声,平衡式/ 非平衡式音频。
输出4 x 5 孔端子台
* 音频信号类型:立体声,平衡式/ 非平衡式音频。
电源功耗:7W
环境
操作温度0 - 40°C
储存温度-20 - 60°C
湿度0–80% RH, 无凝结
机体属性
外壳金属
重量0.58 kg ( 1.28 lb )
尺寸 (长 x 宽 x 高)35.20 x 23.80 x 2.33 cm
(13.86 x 9.37 x 0.92 in.)
装箱数2 件


描述版本发布日期文件名称
Firmware Upgradev1.2.118 vm7804_v1.2.118.zip
Firmware Upgradev1.2.117 vm7804_v1.2.117.zip
Firmware Upgradev1.2.112 vm7804_v1.2.112.zip
