8x8 HDMI矩阵式影音切换器
VM0808H

ATEN VanCryst VM0808H 8x8 HDMI矩阵式影音切换器提供简单且实用的方法,可任意将8组的HDMI 影音来源传送至任意8组的HDMI 影音显示设备上,并能检视所有连接端口的状态。

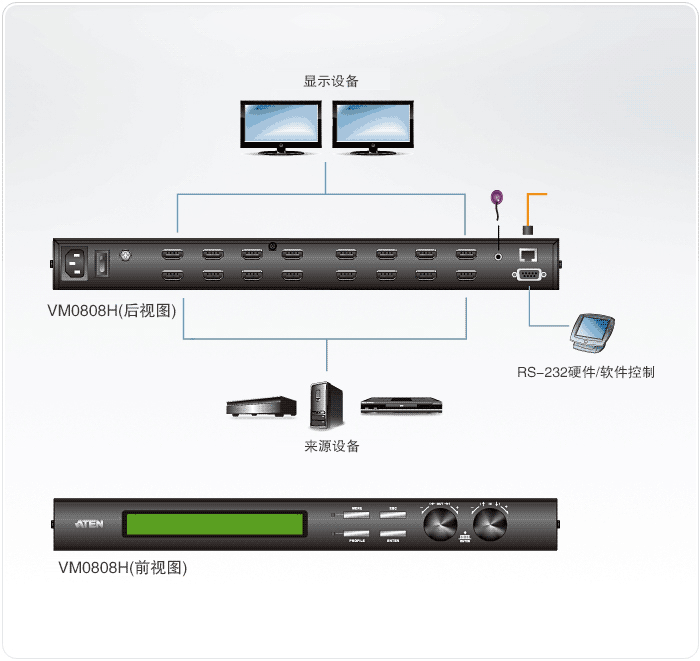

VM0808H矩阵式影音切换器允许8组HDMI影音来源同时连接至8组HDMI影音显示设备上,且能独立的在多组设备中轻松切换,提供在各种多媒体应用环境,具有绝佳的弹性及控制能力。

3D Blu-ray Full HD(1080P) HDMI ROHS Weee

物品清单

  • 1 x VM0808H 8x8 HDMI 矩阵式影音切换器
  • 1 x 电源线
  • 1 x 红外线遥控器
  • 1 x 红外线接收器
  • 1 x 机架安装配件
  • 1 x 使用说明
  • 连接任何8组HDMI影音信号来源至任何8组HDMI显示设备
  • 长距离信号传输 - 最远可达20m(24 AWG)
  • 支持HDMI (3D, 深色);兼容于HDCP
  • 消费性电子控制(CEC)可让已连结的HDMI设备相互沟通并响应遥控信号
  • 轻松切换于多个信号来源至多个显示设备
  • 前面板设定:
    • 前板LCD显示面板:
    • 旋钮和按键:
    • 红外线远端遥控器:
  • 系统操作:
    • 串口控制端
    • 网络浏览器的使用者图形化(GUI)界面
  • 高视频分辨率 - HDTV 分辨率 480p, 720p, 1080i, 1080p(1920 x 1080), 以及支持VGA, SVGA, SXGA, UXGA 和WUXGA (1920 x 1200)
  • 独家EDID技术
    • EDID提供14组的预设EDID设定值
    • 内建EDID选择模式
    • 复制显示器的EDID至被选择的来源端设备
  • HDMI静电保护
  • 支持Dolby Ture HD和DTS HD Master Audio
  • 信号传输速度达2.25Gbits,可支持1080p分辨率
  • 独家EDID技术-可通过不同的EDID模式设定不同的配置方式
  • 自动侦测功能 - 若其中一台HDMI来源端设备的电源关闭,VM0808H会自动切换至下一台电源开启的设备
  • 支持固件更新
  • 可安装于机架上

    * 注意: VM0808H AP与GUI操作手册可自ATEN官方网(www.aten.com.cn) 下载使用
视频输入
接口8 x HDMI Type A 母头 (黑色)
阻抗100 Ώ
最长距离1.8 m
视频输出
接口8 x HDMI Type A 母头 (黑色)
阻抗100 Ώ
最长距离15 m
视频
最大数据速率6.75 Gbps (2.25 Gbps 每通道)
最大像素时钟频率225 MHz
兼容协议HDMI (3D、色深)
HDCP 1.4 兼容
消费性电子控制 (CEC)
最高分辨率最高 1080p
最长距离最长 15 m
控制
RS-232接口:1 x DB-9 母头 (黑色)
波特率及通讯协定:
波特率:19200,数据位:8,停止位:1,校验:无,流控制:无
IR1 x Mini Stereo Jack 母头 (黑色)
EDID 设定EDID 模式:默认值 / 连接端口 1 / 重混
电源
接口1 x 3 针脚交流电源插座
输入额定值100-240 VAC;50-60 Hz;1.0A
功耗120 VAC,32W;230 VAC,34W
环境
操作温度0 - 50°C
储存温度-20 - 60°C
湿度0–80% RH, 无凝结
机体属性
外壳金属
重量4.01 kg ( 8.83 lb )
尺寸 (长 x 宽 x 高)43.24 x 27.12 x 4.40 cm
(17.02 x 10.68 x 1.73 in.)
装箱数1 件



描述版本发布日期文件名称
Firmware Upgradev2.3.222 VM0808H_v2.3.222.fw
Firmware Upgradev2.3.221 vm0808h_v2.3.221.zip
Firmware Upgradev2.2.219 vm0808h_v2.2.219.fw
Firmware Upgradev2.1.206 vm0808h_v2.1.206.zip
Firmware Upgradev2.0.195 vm0808h_v2.0.195.zip
Firmware Upgradev1.1.106 vm0808h_v1.1.106.zip
Firmware Upgradev1.1.105 vm0808h_v1.1.105.fw
操作系统描述版本发布日期文件名称
WindowsRS-232 Control Toolv1.0.064 vm0808h_rs-232_controltool_v1.0.064_setup.zip
