8x8 Cat 5 VGA/音频矩阵式影音切换器
VM0808T

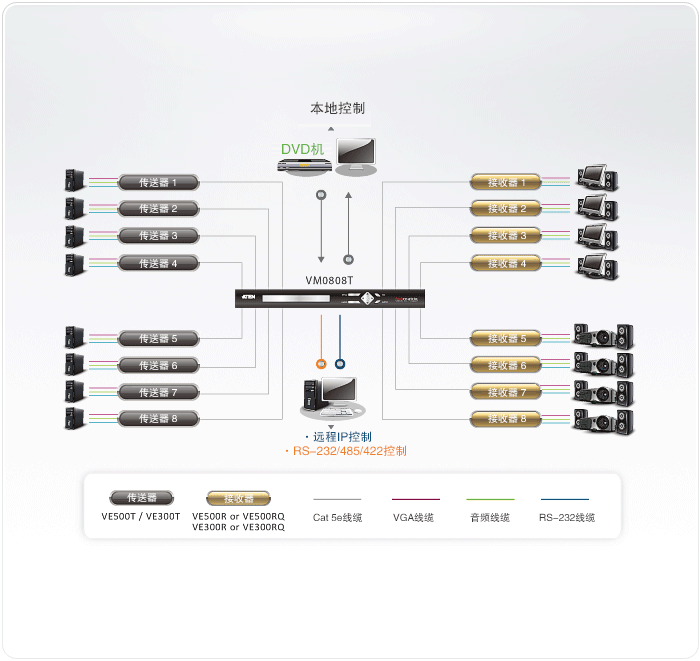

VanCryst™矩阵式影音整合方案VM0808T 8x8 Cat 5矩阵式影音切换器和VE500 / VE300 Cat 5影音信号延长器。VM0808T是一款矩阵式影音切换器搭配使用VE500/VE300延长器,可发送和分配音频、视频与RS-232信号,而在1280x1024视频分辨率下,信号距离可达300m。

VM0808T提供多种便利访问和控制多个来源设备的方法,用户在本地,可藉由前端面板按键和RS-232/ RS-485串口连接端口进行控管;从远程则可通过网络联机,使用浏览器网页进行设定。


矩阵式影音整合方案适用于需要长距离影音输出,和需要多功能应用与安全的地方。VM0808T适用于环境开发,如赌场、交通运输站和物流中心、交通控管中心、港口保全设施、工业监督设置等视频信号的传送。

ROHS Weee

物品清单

  • 1 x VM0808T 8x8 Cat 5 矩阵式影音切换器
  • 1 x 电源线
  • 1 x 机架安装配件
  • 3 x 端子台
  • 1 x 使用说明
  • 与ATEN影音信号延长器VE500搭配使用,可将8组影音信号来源传送到8组显示设备
  • 长距离信号范围–支持发送器(VE500T)与接收器(VE500R/VE500RQ)间的距离最远达300m
  • 轻松切换于多个信号来源与多个显示设备间
  • 本地操作:
     •前端LCD显示面板与按键
     •串口控制端
  • 远程操作:
     •网络浏览器的使用者图形接口
     •远程登入指令
  • 支持额外的本地输出与显示 – 提供一组本机端的影音输入/输出连接端口
  • 高视频分辨率–最高可达1920 x 1200@60Hz; DDC2B
  • 支持立体声与平衡式音源(balanced audio)
  • 自动与可调整的视频和音频质量
  • 可独立切换视频与音频来源 – 可任意连接任何的音频来源至任一输出端口,让输出信号更具弹性
  • 支持固件更新
  • 机架式设计

    * 注意: VM0808T AP与GUI操作手册可自ATEN官方网(www.aten.com.cn) 下载使用
视频输入
接口8 x RJ-45 母头
阻抗100 Ώ
视频输出
接口8 x RJ-45 母头
阻抗100 Ώ
视频
最高频宽500 MHz
最高分辨率最高 1920 x 1200 (视连接的接收器而定)
最长距离最长 300 m (视连接的接收器而定)
*发送器与接收器的最大传输距离为 300 m。
音频
输入平衡:1 x 系紧螺丝连接器,5 极
立体声:1 x Mini Stereo Jack 母头 (绿色)
输出平衡:1 x 系紧螺丝连接器,5 极
立体声:1 x Mini Stereo Jack 母头 (绿色)
控制
RS-232连接器:1 x DB-9 母头 (黑色);1 x DB-9 公头 (黑色)
串口控制针脚配置:
公头:针脚 2 = Rx,针脚 3 = Tx,针脚 5 = Gnd
母头:针脚 2 = Tx,针脚 3 = Rx,针脚 5 = Gnd
波特率及通讯协定:
波特率:19200,数据位:8,停止位:1,校验:无,流控制:无
RS-485/RS-422接口:1 x 5 孔端子台
以太网1 x RJ-45 母头
电源
接口1 x 3 针脚交流电源插座
输入额定值100-240 VAC~;50-60 Hz;1.0A
功耗110 VAC, 16W; 220 VAC, 17W
环境
操作温度0 - 50°C
储存温度-20 - 60°C
湿度0–80% RH, 无凝结
机体属性
外壳金属
重量3.50 kg ( 7.71 lb )
尺寸 (长 x 宽 x 高)43.24 x 26.30 x 4.40 cm
(17.02 x 10.35 x 1.73 in.)
装箱数1 件



描述版本发布日期文件名称
Firmware Upgradev1.2.118 vm0808t_v1.2.118.zip
Firmware Upgradev1.2.115 vm0808t_v1.2.115.fw
Firmware Upgradev1.1.103 vm0808t_v1.1.103.fw
操作系统描述版本发布日期文件名称
WindowsRS-232 Control Toolv1.0.065 vm0808t_rs-232_controltool_v1.0.065_setup.zip
Java (RS232)v1.1.103 vm0808t_javaap_v1.1.103.zip
