9x9 HDMI HDBaseT-Lite矩阵式影音切换器
VM3909H

随着市场对HDBaseT产品的需求的增长,ATEN推出全新的HDMI HDBaseT-Lite矩阵式影音切换器-VM3909H。该款矩阵式影音切换器采用HDBaseT技术,只需通过一条Cat 6a线缆,即可将4K/Full HD影像、音频、红外线、电源的传输距离延伸至达70米。

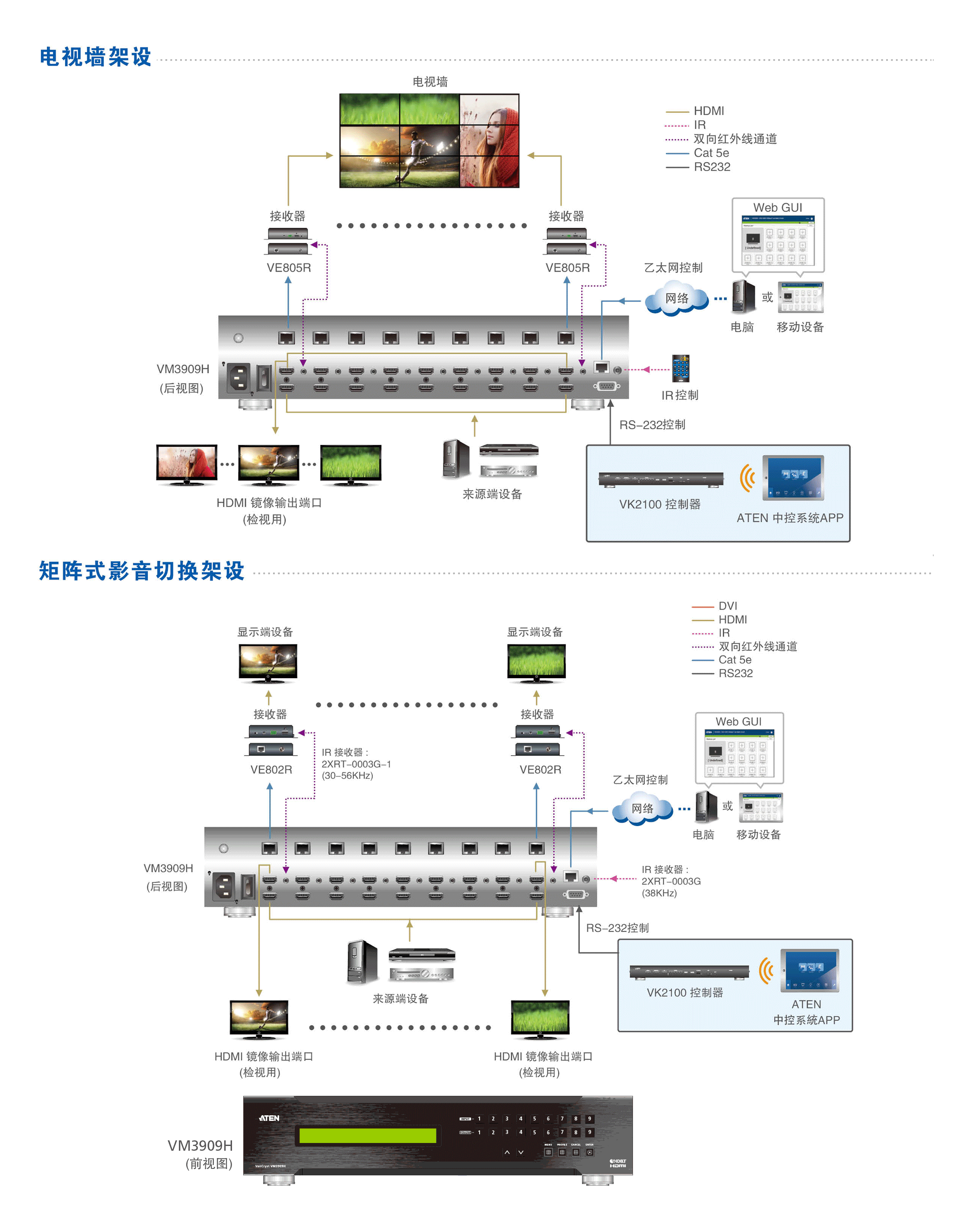

VM3909H与VE805接收器搭配使用时,即可支持ATEN的无缝切换(Seamless Switch™)和电视墙功能。ATEN独家的无缝切换(Seamless Switch™)技术利用FPGA影像处理器,可确保所有影音都能传递连续的影像串流、实时切换和稳定的信号传输;同时,通过轻松上手的图形化用户界面(Web GUI),可支持18组连接的设定档以客制化设定不同的电视墙样式。VM3909H也支持HDBaseT供电(POH)的功能,可以通过Cat 5e线缆供电给VE802R接收器,无需额外提供电源。

VM3909H可以通过前面板按键、红外线遥控器、RS-232控制器以及以太网络联机(Telnet/网络图形化用户界面)来控制,达到具有弹性且稳定的影音频号分送。此款矩阵式影音切换器为一套实用而整合的影音控制系统,可适用于一般家用、商业和会议中心等应用环境。



4K(3340X2160) 4K(4096X2160) HDBaseT HDMI ROHS Weee

物品清单

  • 1x VM3909H HDMI HDBaseT-Lite矩阵式影音切换器
  • 1x 电源线
  • 1x 机架安装配件
  • 1x 使用说明
  • 支持9端口HDMI输入以及4端口HDMI和HDBaseT的镜像输出
  • HDMI镜像输出端口可作为额外的本地显示画面,或用来确认相对应的HDBaseT的输出画面正确性*
  • HDBaseT技术– 仅需通过一条Cat 5e/6/6a线缆远距离连接HDMI显示设备
  • HDBaseT抗干扰能力– HDBaseT技术可在传输高质量影像时提供较好的抗干扰能力
  • HDBaseT供电功能(POH)– 使用一条Cat 5e/6/6a线缆可将电源从矩阵式影音切换器传送电源至接收器**/***
  • 无缝切换技术(Seamless Switch™)– ATEN独特的FPGA架构设计可统一视频格式以提供连续信号源、实时切换和稳定的信号传输**
  • 电视墙功能– 通过直观的网络图形化用户界面(Web GUI)可自由设定电视墙画面的样式**
  • EDID Expert™– 可选择EDID设定的模式,能确保在不同屏幕间依然拥有最佳的分辨率并提供顺畅的画面显示
  • 多重操作方式– 可通过前面板按键、红外线遥控器、RS-232控制器以及以太网络联机(Telnet /网络图形化用户界面)操控
  • 双向红外线通道端口支持全频红外线信号- 30KHz至60KHz
  • 支持ATEN的LockPro™ HDMI安全锁扣,可将HDMI线缆稳固地接在设备上
  • 支持固件更新
  • 可安装于机架上(VM3909H: 2U设计)

    备注:
    * HDMI输出端口不能支持电视墙及无缝切换的功能。
    ** 需搭配特定兼容的接收器,方可支持无缝切换(Seamless Switch™)、电视墙和HDBaseT供电(POH)功能。
    *** VM3909H每端口最高可提供48 VDC, 15.4W的电源,总电源输出最高可达75W,请确保连接到VM3909H的设备的总耗电量勿超出此安全范围。
视频输入
接口9 x HDMI Type A 母头 (黑色)
阻抗100 Ώ
最长距离1.8 m
视频输出
接口9 x HDMI Type A 母头 (黑色);
9 x RJ-45 母头
阻抗100 Ώ
最长距离HDMI:最长 15 m
HDBaseT (Class B):4K 最长 35 m (Cat 5e/6) / 40 m (Cat 6a);
1080p@60米(Cat 5e/6) / 70米(Cat 6a)
视频
最大数据速率10.2 Gbps (每通道3.4 Gbps)
最大像素时钟频率340 MHz
兼容协议HDMI (3D、色深、4K); HDCP 1.4 兼容
消费性电子控制 (CEC)
HDBaseT 兼容
最高分辨率最大 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
最长距离最长 70 m
控制
RS-232接口:1 x DB-9 母头 (黑色)
波特率及通讯协定:
波特率:19200,数据位:8,停止位:1,校验:无,流控制:无
IR 通道9 x Mini Stereo Jack 母头 (黑色);
30~60 KHz 全范围传输
以太网1 x RJ-45 母头
EDID 设定EDID 模式:默认值 / 连接端口 1 / 重混 / 自订
电源
接口1 x 3 针脚交流电源插座
输入额定值100-240 VAC; 50-60 Hz; 1.0A
功耗110 VAC, 77.44 W (无PoE)
220 VAC, 75.24W (无PoE)
环境
操作温度0 - 50°C
储存温度-20 - 60°C
湿度0–80% RH, 无凝结
机体属性
外壳金属
重量7.33 kg ( 16.15 lb )
尺寸 (长 x 宽 x 高)43.24 x 38.23 x 8.80 cm
(17.02 x 15.05 x 3.46 in.)
装箱数1 件




描述版本发布日期文件名称
Firmware Upgradev2.1.201 vm3909h_v2.1.201.zip
Firmware Upgradev1.0.080 vm3909h_v1.0.080.zip
