4端口HDMI HDBaseT影音分配器 (HDBaseT A级)
VS1814T

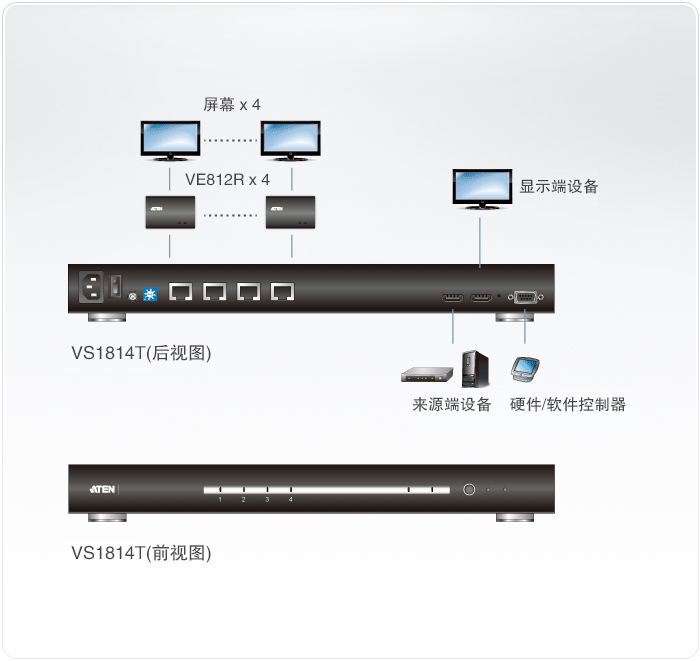

ATEN VS1814T 4端口HDMI Over Single Cat 5影音分配器提供快速且有效率的方式将输入来源的高清视频传送至4组显示设备。搭配使用HDBaseT接收器为一组完整的解决方案适用于任何能将HDMI内容传送至多个目的地的理想解决方案, 传输距离最远可达100m。


VS1814T支持的HDBaseT技术可通过一条Cat 5e/6线缆将丰富的多媒体内容从HDMI来源设备实时传送至HDMI显示设备。并支持高达4K分辨率及提供EDID选择模式确保HDMI来源端设备稳定可靠的EDID数据以有效优化视频分辨率。

VS1814T适用于任何需要将HDMI内容传送到不同地方的安装架构,例如:
• 店内或展览场所的数字广告牌
• 公共场所信息传播(例如机场的飞行时间、海滩的天气和潮汐预报)
• 体育赛事
• 剧院与演讲场合
• 教室与公司培训场所

HDBaseT HDMI ROHS Weee

物品清单

  • 1 x VS1814T 4端口HDMI Over Cat 5影音分配器+单网线传输
  • 1 x 电源线
  • 1 x 机架安装配件
  • 1 x 使用说明
  • 一组HDMI输入信号可通过单根Cat 5e线缆传送至4组显示设备
  • 支持一组本地HDMI输出
  • 延长传输距离达100m
  • HDBaseT技术仅需使用一条Cat 5e线缆连接发送端及接收端
  • HDMI(3D、深色、4Kx2K);兼容于HDCP规格
  • 支持Dolby True HD和DTS HD Master Audio
  • 支持CEC(Consumer Electronics Control)
  • 内建双向RS-232串口连接端口,可用于高阶系统控制*
  • 视频分辨率 - 超高清4kx2k和全高清1080p
  • 最高支持340MHz频宽
  • EDID模式选择- 默认模式、学习模式及编程模式
  • 可安装于机架上

    *注意:VS1814T/VS1818T AP操作手册可从ATEN官方网站www.aten.com.cn下载使用。
视频输入
接口1 x HDMI Type A 母头 (黑色)
阻抗100 Ώ
最长距离1.8 m
视频输出
接口1 x HDMI Type A 母头 (黑色) - 本机输出
4 x RJ-45 母头
阻抗100 Ώ
视频
最大数据速率10.2 Gbps (每通道3.4 Gbps)
最大像素时钟频率340 MHz
兼容协议HDMI (3D、色深、4K)
HDCP 兼容
消费性电子控制 (CEC)
HDBaseT 兼容
最高分辨率高达 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
(视连接的接收器而定)
最长距离远达 100 m (视连接的接收器而定)
音频
输入1 x HDMI Type A 母头 (黑色)
输出1 x HDMI Type A 母头 (黑色)
控制
RS-232接口:1 x DB-9 母头 (黑色)
串口控制针脚配置:针脚 2 = Tx,针脚 3 = Rx,针脚 5 = Gnd
波特率及通讯协定:
波特率:19200,数据位:8,停止位:1,校验:无,流控制:无
EDID 设定EDID 模式:默认值 / 连接端口 1 / 自动 / 学习
电源
接口1 x 3 针脚交流电源插座 (黑色)
功耗120 VAC,20W;230 VAC,23W
环境
操作温度0 - 50°C
储存温度-20 - 60°C
湿度0–80% RH, 无凝结
机体属性
外壳金属
重量3.47 kg ( 7.64 lb )
尺寸 (长 x 宽 x 高)43.72 x 26.11 x 4.40 cm
(17.21 x 10.28 x 1.73 in.)
装箱数1 件
