4端口HDMI影音切换器+双输出
VS482

随着越来越多的HDMI设备进入家庭剧院市场,同时切换不同HDMI A/V信号来源的需求变得日趋重要。 VS482 4端口双输出HDMI影音切换器, 可让您将4组HDMI来源端设备连接至任意2组HDMI显示设备,提供简便且经济实惠的方式为您的家庭剧院系统扩充HDMI功能。

VS482可支持4组HDMI影像输入设备及2组HDMI显示输出,可应用于2台HDTV或音频/视频接收器(AVR)。该款影音切换器通过HDMI认证且支持3D数字内容,具有音频回传(ARC) 功能,并提供即时的切换功能 - 通过OSD屏幕来控制影像、声音、系统配置及相关信息。

Full HD(1080P) HDMI ROHS Supports(3D)_for VS481A/VS0801H/VE800 Weee

物品清单

  • 1 x VS482 4端口双输出HDMI影音切换器
  • 1 x 红外线遥控器
  • 1 x 电源适配器
  • 1 x 使用说明
  • 1 x 机架安装配件
Dual Interface
音频回传(ARC)功能
将HDMI连接线连接至音频回传(ARC) 连接端口, 可以让音频信号从来源发射器通过VS482传送至声音/影像接收器
Manage Server
快速切换
通过前板的按键及RS-232序列控制端口可快速在HDMI输入来源端之间做快速切换

USB Siwtch
OSD选单
可通过OSD进行系统配置设定及相关信息显示
Dual Interface
独家EDID技术
通过不同的延伸显示辨识码(EDID) 模式可以符合不同的系统配置

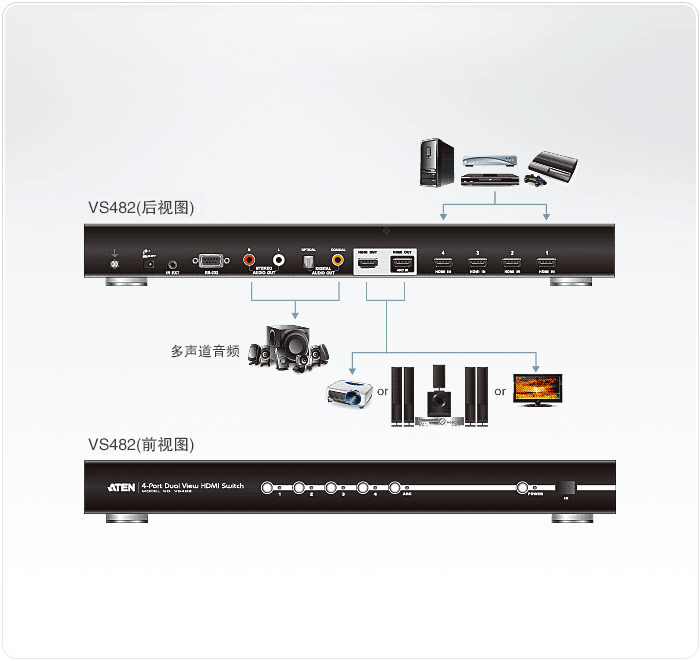

  • 高达四组的HDMI A/V来源端设备可连接至两组HDMI显示设备
  • 兼容于HDCP规格
  • HDMI (3D、音频回传(ARC)及深色)
  • 支持Dolby True HD和DTS HD Master Audio
  • 音频回传(ARC)功能– 将HDMI连接线连接至音频回传(ARC)连接端口, 可以让音频信号从来源发送器通过VS482传送至音频/视频接收器
  • 可通过OSD进行系统配置设定及相关信息显示
  • 通过前板的按键及RS-232串口控制端口可在HDMI输入来源端之间快速切换
  • 通过不同的延伸显示辨识码(EDID) 模式可以符合不同的系统配置
  • 借由HDMI设备种类资讯显示,使用者可以简便地切换不同HDMI输入源
  • 视频分辨率–HDTV分辨率可达480p、720p、1080i、1080p (1920x1080); WUXGA(1920x1200)
  • 支持立体声2 / 5.1 / 7.1多声道之间的切换
  • 内建高阶系统控制的双向RS-232串口连接端口*
  • HDMI 音频输入信号, 可同步支持光纤及同轴数字音频, 及一组立体声信号输出
  • 延伸红外线信号– 可轻松通过红外线接收器进行延伸
  • 机架式设计

    *注意:VS482 AP与GUI操作手册可自ATEN官方网站(www.aten.com.cn)下载使用
视频输入
接口4 x HDMI Type A 母头 (黑色)
阻抗100 Ώ
最长距离1.8 m
视频输出
接口2 x HDMI Type A 母头 (黑色)
阻抗100 Ώ
最长距离15 m
视频
最大数据速率6.75 Gbps (每通道2.25 Gbps)
最大像素时钟频率225 MHz
兼容协议HDMI (3D、音频回传通道、色深)
HDCP 兼容
消费性电子控制 (CEC)
最高分辨率高达 1080p
最长距离远达 15 m
音频
输入4 x HDMI Type A 母头 (黑色)
输出模拟:2 x RCA (红色 / 白色)
数字:
1 x HDMI Type A 母头 (黑色);
1 x Toslink (黑色);
1 x RCA (橘色)
控制
RS-232接口:1 x DB-9 母头 (黑色)
波特率及通讯协定:
波特率:19200,数据位:8,
停止位:1,校验:无,流控制:无
IR1 x Mini 立体声插孔 母头 (黑色)
EDID 设定EDID 模式:默认值 / 连接端口 1 / 自动
电源接口:1 x 直流电源插座
耗电量:5.3 VDC,6.95W
环境
操作温度0 - 50°C
储存温度-20 - 60°C
湿度0–80% RH, 无凝结
机体属性
外壳金属
重量2.16 kg ( 4.76 lb )
尺寸 (长 x 宽 x 高)43.72 x 15.86 x 4.40 cm
(17.21 x 6.24 x 1.73 in.)
装箱数3 件



描述版本发布日期文件名称
Firmware Upgradev1.1.106 vs482_v1.1.106.zip
Firmware Upgradev1.1.104 vs482_v1.1.104.zip
操作系统描述版本发布日期文件名称
WindowsRS-232 Control Toolv1.1.104 vs482_rs-232controltool_v1.0.062_setup_v1.0.062.zip
WindowsRS-232 Control Toolv1.0.061 vs482_rs-232_controltool_v1.0.061.zip
