305M低色偏Cat 5e线缆
2L-2801

何谓色偏(Skew)?
当模拟信号从电脑通过较短的线缆直接连接显示器时,可呈现出高质量影像;然而在现今数据中心、实验室、商店与电子广告牌安装环境下,视频线缆的距离需求变得较长且较远。为了解决这些笨重且昂贵的视频线缆长度限制,可使用KVM信号延长器与VGA信号延长器并通过Cat 5e线缆传送影像。但当R/G/B影像信号分别通过Cat 5e线缆里其中三对不同绞线率的单股绞线进行长距离传输时,所产生的颜色相位(color phase)与时间误差(timing errors)就叫做「Skew」,其会产生斑点、模糊、毛边的色偏渗色现象,当连接线缆愈长时,影像衰退的状况则愈明显。

为何要使用低色偏Cat 5e线缆?

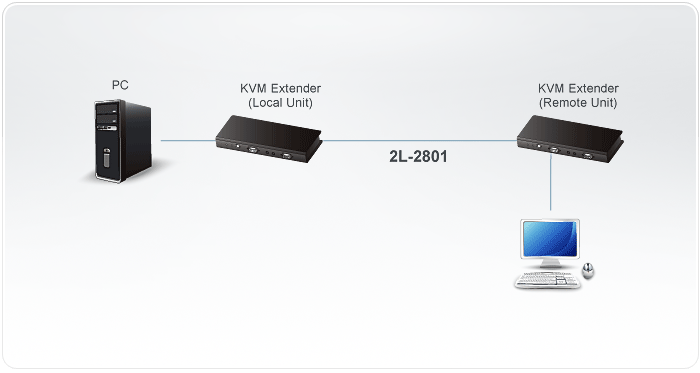

为了补救色偏失真现象,ATEN开发出低色偏Cat 5e线缆–2L-2801,此高效能Cat 5e线缆长度305米(1000英尺),因其高频宽及绞线率较为一致的关系,可适用于视频与KVM信号延长器以进行长距离高质量的影音传输。该款低色偏线缆专为电子广告牌等RGB视频应用所设计,并可支持比传统Cat 5e线缆更长距离的影音传输。使用2L-2801低色偏Cat 5e线缆可减少影像模糊与渗色,并确保影像在所有视频相关的应用中能清晰的传输。

  • 支持高质量RGB影像长距离传输
  • 高频宽350MHz
  • 低色偏线缆长度达305米
  • 延迟色偏(Delay Skew):1-350MHz 20nS / 100m Max.
  • 线缆外包覆采用FR PVC(耐燃PVC)
  • 无遮蔽设计
  • 导体材质:24 AWG铜线
  • 兼容于与ATEN模拟式Cat 5视频延长器、KVM信号延长器与Cat 5 KVM多电脑切换器
  • 获UL, ETL认证
项目24AWG × 4p
线缆长度305 m/ 1000 ft
导体电阻最大 9.38 Ohm/100m/20°C
互电容最大 56 Pf/M
介质强度Ac 1.5 Kv/2 Sec.
火花测试2.5 Kv
绝缘
老化前抗拉强度:最低 2400 Psi (1.69 Kg/M(mxm))
伸长率:最低 300%
老化抗拉强度:老化前最低 75% (100°C × 48 小时)
伸长率:老化前最低 75% (100°C × 48 小时)
护套
老化前抗拉强度:最低 2000 Psi (1.41 Kg/M(mxm))
伸长率:最低 100%
老化抗拉强度:老化前最低 85% (100°C × 240 小时)
伸长率:老化前最低 50% (100°C × 240 小时)
绝缘收缩150m/M,121°C±1°C×1hr≦9.5m/M
冷曲测试TBD
阻燃测试CMR
交流电漏电测试Ac 1500v≦10 Ma
直流电阻不平衡最高 5%
对地电容不平衡330 Pf/100m (最大)
特性阻抗1 - 350 Mhz 100±15 Ohm
结构回路损耗350 Mhz 10.6db (最小)
传输延迟350 Mhz 536ns/100m (最大)
延迟色偏1 - 350 Mhz 20ns/100m (最大)
机体属性
重量9.80 kg
