USB DVI光纤KVM信号延长器 (1920x1200@600m)
CE680

CE680 DVI光纤KVM信号延长器突破一般DVI标准线缆距离的限制,通过光纤技术延伸高质量音频、视频及控制端信号达600m。单一3.125Gbps光纤连结传送一组本地的视频/音频信号来源(分辨率最高为1920x1200@60Hz,24-bits)。


除了延长键盘及鼠标的操作外,CE680也可双向传输RS-232(高达115kbps)与USB信号。RS-232可连接至串口设备如条形码扫描器;另可通过本地及远程设备的USB Type A端口连接触控屏幕设备,由远程控制端执行操控。

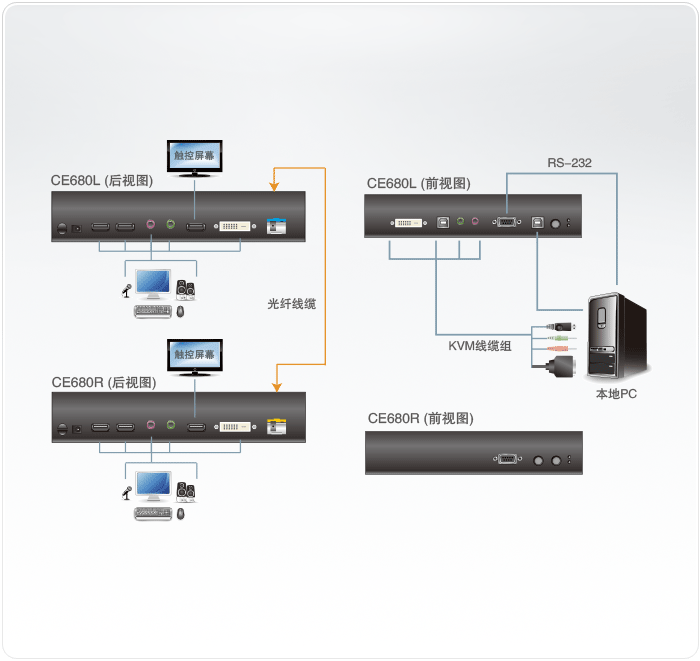

CE680可由本地或远程的控制端(USB键盘、显示器及鼠标)访问电脑系统。此外,通过光纤技术连结远程及本地设备,提供用户更快速简便的安装方式以及更长距离的DVI信号传输 - 达600m。

ROHS Weee

物品清单

  • 1 x CE680L DVI光纤KVM信号延长器 (本地设备)
  • 1 x CE680R DVI光纤KVM信号延长器 (远程设备)
  • 1 x KVM线缆组(1.8m)
  • 1 x USB线缆(1.8m)
  • 2 x 电源适配器
  • 1 x 机架安装配件
  • 1 x 使用说明
  • 通过远程控制端访问电脑或KVM设备
  • 支持DVI-D接口以及传输DVI Single Link信号
  • 视频分辨分辨率高达1920x1200@60Hz(24位, 3.125Gbps) - 长距离传输高清信号至显示设备,最远可达600m
  • 支持触控屏幕 - 连接一台最高可支持10点触控的触控式屏幕设备(无需安装额外的驱动程序)
  • 双控制端操作- 通过本地及远程控制端(USB键盘、鼠标和显示器)控管您的系统
  • 使用光纤线缆连接本地与远程设备
  • 兼容于HDCP规格
  • RS-232串口连接端口 - 可连接串口终端机或串口设备,例如触控式屏幕与条形码扫描仪(波特率高达115200bps)
  • 电脑唤醒功能 - 按下远程设备的前面板按键即可通过本地RS-232唤醒本地的电脑
  • 音频功能 - 支持立体声扬声器与麦克风
  • 可安装于机架上
FunctionCE680LCE680R
接口
控制端连接端口3 x USB Type A 母头 (白色)
1 x DVI-D 母头 (白色)
1 x Mini Stereo Jack 母头 (绿色)
1 x Mini Stereo Jack 母头 (粉红色)
3 x USB Type A 母头 (白色)
1 x DVI-D 母头 (白色)
1 x Mini Stereo Jack 母头 (绿色)
1 x Mini Stereo Jack 母头 (粉红色)
KVM 端口2 x USB Type B 母头 (白色)
1 x DVI-D 母头 (白色)
1 x Mini Stereo Jack 母头 (绿色)
1 x Mini Stereo Jack 母头 (粉红色)
N/A
RS-2321 x DB-9 母头 (黑色)1 x DB-9 公头 (黑色)
电源1 x DC电源插座 (黑色)1 x DC电源插座 (黑色)
光纤输入/输出1 x 双向 SFP (LC)1 x 双向 SFP (LC)
LED
本机1 (绿色)N/A
远程1 (绿色)1 (绿色)
连线1 (绿色)1 (绿色)
开关
操作模式选择1 x 按键1 x 按键
电脑唤醒N/A1 x 按键
光纤
操作距离600 m 及 (SM) 光纤600 m 及 (SM) 光纤
波长1310/1550 nm (适用于 SM)1310/1550 nm (适用于 SM)
最高传输速率单光纤:3.125G bps单光纤:3.125G bps
功耗DC5.3V, 10.2WDC5.3V, 9.0W
环境
操作温度0 - 50°C0 - 50°C
储存温度-20 - 60°C-20 - 60°C
湿度0–80% RH, 无凝结0–80% RH, 无凝结
机体属性
外壳金属金属
重量1.10 kg ( 2.42 lb )1.10 kg ( 2.42 lb )
尺寸 (长 x 宽 x 高)21.50 x 16.33 x 4.18 cm
(8.46 x 6.43 x 1.65 in.)
21.50 x 16.29 x 4.18 cm
(8.46 x 6.41 x 1.65 in.)
附注1. 操作距离为预估值,距离可能依光纤类型、频宽、连接头、信号损耗、模态色散、光的色散、环境因素以及扭曲度等而有所影响
2. 建议使用符合IEC 60793-2-50 B1.1或ITU-T G.652.B规范的单模光纤线缆
3. 支持OM3光纤传输,距离可达300m
1. 操作距离为预估值,距离可能依光纤类型、频宽、连接头、信号损耗、模态色散、光的色散、环境因素以及扭曲度等而有所影响
2. 建议使用符合IEC 60793-2-50 B1.1或ITU-T G.652.B规范的单模光纤线缆
3. 支持OM3光纤传输,距离可达300m




描述版本发布日期文件名称
Firmware Upgradev1.1.109 ce680_ce690_v1.1.109.zip
Firmware Upgradev1.1.108 ce680_ce690_v1.1.108.zip
Firmware Upgradev1.1.104 ce680_ce690_v1.1.104.zip
Firmware Upgradev1.1.102 ce680_ce690_v1.1.102.zip
