USB VGA双显示Cat 5 KVM信号延长器 + 抗色偏 (1280x1024@300m)
CE775

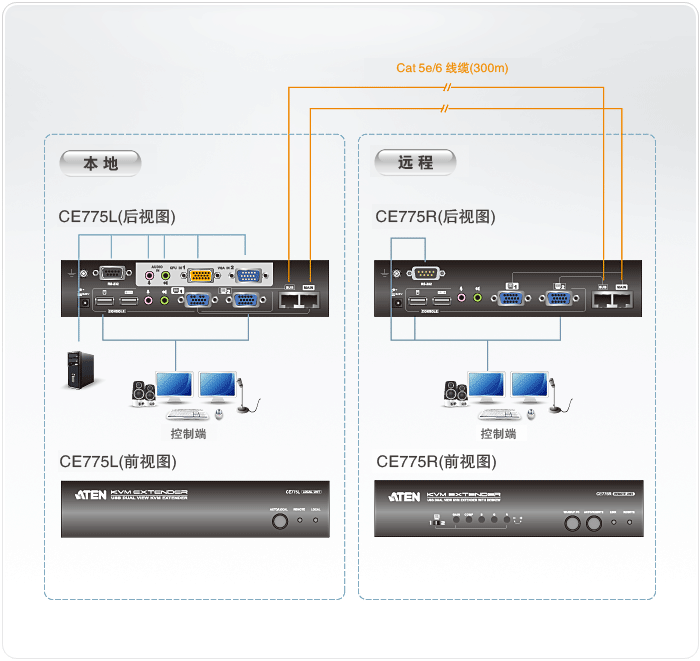

ATEN宏正CE775 USB双屏幕KVM信号延长器(具有抗色偏Deskew功能),通过Cat 5e/6线缆可延伸双屏幕远程控制端与本地电脑的距离达300m。双屏幕功能可让两组视频信号同时显示在两组屏幕上。CE775并具有进阶唤醒本地电脑功能,可让管理员只需按下远程双屏幕控制端前面板按键,即可通过本地RS-232唤醒本地的电脑,无需亲自到本地手动唤醒本地电脑。消除了管理员需奔波于本地电脑与远程控制端之间,也让管理更有弹性及效率。
管理员除了可手动使用前板旋钮调整视频质量,也可自动同步化RGB信号的时间延迟,并补偿信号因距离所造成的误差。
ROHS Weee

物品清单

  • 1 x CE775L USB双显示KVM信号延长器 (本地设备)
  • 1 x CE775R USB双显示KVM信号延长器 (远程设备)
  • 1 x VGA线缆
  • 1 x USB KVM线缆
  • 2 x 电源适配器
  • 1 x 机架安装配件
  • 1 x 使用说明
  • 双屏幕支持-通过Cat 5e/6线缆,延伸双屏幕远程控制端与本地电脑的距离至300m远
  • 双控制端操作-通过本地与远程USB键盘、显示器与鼠标所组成的控制端操控系统
  • 抗色偏Deskew功能自动同步化RGB信号延迟时间,以补偿信号因距离所造成的误差
  • 本地电脑唤醒功能,管理员只需按下远程双屏幕控制端前板按键即可通过本地RS-232唤醒本地的电脑
  • 高视频分辨率-1920x1200@60Hz(150m),1280x1024@60Hz(300m)
  • 增益/补偿控制功能-可依距离远近以自动与手动方式补强信号传输强度
  • 支持OSD屏幕选单功能-可通过直观式且易操作的OSD屏幕选单系统,轻松调整视频质量
  • RS-232串口连接端口可连接串口终端机或串口设备,例如触控式屏幕与条形码扫描仪
  • 内建8KV/15KV静电保护(接触电压8KV;空气电压15KV)与2KV突波保护
  • 支持及模拟Sun/Mac键盘*
  • 支持宽屏幕**

    *1.PC键盘组合可仿真Sun/Mac键盘
    2.Sun/Mac键盘仅能与Sun/Mac电脑搭配使用

    * 影像来源设备所需读取的宽屏幕显示器EDID数据是经由本地控制端的影像输出端口回传,故请将宽屏幕显示器连接至本地控端输出端口,或是使用EDID仿真器
FunctionCE775LCE775R
接口
控制端连接端口2 x USB Type A 母头 (白色)
2 x HDB-15 母头 (蓝色)
2 x RJ-45 母头 (黑色)
1 x Mini Stereo Jack 母头 (绿色)
1 x Mini Stereo Jack 母头 (粉红色)
2 x USB Type A 母头 (白色)
2 x HDB-15 母头 (蓝色)
2 x RJ-45 母头 (黑色)
1 x Mini Stereo Jack 母头 (绿色)
1 x Mini Stereo Jack 母头 (粉红色)
KVM 端口1 x SPHD-17 母头 (黄色)
1 x Mini Stereo Jack (绿色)
1 x Mini Stereo Jack (粉红色)
1 x HDB-15 公头 (蓝色)
N/A
RS-2321 x DB-9 母头 (黑色)1 x DB-9 公头 (黑色)
电源1 x DC电源插座 (黑色)1 x DC电源插座 (黑色)
开关
操作模式选择1 x 按键1 x 按键
电脑唤醒N/A1 x 按键
视频输出端口选择N/A1 x 滑动开关
视频增益调谐器N/A1 x 旋钮
视频补偿调谐器N/A1 x 旋钮
RGB调谐器N/A3 x 旋钮
LED
本机1 (绿色)N/A
远程1 (绿色)1 (绿色)
连线N/A1 (绿色)
仿真
键盘/鼠标USBUSB
视频1920 x 1200 @ 60Hz (150 m);
1280 x 1024 @ 60Hz (300 m)
1920 x 1200 @ 60Hz (150 m);
1280 x 1024 @ 60Hz (300 m)
功耗DC5.3V/4.38 WDC5.3V/10.27 W
环境
操作温度0 - 50°C0 - 50°C
储存温度-20 - 60°C-20 - 60°C
湿度0–80% RH, 无凝结0–80% RH, 无凝结
机体属性
外壳金属金属
重量0.69 kg ( 1.52 lb )0.69 kg ( 1.52 lb )
尺寸 (长 x 宽 x 高)20.00 x 7.62 x 4.20 cm
(7.87 x 3 x 1.65 in.)
20.00 x 7.63 x 4.20 cm
(7.87 x 3 x 1.65 in.)




描述版本发布日期文件名称
Firmware Upgradev1.1.102 ce774_775L_v1.1.102.zip
Firmware Upgradev1.1.102 ce774_775R_v1.1.102.zip
Firmware Upgradev1.0.080 ce774_775L_v1.0.080.zip
Firmware Upgradev1.0.080 ce774_775R_v1.0.080.zip
Firmware Upgradev1.0.079 ce774_775L_v1.0.079.zip
Firmware Upgradev1.0.079 ce774_775R_v1.0.079.zip
Firmware Upgradev1.0.078 ce774_775_v1.0.078.zip
