USB VGA Over IP KVM信号延长器 (1920x1080@无限距离)
CE790
CE790是一款具备自动判别线缆(Auto-MDIX)与RS-232串口功能的IP-Based KVM信号延长器,其可支持一组远程的USB控制端(USB键盘、显示器及USB鼠标)通过Intranet企业内部网络访问电脑系统。

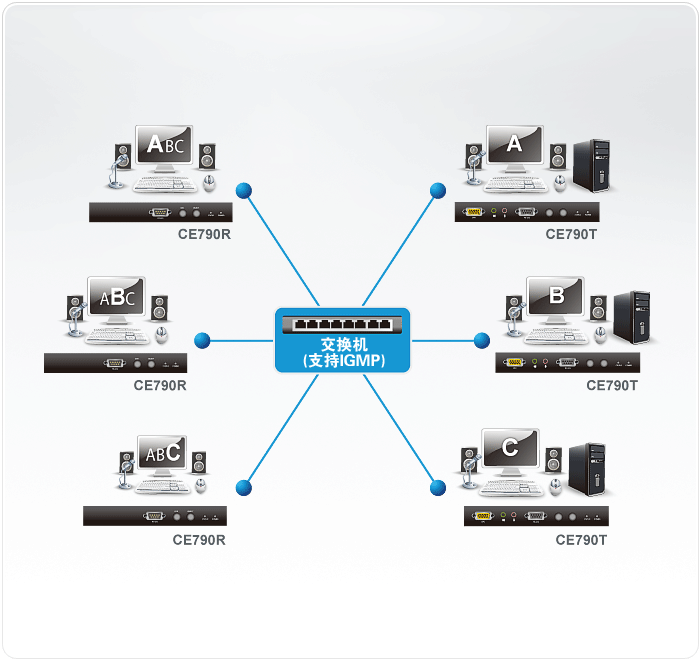

CE790所具备的进阶功能包括: 1)信号发送设备(Transmitter)与接收设备(Receiver)均支持OSD屏幕选单,可简化设定与操作; 2) 使用价格实惠的Cat 5e线缆,在标准TCP/IP LAN局域网络内进行单点对单点、单点对多点、以及多点对多点的管理,不需额外加装KVM多电脑切换器; 3) 发送与接收设备均加装RS-232串行端口–连接串口终端设备以进行组态设定,或连接如触控式显示器与条形码扫描仪的串口设备。
ROHS Weee

物品清单

  • 1 x CE790T 数字KVM信号延长器 (传送设备)
  • 1 x CE790R 数字KVM信号延长器(接收设备)
  • 1 x USB KVM线缆(CE790T)
  • 2 x 电源适配器
  • 2 x 机架安装配件
  • 1 x 使用者说明书
  • 1 x 快速安装卡
  • 通过Intranet企业内部网络,从远程访问KVM连接架构内的电脑
  • 双控制端操作 - 通过发送设备与接收设备的USB控制端管理电脑
  • 发送设备与接收设备均支持OSD屏幕选单
  • 支持GUI图形化使用者接口操作*
  • 无需安装软件 - 发送设备与接收设备均内建HTTP服务器
  • 内建ASIC芯片,提供更高的可靠性与兼容性
  • USB键盘及USB鼠标连接端口
  • RS-232串行端口** - 连接串口终端设备以进行组态设定,或连接如触控式屏幕与条形码扫描仪的串口设备
  • 支持音频
  • USB电流过载侦测与预防
  • 高视频分辨率 - 高达1920 x 1080
  • 支持宽屏模式
  • 超高视频质量模式
  • 支持热插拔
  • 可安装于机架
  • 支持固件更新
  • Auto-MDIX - 自动判别连接线类别

    备注:
    * CE790 AP与GUI操作手册可自ATEN官方网站(www.aten.com.cn)下载使用
    ** RS-232串行端口仅支持Tx/Rx信号
FunctionCE790RCE790T
接口
控制端连接端口2 x USB Type A 母头 (白色)
1 x HDB-15 母头 (蓝色)
1 x Mini Stereo Jack 母头 (绿色)
1 x Mini Stereo Jack 母头 (粉红色)
2 x USB Type A 母头 (白色)
1 x HDB-15 母头 (蓝色)
1 x Mini Stereo Jack 母头 (绿色)
1 x Mini Stereo Jack 母头 (粉红色)
KVM 端口N/A1 x SPHD-17 母头 (黄色)
1 x 迷你立体声插孔 (绿色)
1 x 迷你立体声插孔 (粉红色)
RS-2321 x DB-9 公头 (黑色)1 x DB-9 母头 (黑色)
电源1 x DC电源插座 (黑色)1 x DC电源插座 (黑色)
LAN端口1 x RJ-45 母头 (黑色)1 x RJ-45 母头 (黑色)
按钮
OSD1 x 按键1 x 按键
选择1 x 按键1 x 按键
LED
状态1 (绿色/橘色)1 (绿色/橘色)
电源1 (绿色 / 红色)1 (绿色 / 红色)
仿真
键盘/鼠标USBUSB
功耗DC5.3V/6.36WDC5.3V/6.62W
视频最高 1920 x 1080最高 1920 x 1080
环境
操作温度0 - 50°C0 - 50°C
储存温度-20 - 60°C-20 - 60°C
湿度0–80% RH, 无凝结0–80% RH, 无凝结
机体属性
外壳金属金属
重量0.49 kg ( 1.08 lb )0.49 kg ( 1.08 lb )
尺寸 (长 x 宽 x 高)20.20 x 8.64 x 2.50 cm
(7.95 x 3.4 x 0.98 in.)
20.20 x 8.64 x 2.50 cm
(7.95 x 3.4 x 0.98 in.)




描述版本发布日期文件名称
Firmware Upgradev2.2.218 ce790_v2.2.218.zip
Firmware Upgradev2.2.214 ce790_v2.2.214.zip
Firmware Upgradev2.1.207 ce790_v2.1.207.zip
Firmware Upgradev2.1.204 ce790_v2.1.204.zip
Firmware Upgradev1.1.105 ce790_v1.1.105.zip
操作系统描述版本发布日期文件名称
GUI Softwarev2.1.204 ce790_GUI_v2.1.204.zip
