PS/2-USB VGA控制端模块
KA7230

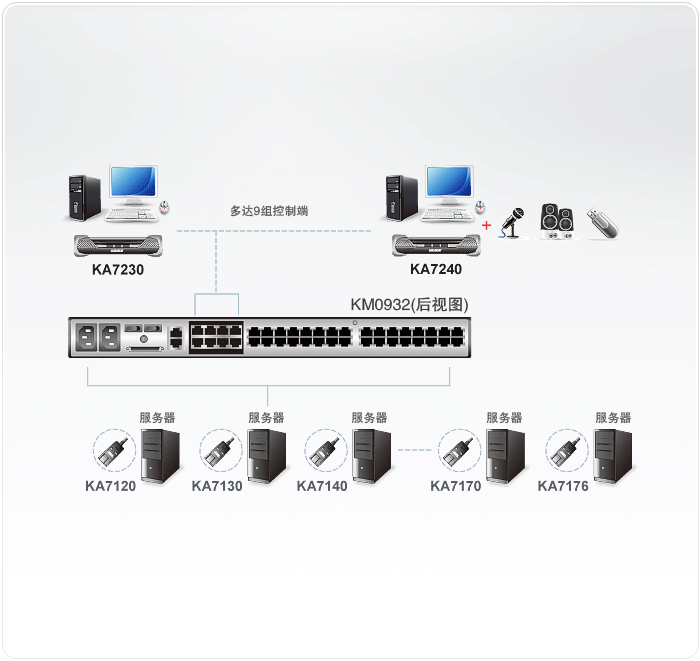

KA7230控制端模块,可让用户从一个PS/2或USB控制端(显示器、键盘、鼠标),在最远300m远的地方,通过矩阵式KVM多电脑切换器(KM0932/KM0532)以操控服务器。

其提供一个额外的电脑连接端口,可连接本地电脑,让用户可在本地电脑与矩阵式KVM多电脑切换器连结的服务器之间轻松切换。

KA7230具备直观的图形化用户接口,『图形化显示器显示接口(Graphical OSD)』,其简单易用的选单与图示,让用户轻松访问,以及增进管理效率。

KA7230内建了RS-232连接端口,管理者可通过此连接端口建立串口终端连线以登入控制端模块,进而控制所有连接至矩阵式KVM切换器的控制端,对于电脑端连接端口的访问权 – 可从单一接口指派任一控制端访问特定KVM连接端口,此功能十分适用于需将所有控制端画面,投影至显示墙面的大型资料中心,可方便地检视所有操作,并可于整体安装架构中逐端口监控。
ROHS Weee

物品清单

  • 1 x KA7230 PS/2-USB 控制端模块(附脚垫)
  • 1 x KVM线缆
  • 1 x 电源适配器
  • 1 x RS-232线缆(DB-9F 转 DB9-F)
  • 1 x 机架安装配件
  • 1 x 使用者说明书
  • 此控制端模块可控管一台本地电脑与矩阵式KVM多电脑切换器(KM0932/KM0532)
  • 支持PS/2与USB键盘与鼠标(控制端)
  • 可在本地端电脑与矩阵式KVM多电脑切换器之间进行切换
  • 全新图形化OSD显示– 直观、操作简便的图形化显示器显示接口
  • RS-232串口终端连线,可让管理者控制所有控制端对于电脑端连接端口的访问权 - 可从单一接口指派任一控制端访问特定KVM连接端口
  • 采用Cat 5e/6线缆连接矩阵式KVM多电脑切换器
  • 超高视频分辨率 - 1280 x 1024 @ 60 Hz可达300m距离
  • 手动视频增益微调
  • 通过热键组合或图形化显示器显示接口(OSD)轻松选择服务器
  • 支持固件更新
电脑连接1
主控台连接1
连接端口选择图形化界面、热键
接口
控制端连接端口2 x USB Type A 母头 (白色)
1 x 6-pin Mini-DIN 母头 (紫色)
1 x HDB-15 母头 (蓝色)
1 x USB Type A 母头 (白色)
1 x 6-pin Mini-DIN 母头 (绿色)
本机电脑 KVM 端口1 x SPHD-17 母头 (黄色)
KVM 交换器连接端口2 x RJ-45 母头
RS-2321 x DB-9 公头 (黑色)
电源1 x DC电源插座
开关
固件更新1 x 滑动式按键
视频增益调整2 x 按键
LED
电源1 (蓝色)
在线1 (绿色)
本机1 (橘色)
远程1 (橘色)
仿真
键盘/鼠标PS/2;USB (PC、Sun、Mac)
视频1280 x 1024@60Hz
(最长 300m)
扫描间隔1-240 秒
功耗DC5.3V, 6.5W
环境
操作温度0 - 50°C
储存温度-20 - 60°C
湿度0–80% RH, 无凝结
机体属性
外壳金属
重量1.22 kg ( 2.69 lb )
尺寸 (长 x 宽 x 高)22.71 x 17.15 x 5.48 cm
(8.94 x 6.75 x 2.16 in.)
