1-本地/远程共享访问 16端口Cat 5双滑轨LCD KVM over IP切换器远程电脑管理方案+菊式串接端口
KL1516Ai

KL1516Ai双滑轨LCD KVM多电脑切换器,为一组控制设备,其允许从一组控制端(键盘、显示器、鼠标)安全控管高达16台电脑;其整合了LED背光之LCD屏幕、键盘及触控板于抽拉式的机体内,并可安装于机架上。

LCD屏幕及键盘/触控板模块可以独立抽拉,为了提高您机房内空间使用的效率,当键盘/触控板模块不需要使用时,可以将其推回收好,并展开轻薄的LCD屏幕 – 靠在机架上,以方便监控电脑的运作状态。

KL1516Ai支持IP联机,可让本地及远程的操作者监控及访问其所连接的电脑,由于KL1516Ai使用TCP/IP通讯协议,因此使用者可以通过连网的电脑 – 无论该电脑在大楼任何地方、在街道上或甚至在地球另一端,都可访问KL1516Ai。

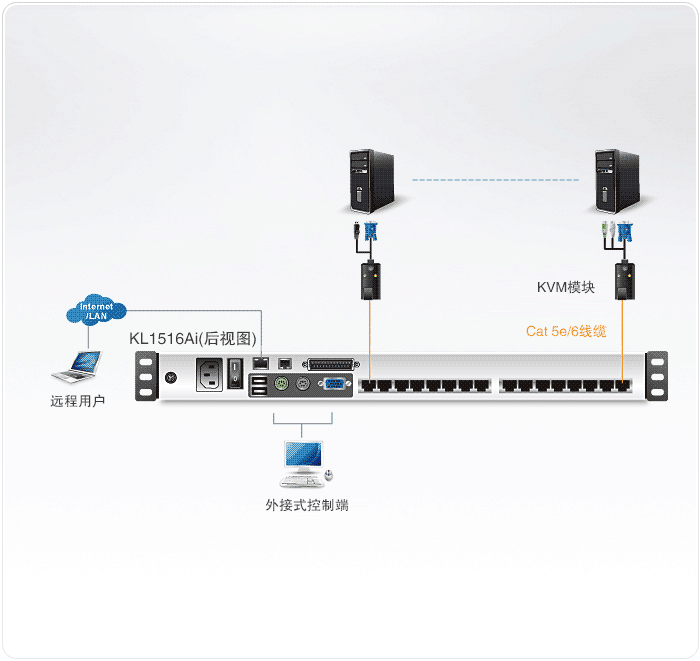

体积小、高密度的RJ-45连接头及Cat 5e/6连接设计,提供简便、有效率的布线方式,通过KVM转换连接线连接电脑,可让PC、Mac、Sun电脑与串口设备在同个架构下混合使用。

为了提高使用的便利性,背板上提供一组键盘、鼠标及屏幕的连接端口,可让您从本地控制端管理切换器;另外,键盘模块上额外的USB鼠标连接端口,可让您使用外接式鼠标以取代触控板。

此外,其所提供的进阶功能包含可同时显示高达16组电脑影像输出的分割画面模式,及可让身处各地的登入使用者便利、快速沟通的信息板,KL1516Ai是机房管理最佳的解决方案。

KL1516AiM: 为17" LCD机种
KL1516AiN: 为19" LCD机种

ROHS Weee

物品清单

  • 1 x KL1516Ai双滑轨LCD KVM多电脑切换器
  • 1 x 电源线
  • 1 x 标准机架安装配件
  • 1 x 固件更新线缆
  • 1 x 使用说明
zero_pixel
  • 硬件
  • 独家的LED照明灯 - 于灯光不佳的使用环境下增加键盘及触控板的可视度
  • 整合KVM控制端与17/19寸LED背光之LCD液晶屏幕于单一双滑轨机体内
  • 单一控制端可管理多达16台的服务器
  • 支持菊式串接额外15台切换器,以从单一控制端控管高达256台电脑
  • 1个独立的通道,可供KVM Over IP远程访问
  • RJ-45连接接口及Cat 5e/6布线设计,可有效地节省空间
  • 具备自动转换功能的电脑端模块设计*,可弹性通过各种接口组合(PS/2、USB、Sun及串口)管理所有类型的服务器
  • 外接式控制端连接端口 - 可通过另一组外接式控制端 (屏幕、USB或PS/2键盘、以及USB或PS/2鼠标) 管理LCD KVM多电脑切换器所连接的服务器
  • 跨平台支持 - PC、Mac、Sun及串口设备
  • 支持外接式USB鼠标
  • 双滑轨机体,体积高度小于1U,可于1U的机架空间内轻松操作
  • 双滑轨设计 – LCD屏幕与键盘/鼠标触控板可分别独立抽拉
  • LCD模块可展开至120度,以提供更舒适的检视角度
  • 控制端锁定功能 - 在不使用控制端时可将其安全固定在原来位置
  • LCD电源按键有助于节省能源,并延长屏幕的使用寿命

    * 兼容的KVM多电脑切换器: KH1508A/KH1516A, KH0116, ACS1208A/ACS1216A, CS1708A/CS1716A, KH1508/KH1516

    管理功能
  • 提供多达64组使用者账号 – 支持多达32位使用者同时从远程登入
  • 支持终止联机功能 – 管理者可终止正在运行的连线作业
  • 电脑端模块ID:可储存连接端口信息,让管理人员将服务器重新连接到不同连接端口时,无需重新设定电脑端模块及KVM多电脑切换器
  • 连接端口分享模式支持多位使用者共同访问一台服务器
  • 连接Power Over the NET™远程电源管理设备,以进行远程电源控制
  • 可与ALTUSEN CC2000管理软件整合使用
  • 支持事件日志及Windows操作系统的日志服务器
  • 本地日志记录
  • 支持固件更新
  • 支持IPv6

    简易使用者界面
  • 可通过按键、热键模式、OSD(屏幕选单)及浏览器界面轻松切换电脑
  • 本地控制端、browser-based及AP GUIs提供统一的多国语言界面,减少使用者训练时间及提高工作效率
  • 支持多平台的客户端系统(Windows, Mac OS X, Linux, Sun)
  • 支持多种浏览器: Internet Explorer、Chrome、Firefox、Safari、Opera、Mozilla、Netscape
  • 以网页技术所发展的浏览界面,管理者不需先安装Java软件包即可执行管理工作
  • 支持分割画面模式(Panel Array Mode™)
  • 键盘广播功能* – 键盘输入信号可复制到所有连接的服务器上

    *仅在本地控制端操作下

    先进的安全机制
  • 支持远程验证机制: RADIUS, LDAP, LDAPS及MS Active Directory
  • 支持128位SSL数据加密及1024位RSA认证以确保浏览器登入的安全性
  • 弹性化加密设计,使用者可分别为键盘/鼠标,屏幕及虚拟媒体数据选择56位DES、168位3DES、256位AES、128位RC 4的任何组合或随机的加密方式
  • 支持IP/MAC过滤功能,强化安全防护
  • 可对使用者及群组设定访问与控管服务器的权限

    虚拟远程桌面窗口
  • 可调整视频质量及视频公差(tolerance)以最佳化数据传输速度;单色色深设定,临界值及信号干扰设定,可让使用者在低频宽的情况下压缩数据流量大小以达到最佳的传输量
  • 支持全屏幕显示或可调式窗口显示
  • 远程使用者间可通过信息板功能相互沟通
  • 鼠标动态同步显示功能(Mouse DynaSync™) – 自动同步化远程及本地的鼠标光标
  • 支持多国语言屏幕键盘
  • BIOS层级访问
  • 支持多国键盘语言:英语(US)、英语(UK)、德语、德语(Swiss)、法语、西班牙语、繁体中文、日语、韩语、瑞典语、意大利语、俄语、匈牙利语、希腊语

    一人上架安装套件简介
FunctionKL1516AiMKL1516AiN
电脑连接
直接1616
最大256 (菊式串接)256 (菊式串接)
主控台连接
本机11
远程11
连接端口选择OSD屏幕选单、热键、按键OSD屏幕选单、热键、按键
接口
控制端连接端口2 x USB Type A 母头 (白色)
1 x 6-pin Mini-DIN 母头 (紫色)
1 x 6-pin Mini-DIN 母头 (绿色)
1 x HDB-15 母头 (蓝色)
2 x USB Type A 母头 (白色)
1 x 6-pin Mini-DIN 母头 (紫色)
1 x 6-pin Mini-DIN 母头 (绿色)
1 x HDB-15 母头 (蓝色)
KVM 端口16 x RJ-45 母头16 x RJ-45 母头
菊链连接端口1 x DB-25 公头 (黑色)1 x DB-25 公头 (黑色)
电源1 x 3 针脚交流电源插座1 x 3 针脚交流电源插座
固件更新1 x RJ-11 母头 (黑色)1 x RJ-11 母头 (黑色)
外接鼠标连接端口1 x USB Type A (母头)1 x USB Type A (母头)
LAN端口1 x RJ-45 母头1 x RJ-45 母头
PON1 x RJ-45 母头1 x RJ-45 母头
开关
电源1 x 翘板开关1 x 翘板开关
LCD电源1 x 按键1 x 按键
LCD调整4 x 按键4 x 按键
连接端口选择16 x 按键16 x 按键
固件更新1 x 滑动式按键1 x 滑动式按键
重置1 x 内嵌式按键1 x 内嵌式按键
工作站选择2 x 按键2 x 按键
LED
工作站选择2 x 7 段式 (橘色)2 x 7 段式 (橘色)
在线16 (绿色)16 (绿色)
已选择16 (橘色)16 (橘色)
电源1 (蓝色)1 (蓝色)
锁定1 x Num Lock (绿色)
1 x Caps Lock (绿色)
1 x Scroll Lock (绿色)
1 x Num Lock (绿色)
1 x Caps Lock (绿色)
1 x Scroll Lock (绿色)
连线1 (绿色)1 (绿色)
10/100 Mbps1 (橘色/绿色)1 (橘色/绿色)
LCD电源1 (橘色)1 (橘色)
仿真
键盘/鼠标PS/2;USBPS/2; USB
面板规格
屏幕尺寸17" LCD19" LCD
像素间距0.264 mm x 0.264 mm0.294 mm x 0.294 mm
支持色彩1670 万色1670 万色
对比率1000:11000:1
亮度250 cd/m2250 cd/m2
响应时间5 ms5 ms
观看角度170° (水平),160° (垂直)170° (水平),160° (垂直)
视频1280 x 1024 @ 75 Hz; DDC2B (50 m, 本机);
1600 x 1200 @ 60 Hz; DDC2B (40 m, 远端)
1280 x 1024 @ 75 Hz; DDC2B (50 m,本机);
1600 x 1200 @ 60 Hz; DDC2B (40 m,远端)
扫描间隔1 - 255 秒1 - 255 秒
输入额定值100-240V AC; 50/60 Hz, 1A100-240V AC; 50/60 Hz, 1A
功耗120V, 29W / 230V, 30W120V,27.5W / 230V, 27.5W
环境
操作温度0 - 40°C0 - 40°C
储存温度-20 - 60°C-20 - 60°C
湿度0–80% RH, 无凝结0–80% RH, 无凝结
机体属性
外壳金属金属
重量15.24 kg ( 33.57 lb )15.24 kg ( 33.57 lb )
尺寸 (长 x 宽 x 高)48.00 x 70.12 x 4.40 cm
(18.9 x 27.61 x 1.73 in.)
48.00 x 70.12 x 4.40 cm
(18.9 x 27.61 x 1.73 in.)



描述版本发布日期文件名称
IP Card
IP Cardv1.4.134 kl1508ai_1516ai_icard_v1.4.134.zip
IP Cardv1.4.133 kl1508ai_1516ai_icard_v1.4.133.zip
IP Cardv1.3.128 kl1508ai_1516ai_icard_v1.3.128.zip
IP Cardv1.2.116 KL1508Ai_KL1516Ai_icard_v1.2.116.fw
IP Cardv1.1.107 kl1508Ai_1516Ai_icard_V1.1.107.fw
主板
Localv1.4.131 kl1508ai_1516ai_local_main_dongle_v1.4.131.zip
Remotev1.4.131 kl1508ai_1516ai_remote_main_dongle_v1.4.131.zip
Localv1.3.128 kl1508ai_1516ai_local_main_dongle_v1.3.128.zip
Remotev1.3.128 kl1508ai_1516ai_remote_main_dongle_v1.3.128.zip
Localv1.2.115 KL1508Ai_KL1516Ai_Local_main_dongle_v1.2.115.zip
Remotev1.2.115 KL1508Ai_KL1516Ai_Remote_main_dongle_v1.2.115.fw
Localv1.1.107 kl1508Ai_1516Ai_Local_main_dongle_V1.1.107.zip
Remotev1.1.107 kl1508Ai_1516Ai_Remote_main_dongle_V1.1.107.fw
操作系统描述版本发布日期文件名称
Java
Javav1.3.127 kl1508ai_1516ai_javaclient_v1.3.127.jar
Javav1.3.125 kl1508ai_1516ai_javaclient_v1.3.125.jar
Javav1.2.116 KL1508Ai_1516Ai_javaclient_v1.2.116.jar
WinClient
WinClientv1.3.127 kl1508ai_1516ai_winclient_v1.3.127.zip
WinClientv1.3.125 kl1508ai_1516ai_winclient_v1.3.125.zip
WinClientv1.3.121 KL1508Ai_1516Ai_winclient_v1.3.121.zip
WinClientv1.2.116 KL1508Ai_1516Ai_winclient_v1.2.116.zip
