Sistema de control ATEN - Caja de control
VK2100

El Sistema de control ATEN, que incorpora el VK2100 (Controlador ATEN), el VK6000 (Configurador ATEN) y la aplicación del Sistema de control ATEN, es un sistema de gestión basado en Ethernet estándar que conecta todos los dispositivos de hardware de una habitación o de unas instalaciones de gran tamaño para proporcionar control centralizado de los dispositivos de un modo sencillo y directo a través de un iPad. El VK2100 funciona como el controlador principal que proporciona una conectividad excelente a todos los tipos de dispositivos de hardware que suelen estar presentes en una habitación. Después de conectar el hardware, el software VK6000 permite configurar dispositivos de forma personalizada a través de la creación de un sencillo proyecto de sistema en 4 simples pasos. Al conectarse al VK2100 a través de Ethernet, la aplicación del Sistema de control ATEN le proporciona movilidad para poder controlar diferentes dispositivos de hardware en diferentes habitaciones desde el lugar y del modo que desee.


El VK2100 puede implementarse fácilmente en una instalación existente e integrarse sin contratiempos con productos pro-A/V ATEN VanCryst y con una completa gama de dispositivos de hardware, entre los que se incluyen equipos A/V, sistemas de iluminación, sistemas de aire acondicionado, sensores de movimiento, interruptores de alimentación y mucho más. El VK2100 sirve como plataforma centralizada en la que los dispositivos de hardware convergen para poder supervisarse, gestionarse y controlarse directamente a través de una interfaz gráfica de usuario personalizada desde un iPad.

El VK6000 ofrece una configuración sencilla que facilita la configuración de las operaciones relacionadas con los dispositivos y el control del hardware en 4 sencillos pasos a través de una interfaz gráfica de usuario muy intuitiva. A través de la conexión Ethernet, la aplicación del Sistema de control ATEN le permite importar y actualizar perfiles de visor desde el VK2100 a través de una interfaz de usuario interactiva. Cada perfil de visor cuenta con una interfaz gráfica de usuario de control personalizada que le permite acceder rápidamente al dispositivo de hardware de destino. El uso de cualquier perfil está protegido a través de la autenticación mediante contraseña para proteger el acceso al sistema.

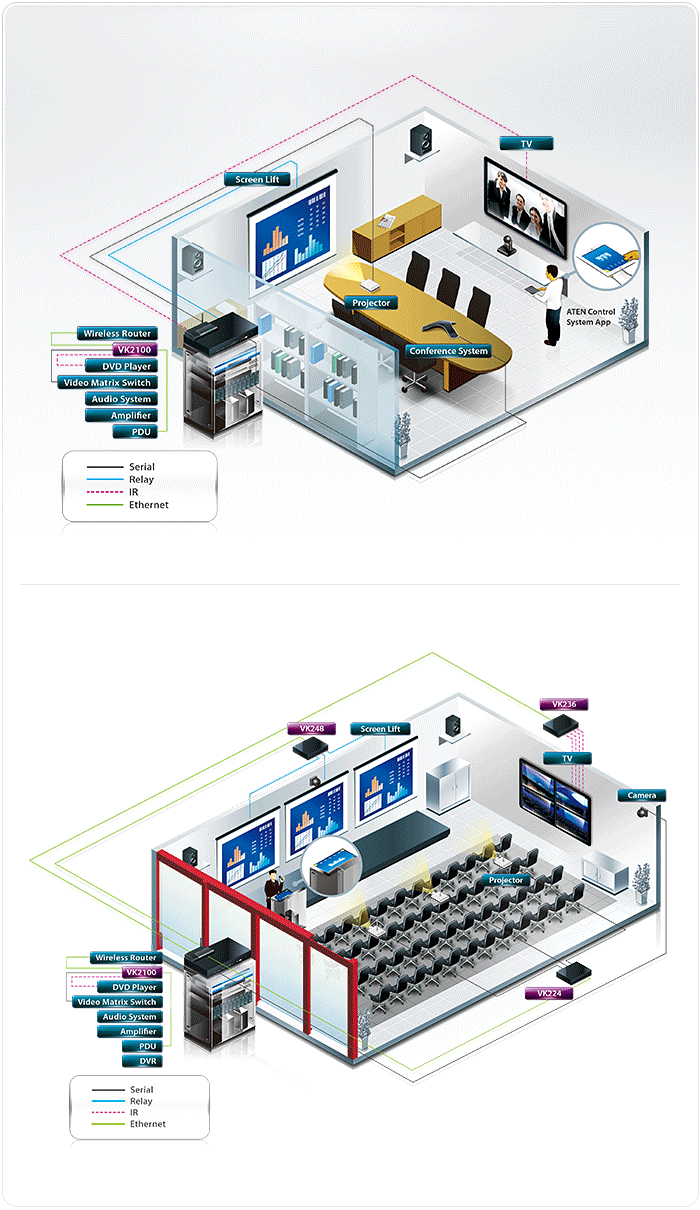

El Sistema de control ATEN es idóneo para salas de reuniones, centros de convenciones, salas de juntas, aulas o cualquier habitación que requiera la colaboración de distintos dispositivos de hardware a través de una gestión optimizada con la mayor eficiencia y el mejor rendimiento posibles.


ROHS Weee

Contenido del paquete

  • 1x Controlador ATEN VK2100
  • 1x LIN2-418K-E12G Cable de alimentación
  • 1x FDSK-D122_110G CD (Estudio ATEN)
  • 1x Manual de instrucciones
  • 1x Kit de montaje en bastidor
  • 4x Almohadillas para la base
  • VK2100 (Controlador de hardware)
  • Admite varias interfaces de conexión, entre las que se incluyen:
    6 x Puertos serie;
    4 x Puertos serie/infrarrojos;
    4 x Canales de retransmisión;
    4 x Canales de E/S;
    1 x Puerto Ethernet
  • 4 x Salidas CC para las conexiones de la fuente de alimentación
  • 1 x Puerto USB para cargar perfiles fácilmente
  • Función aprendizaje de infrarrojos para añadir controladores de dispositivos de infrarrojos
  • Configuración sencilla del sistema a través de la interfaz gráfica de usuario
  • Indicación mediante LED para informar sobre el estado del hardware y los mensajes activos
  • Herramienta SSH para controlar las señales de entrada y salida del controlador
  • Puede montarse en bastidor
  • VK6000 (Software del configurador)
  • Configuración de perfiles sencilla en 4 sencillos pasos a través de la intuitiva interfaz gráfica de usuario
  • Interfaz gráfica de usuario personalizable y operaciones de control para el iPad
  • Generador de bases de datos integrado para configurar controladores de dispositivos y gestionar dispositivos de forma general
  • Biblioteca ATEN integrada formada por más de 10 000 controladores de dispositivos y controladores de productos ATEN VanCryst completos
  • Es compatible con los protocolos Telnet y PJLink para controlar dispositivos LAN a través de una red
  • Herramienta de prueba para verificar comandos activos antes de cargar el perfil en el VK2100
  • Simulador para simular y revisar la interfaz gráfica de usuario personalizada antes de cargar el perfil en el VK2100
  • Aplicación del Sistema de control ATEN
  • Permite a los administradores controlar varias habitaciones de forma centralizada con distintos perfiles desde un solo iPad
  • Controla varias habitaciones a través de varios perfiles importados de los VK2100
  • Acceso de usuario limitado a perfiles a través de autenticación mediante contraseña
  • Sincronización de controles del sistema entre varios iPad
Interfaces
Serie• 4 x Puerto RS-232/422/485 bidireccional programable
(4 x Conector macho DB9, configurable a través de asignaciones de contactos);
 – Velocidad en baudios: 300 a 115.200 (predeterminado: 9600);
 – Bits de datos: 8 (predeterminado) o 7;
 – Bit de parada: 1 (predeterminado) o 2;
 – Paridad: Ninguna (predeterminado), par o impar;
 – Control de flujo: Ninguno (predeterminado), RTS/CTS
• 2 x Puerto RS-232 bidireccional
(2 x Conector de bloque de terminales de 3 tramos);
 – Velocidad en baudios: 300 a 115.200 (predeterminado: 9600);
 – Bits de datos: 8 (predeterminado) o 7;
 – Bit de parada: 1 (predeterminado) o 2;
 – Paridad: Ninguna (predeterminado), par o impar;
E/S• 4 x Canal de entrada y salida digital programable
(1 x Conector de bloque de terminales de 5 tramos);
Salida digital:
Consumo de 250 mA de 12 VCC
Entrada digital:
 – Modo VCD
Intervalo de voltaje de entrada: 0 a 24 VCC;
Intervalo programable: 1 a 24 VCC;
 – Modo de contacto en seco
2k ohmios pull-up a + 12 VCC
Retransmisión• 4 x Canal de retransmisión (2 x conector de bloque de terminales de 4 tramos);
• Normalmente abierto, retransmisiones aisladas;
• Valores nominales de contacto: 24 VCC, 2 A máx.
VCC• 4 x Puerto de salida de 12 VCC (2 x conector de bloque de terminales de 4 tramos);
• Fuente de alimentación: 12 VCC, 2 A máx. (compartido por 4 puertos)
Ethernet• 1 x RJ-45 hembra , 10/100Base-T
• Protocolo admitido: ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP habilitado Se utilizará la siguiente configuración de dirección IP predeterminada si no se asigna dirección IP en un plazo de 30 segundos:
Dirección IP: 192.168.0.60
Máscara de subred: 255.255.255.0
• Establece la conexión VK2100 con VK6000 (configurador ATEN) e iPad (aplicación del sistema de control ATEN)
Interruptores
Identificador de controlador1 x Conmutador de 16 segmentos
Alimentación1 x Conmutador de encendido y apagado
Aprendizaje de infrarrojos1 x LED de receptor IR
Botón Restablecer1 x Pulsador semiempotrado
Alimentación
Consumo40 W
Valores nominales de alimentación de entradaAlimentación interna: 100-240 VCA, 50-60 Hz
Condiciones medioambientales
Temperatura de funcionamiento0 – 50°C
Temperatura de almacenamiento-20 – 60°C
HumedadHR del 0 - 80% Sin condensación
Propiedades físicas
CarcasaMetal
Peso2.64 kg ( 5.81 lb )
Dimensiones (LA x AN x AL)43.72 x 16.32 x 4.40 cm
(17.21 x 6.43 x 1.73 in.)



Desc.Ver.Fecha de publicaciónNombre de archivo
Firmware Upgradev1.0.066 vk_tool_setup_v1.0.066.zip
Firmware Upgradev2.0.192 vk2100_v2.0.192.zip
Firmware Upgradev1.6.157 vk2100_v1.6.157.zip
Firmware Upgradev1.5.142 vk2100_v1.5.142.zip
Firmware Upgradev1.2.114 vk2100_v1.2.114.zip
Firmware Upgradev1.2.113 vk2100_v1.2.113.zip
Firmware Upgradev1.1.103 vk2100_v1.1.103.zip
Firmware Upgradev1.0.073 vk2100_v1.0.073.zip
SODesc.Ver.Fecha de publicaciónNombre de archivo
IP Installerv1.4.132 IPInstaller_v1.4.132.zip
Visite nuestro centro de asociados (servicio electrónico) y registre el dispositivo KE. A continuación, puede descargar libremente Matrix Manager Lite.
