Receptor HDBaseT-Lite HDMI (1080p a 70 m)
(HDBaseT Clase B)

VE805R
El receptor HDMI HDBaseT-Lite con escalador VE805R puede combinarse con productos HDMI HDBaseT de ATEN para llevar su pantalla HDMI hasta a 60 m de distancia desde el dispositivo de origen con un solo cable Cat 5e/6a.

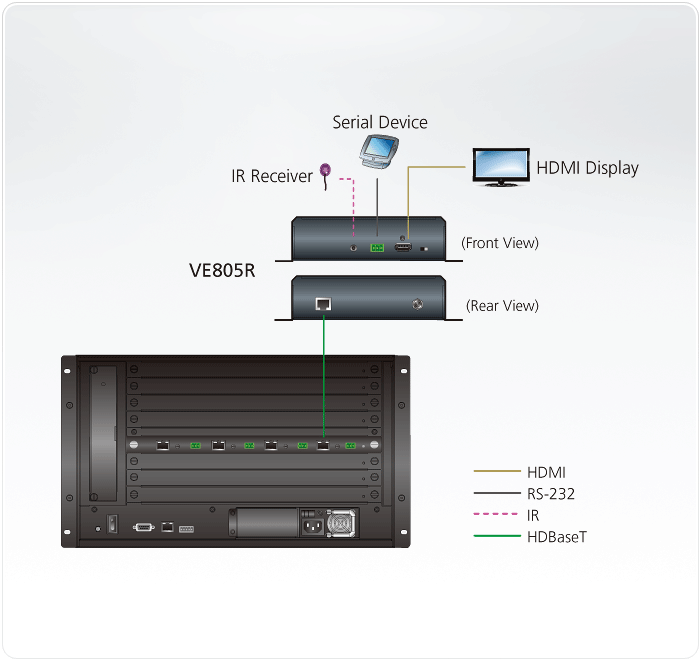

Con su escalador integrado, el VE805R admite el escalado de distintas resoluciones de vídeo. Cuando se combina con la tarjeta de salida HDBaseT VM8514 de ATEN admite integración con paredes de vídeo y funciones Seamless Switch™. Además, el VE805R está equipado con pasarela de señal RS-232 e IR, lo que permite el control de canales RS-232 e IR desde la unidad remota hasta la unidad local o viceversa, para disponer de control bidireccional del origen o el dispositivo de visualización.
HDBaseT HDMI ROHS Weee

Contenido del paquete

  • 1x Receptor HDMI HDBaseT-Lite VE805R con escalador
  • 1x 0ADP-1F05-26EG Adaptador de corriente
  • 1x 2XRT-0003G IR Transmisor de infrarrojos
  • 1x 2XRT-0004G IR Receptor de infrarrojos
  • 1x Bloque de terminales
  • 1x Manual de instrucciones
  • Conectividad HDBaseT – prolonga la conexión entre las salidas HDBaseT del VM8514 y una pantalla HDMI a larga distancia con un solo cable Cat 5e/6a
  • Anti atasco HDBaseT – resiste a las interferencias de señal durante la transmisión de vídeo de alta calidad con tecnología HDBaseT
  • Canal RS-232 bidireccional – le permite conectarse a terminales serie o dispositivos serie, como pantallas táctiles y lectores de códigos de barras
  • Escalador – incorpora una función de escalado para integrar una pared de vídeo a la perfección con diversos formatos de salida
  • Seamless Switch™ – conmutación de prácticamente cero segundos, flujos de vídeo continuos, conmutación en tiempo real y transmisiones de señal estables*
  • Pared de vídeo – ofrece perfiles de pared de vídeo configurables para diseños personalizados a través de una sencilla interfaz gráfica de usuario interactiva*
  • Canal de infrarrojos bidireccional – la transmisión de infrarrojos se procesa cada vez en una dirección**
  • Puede montarse en bastidor

    Nota:
    * Las funciones Seamless Switch™ y de pared de vídeo están disponibles cuando el VE805R se usa con el VM8514.
    ** Admite señales de IR de frecuencia completa de 30KHz a 60KHz; no obstante, el cable receptor de IR incluido con el paquete solo admite de 30KHz a 56 KHz.
Entrada de vídeo
Interfaces1 x RJ-45 hembra (Plata)
Impedancia100 Ώ
Salida de vídeo
Interfaces1 x HDMI tipo A hembra (Negro)
Impedancia100 Ώ
Vídeo
Tasa de datos máxima6,75 Gpbs (2,25 Gbps por carril)
Reloj de píxeles máximo225 MHz
NormativaHDMI (3D, color profundo)
Compatible con HDCP 1.4
Compatible con HDBaseT
Resoluciones/Distancia máximasHasta 1080p a 60 m (Cat 5e/6); 70 m (Cat 6a)
Control
RS-2321 x Tornillo cautivo Conector, 3 tramos
Infrarrojos1 x Miniconector estéreo hembra (Negro)
Alimentación
Conectores1 x Conector de CC (Plata)
Consumo5 VCC, 9,5 W
Condiciones medioambientales
Temperatura de funcionamiento0 - 50°C
Temperatura de almacenamiento-20 - 60°C
HumedadHR del 0 - 80% Sin condensación
Propiedades físicas
CarcasaMetal
Peso0.83 kg ( 1.83 lb )
Dimensiones (LA x AN x AL)18.18 x 16.92 x 4.20 cm
(7.16 x 6.66 x 1.65 in.)


Desc.Ver.Fecha de publicaciónNombre de archivo
Firmware UpgradeV2.0.199 ve805r_v2.0.199.zip
Firmware UpgradeV1.1.103 ve805r_v1.1.103.zip
Firmware Upgradev1.0.066 ve805r_v1.0.066.zip
Visite nuestro centro de asociados (servicio electrónico) y registre el dispositivo KE. A continuación, puede descargar libremente Matrix Manager Lite.
