4 x 4 Conmutador de matriz HDBaseT-Lite HDMI
VM3404H

Con el desarrollo rápido de la tecnología HDBaseT, ATEN ha lanzado el nuevo Conmutador de matriz HDBaseT-Lite HDMIVM3404H Este conmutador extiende vídeo 4K / Full HD digital sin comprimir, audio, IR y alimentación mediante la tecnología HDBaseT a través de un único cable Cat 6a, hasta 40/70 metros.

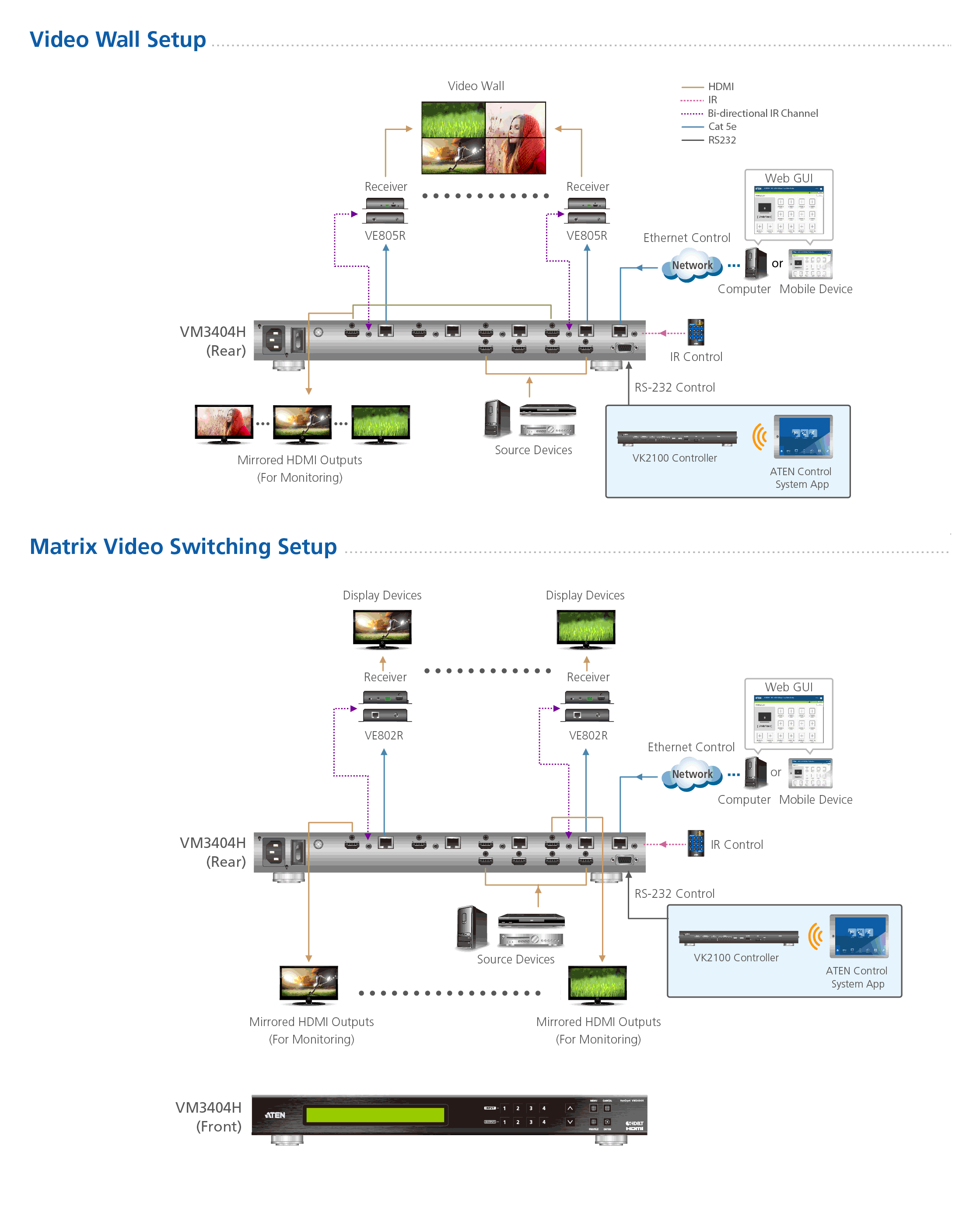

Cuando se combina el VM3404H con receptores VE805R, es compatible con tanto tecnología Seamless Switch de ATEN™ como la funcionalidad de mural de vídeo. La tecnología exclusiva Seamless Switch de ATEN™ utiliza un procesador de gráficos FPGA para asegurar la transmisión sin interrupciones de vídeo, control en tiempo real y una transmisión estable de señales a través de todas las fuentes. La funcionalidad de mural de vídeo le permite crear 8 perfiles de murales de vídeo para diseños de pantalla personalizados a través de una interfaz web fácil de usar. La función alimentación a través de HDBaseT (POH) proporciona una manera inteligente de suministrar energía a los receptores VE802R a través de un cable Cat 5e sin necesidad de una fuente de alimentación adicional.

El VM3404H ofrece flexibilidad con una distribución de señales fiable, controlada mediante pulsadores en el panel frontal; además tiene conexiones IR, RS-232 y Ethernet (Telnet / interfaz gráfica del usuario Web). Está diseñado como un sistema de control integrado funcional para entornos residenciales, comerciales y centros de conferencia.

4k-3840x2160 4k-4096x2160 HDBaseT HDMI ROHS Weee

Contenido del paquete

  • 1x VM3404H Conmutador de matriz HDBaseT-Lite HDMI
  • 1x LIN-418K-E12G Cable de alimentación
  • 1x Juego de montaje
  • 1x Instrucciones para el usuario
  • Admite 4 entradas HDMI y 4 salidas HDMI y HDBaseT en espejo
  • Las salidas HDMI en espejo se pueden utilizar para verificar la correspondencia de la salida HDBaseT o como una pantalla de vídeo adicional*
  • Conectividad HDBaseT – conecta pantallas HDMI a larga distancia a través de un único cable Cat 5e/6/6a
  • Anti-interferencias HDBaseT – Resistente a la interferencia de la señal durante la transmisión de vídeo de alta calidad
  • Alimentación a través de HDBaseT (POH) – suministra energía a largas distancias entre el conmutador y un receptor a través de un único cable Cat 5e/6/6a ** / ***
  • La tecnología Conmutador homogéneo™ del motor ATEN FPGA unifica los formatos de vídeo para proporcionar secuencias de vídeo continuas, conmutación en tiempo real y transmisión de señales estables**
  • La pared de vídeo - Le permite crear diseños personalizados de paredes de vídeo a través de una intuitiva GUI web**
  • EDID Expert™ – selecciona los ajustes óptimos EDID para el buen arranque, pantallas de alta calidad y el uso de la mejor resolución de vídeo a través de diferentes pantallas
  • Múltiples métodos de control – gestión de sistema a través de pulsadores en el panel frontal, conexiones IR, RS-232 y Ethernet (Telnet / interfaz gráfica del usuario Web)
  • Puertos de canal IR bidireccionales que admiten señales IR de frecuencia completa entre 30 KHz y 60 KHz
  • Compatible con el cierre de cable HDMI LockPro™ de ATEN para asegurar cables HDMI al dispositivo
  • Firmware actualizable
  • Instalable en bastidor (VM3404H: Diseño 1U )

    Nota:
    * Las salidas HDMI no pueden soportar las funciones de pared de vídeo y conmutador homogéneo™.
    ** El conmutador homogéneo™, la pared de vídeo y las funciones POH sólo están disponibles cuando se utiliza un receptor compatible.
    *** El VM3404Hpuede proporcionar hasta 15,4 W a 48 VCC de corriente por puerto y 35W de corriente total; asegúrese de que el consumo de energía de los dispositivos conectados al VM3404H no exceda este límite.
Entrada de vídeo
Interfaces4 x HDMI tipo A hembra (Negro)
Impedancia100 Ώ
Distancia máxima1,8 m
Salida de vídeo
Interfaces4 x HDMI tipo A hembra (Negro);
4 x RJ-45 hembra
Impedancia100 Ώ
Distancia máximaHDMI: Hasta 15 m
HDBaseT (Class B): 4K hasta 35 m (Cat 5e/6) / 40 m (Cat 6a)
1080p hasta 60 m (Cat 5e/6) / 70 m (Cat 6a)
Vídeo
Tasa de datos máxima10,2 Gbps (3,4 Gbps por carril)
Reloj de píxeles máximo340 MHz
NormativaHDMI (3D, color profundo, 4K); Compatible con HDCP 1.4
Control electrónico del consumidor (CEC)
Compatible con HDBaseT
Resolución máximaHasta 4096 x 2160 / 3840 x 2160 a 60 Hz (4:2:0);
4096 x 2160 / 3840 x 2160 a 30Hz (4:4:4)
Distancia máximaHasta 70 m
Control
RS-232Conector: 1 x Hembra DB-9 (Negro)
Velocidad en baudios y protocolo:
Velocidad en baudios: 19200. Bits de datos: 8. Bits de parada: 1. Paridad: No. Control de flujo: No
Canal de infrarrojos4 x Conector hembra miniestéreo (Negro);
Transmisión de intervalo completo de 30~60 KHz
Ethernet1 x RJ-45 hembra
Configuración EDIDModo EDID: Predeterminado / Puerto 1 / Remix / Personalizado
Alimentación
Conectores1 x Toma de CA de 3 clavijas
Valores nominales de alimentación de entrada100-240 VCA, 50/-60 Hz; 1,0 A
Consumo110 VAC, 42.90 W (w/o PoE)
220VAC, 41.58 W (w/o PoE) **
Condiciones medioambientales
Temperatura de funcionamiento0-50°C
Temperatura de almacenamiento-20 - 60°C
HumedadHR del 0 - 80% Sin condensación
Propiedades físicas
CarcasaMetal
Peso5.62 kg ( 12.38 lb )
Dimensiones (LA x AN x AL)43.24 x 38.23 x 4.40 cm
(17.02 x 15.05 x 1.73 in.)
Lote de caja de cartón1 unidades



Desc.Ver.Fecha de publicaciónNombre de archivo
Firmware Upgradev2.0.198 vm3404h_v2.0.198.zip
Firmware Upgradev1.0.063 vm3404h_v1.0.063.zip
Visite nuestro centro de asociados (servicio electrónico) y registre el dispositivo KE. A continuación, puede descargar libremente Matrix Manager Lite.
