Sistema de Controlo ATEN - Caixa de Controlo


VK2100
Taiwan Excellence 2017

O Sistema de controlo ATEN, que incorpora o a ATEN Caixa de Controlo (VK2100 ou VK1100), o Configurador ATEN (VK6000) e a aplicação Sistema de controlo ATEN, é um sistema de gestão padrão, com base em Ethernet, que liga todos os dispositivos hardware numa divisão ou instalação ampla para proporcionar controlo centralizado de forma directa e sem esforço, através de um dispositivo móvel e tablet. A Caixa de Controlo VK2100 funciona como o controlador principal que proporciona conectividade para todo o tipo de dispositivos hardware que se encontram numa divisão. Depois de ligar o hardware, o software Configurador VK6000 proporciona simples a configuração dos dispositivos com configuração fácil, passo a passo. A aplicação Sistema de Controlo ATEN liga-o à Caixa de Controlo VK2100 a partir de qualquer dispositivo móvel / tablet iOS, Android ou Windows, o que lhe dá mobilidade para controlar todos os dispositivos de hardware, em diferentes divisões, sempre e como o desejar.

A Caixa de Controlo VK2100 pode ser integrada de forma fácil e perfeita numa instalação existente, com produtos ATEN VanCryst pro-A/V e praticamente qualquer outro dispositivo de hardware numa divisão, incluindo equipamentos A/V, sistemas de iluminação, ar-condicionado, sensores de movimento, interruptores de energia e muito mais. A Caixa de Controlo VK2100 funciona como plataforma central onde são ligados dispositivos de hardware - a monitorizar, gerir e controlar diretalemte através de uma GUI personalizada, intuitiva, a partir de qualquer dispositivo móvel iOS, Android ou Windows.

O software Configurador VK6000 facilita uma rápida configuração e controlo de dispositivos em poucos passos, através de uma GUI intuitiva. O VK6000 acompanha a configuração do hardware, concebendo a interface e carregando perfis de visualização para a Caixa de Controlo VK2100. Para controlar dispositivos de hardware, os Perfis de Visualização são importados através da Aplicação Sistema de controlo ATEN, a partir de qualquer dispositivo móvel iOS, Android ou Windows. Através de uma ligação Ethernet, a aplicação Sistema de controlo ATEN permite-lhe importar e atualizar Perfis de Visualização a partir da Caixa de Controlo VK2100 usando uma interface de utilizador point-n-tap. Cada Perfil de Visualização proporciona um GUI de controlo personalizado que lhe concede acesso rápido aos dispositivos de hardware-alvo e de controlo. A utilização de qualquer perfil está protegida por autenticação por palavra-passe, para garantir o acesso ao sistema.

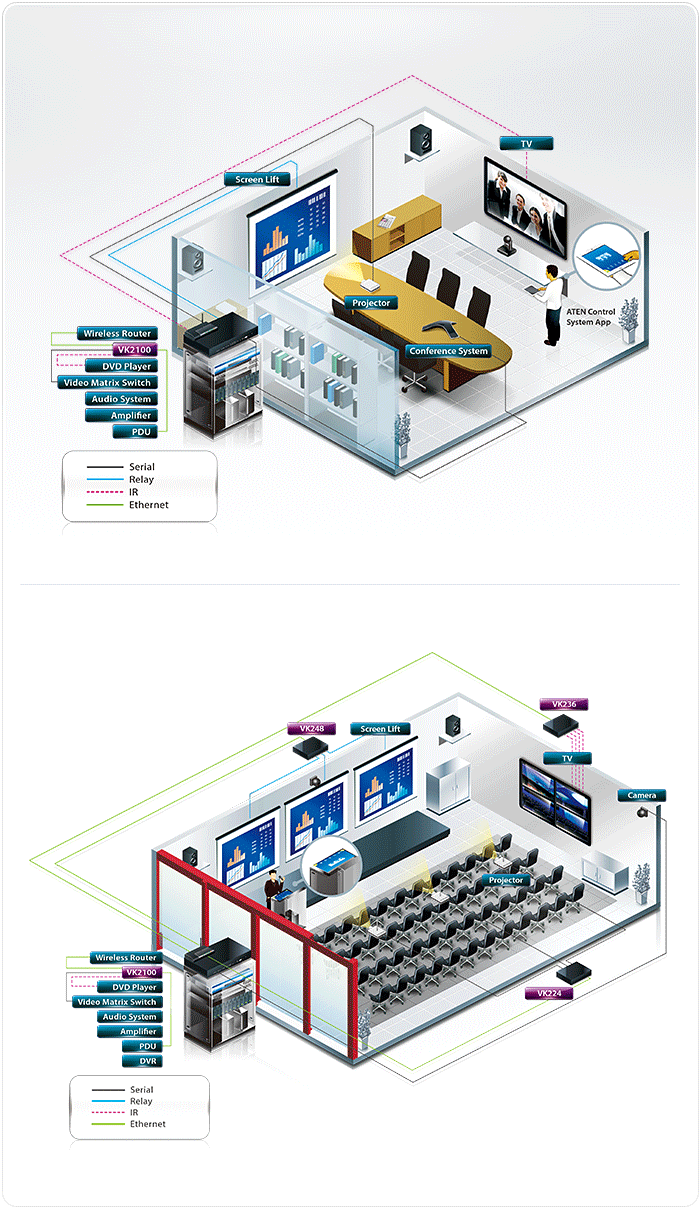

O Sistema de controlo ATEN aplica-se na perfeição a salas de reuniões, centros de conferências, salas executivas, salas de aula ou qualquer divisão que requeira um controlo central e móvel sobre uma variedade de dispositivos de hardware através de um sistema de gestão integrado, com desempenho e eficiência maximizados.


Weee

Conteúdo da embalagem

  • 1x Caixa de Controlo ATEN VK2100
  • 1x Kit de Montagem
  • 1x Cabo de Alimentação
  • 9x Blocos de Terminal
  • 1x Instruções do Utilizador
  • VK2100 (Caixa de Controlo)
  • Suporte para várias ligações de interface:
    6 x Portas de série
    4 x Portas IR/Série
    4 x Canais de retransmissão
    4 x Canais I/O
    1 x Porta Ethernet
  • 4 x Saídas CC para ligações a fontes de alimentação
  • 1 x Porta USB para o carregar fácil de perfis
  • Função de aprendizagem IR para adicionar controladores de dispositivos IR
  • Configuração fácil das definições através de GUI web
  • Indicação LED para estado de hardware e mensagens activas
  • Ferramenta SSH para monitorizar os sinais de entrada e saída da Caixa de Controlo
  • Montagem em prateleira
  • VK6000 (Software de configuração)
  • Configuração de perfil simples em simples passos através de GUI intuitiva
  • Design personalizado da GUI e dos controlos, para usar em dispositivos móveis e tablets
  • Gerador de base de dados integrada para configuração de controlador de dispositivos e gestão de dispositivos global
  • Biblioteca ATEN integrada, com mais de 10 000 controladores de dispositivos e controladores completos de produtos ATEN VanCryst
  • Suporte para os protocolos Telnet, TCP, ONVIF e PJLink para controlar dispositivos com base IP numa rede
  • Comunicação de duas vias permite a monitorização de eventos definidos pelo utilizador, para acionar automaticamente as ações subsequentes
  • Ferramenta de teste para verificar comandos em acção, antes de carregar o perfil para o VK2100
  • Simulador para simular e rever o GUI personalizado antes de carregar
  • Aplicação Sistema de controlo ATEN
  • Permite aos administradores controlar centralmente múltiplas divisões através de perfis num dispositivo móvel ou tablet
  • Acesso restrito a perfis através de autenticação por palavra-passe
  • Sincronização de controlos de sistema por entre diversos dispositivos móveis e tablets
  • Qualquer dispositivo móvel iOS, Android ou Windows pode ser usado para controlar o sistema – sem ser necessário comprar dispendiosos e exclusivos painéis de utilizador
Interfaces
Série• 4 x Porta RS-232/422/485 bidirecional programável
(4 x Conector DB9 Macho, configurável através de atribuições de pinos);
 – Velocidade de transmissão: 300 a 115200 (predefinição: 9600);
 – Bits de dados: 8 (predefinição) ou 7;
 – Bit de paragem: 1 (predefinição) ou 2;
 – Paridade: Nenhum (predefinição), Par ou Impar;
 – Controlo de fluxo: Nenhum (predefinição) RTS/CTS
• 2 x Porta RS-232 bidirecional
(2 x Conector de Bloco de Terminais de 3 Polos);
 – Velocidade de transmissão: 300 a 115200 (predefinição: 9600);
 – Bits de dados: 8 (predefinição) ou 7;
 – Bit de paragem: 1 (predefinição) ou 2;
 – Paridade: Nenhum (predefinição), par ou impar
E/S• 4 x Entrada Digital Programável / Canal de Saída
(1 x Conector de Bloco de Terminais de 5 Polos);
Saída digital:
250 mA a partir de 12 VDC
Entrada digital:
 – Modo VDC
Intervalo de tensão de entrada: 0 a 24 VDC;
Intervalo programável: 1 a 24 VDC;
 – Modo de contacto seco
Incremento de 2k ohms até + 12 VDC
Relé• 4 x Canal de Relé (2 x Conector de Bloco de Terminais de 4 Polos);
• Geralmente aberto, Relés isolados;
• Tensão de contacto: Máx. 24 VDC, 2A
VDC• 4 x Porta de saída 12 VDC (2 x Conector de Bloco de Terminais de 4 Polos);
• Fonte de alimentação: 12 VDC, 2A Máx. (partilhado por 4 portas)
Ethernet• 1 x RJ-45 Fêmea, 10/100Base-T
• Protocolos suportados: ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP ativado. As seguintes definições de IP predefinido serão utilizadas se nenhum IP for definido num período de 30 segundos:
IP: 192.168.0.60
Máscara de sub-rede: 255.255.255.0
• Estabelece uma ligação do VK2100 com o VK6000 (Configurador ATEN) e iPad (Aplicação de Controlo do Sistema ATEN)
Comutadores
ID do controlador1 x Interruptor de 16 segmentos
Energia1. Interruptor para Ligar/Desligar
Aprendizagem IV1 x LED do Recetor de IV
Botão de reposição1 x Botão semi-embutido
Energia
Consumo40 Watts
Tensão nominalTensão interna: 100-240 VAC, 50-60 Hz
Especificações ambientais
Temperatura de funcionamento0 – 50°C
Temperatura de armazenamento–20 – 60°C
Humidade0 - 80% HR, sem condensação
Propriedades físicas
CaixaMetal
Peso2.64 kg ( 5.81 lb )
Dimensões (C x L x A)43.72 x 16.32 x 4.40 cm
(17.21 x 6.43 x 1.73 in.)
NotaPara alguns produtos de montagem em prateleira, tenha em consideração que as dimensões físicas padrão LxPxA são expressas no formato CxLxA.
