Матричный коммутатор HDMI HDBaseT-Lite 4х4


VM3404H
  • Поддерживает 4 HDMI-входа и зеркальные 4 HDMI- или HDBaseT- выхода
  • Подключение с использованием HDBaseT - расширяет соединения между HDMI-устройствами расположенными на больших расстояниях с помощью одного кабеля Cat 5e/6/6a
  • Поддержка функции HDBaseT Anti-jamming - предотвращает интерференцию сигнала во время передачи высококачественного видео
  • Поддержка технологии Seamless Switch™ – с лежащей в основе схемой ATEN FPGA, объединяющую форматы видео для обеспечения непрерывности видеопотоков, переключения изображения в режиме реального времени и стабильности передачи сигналов*
4K
HDBaseT
HDMI

Учитывая быстрое развитие технологии HDBaseT, компания ATEN выпустила новый матричный HDMI коммутатор с поддержкой HDBaseT-Lite VM3404H. Коммутатор расширяет расстояние передачи несжатого цифрового видеокачества 4K/Full HD, звука, сигналов ИК и питания до 40/70 метров, используя технологию HDBaseT и один кабель Cat 6a.

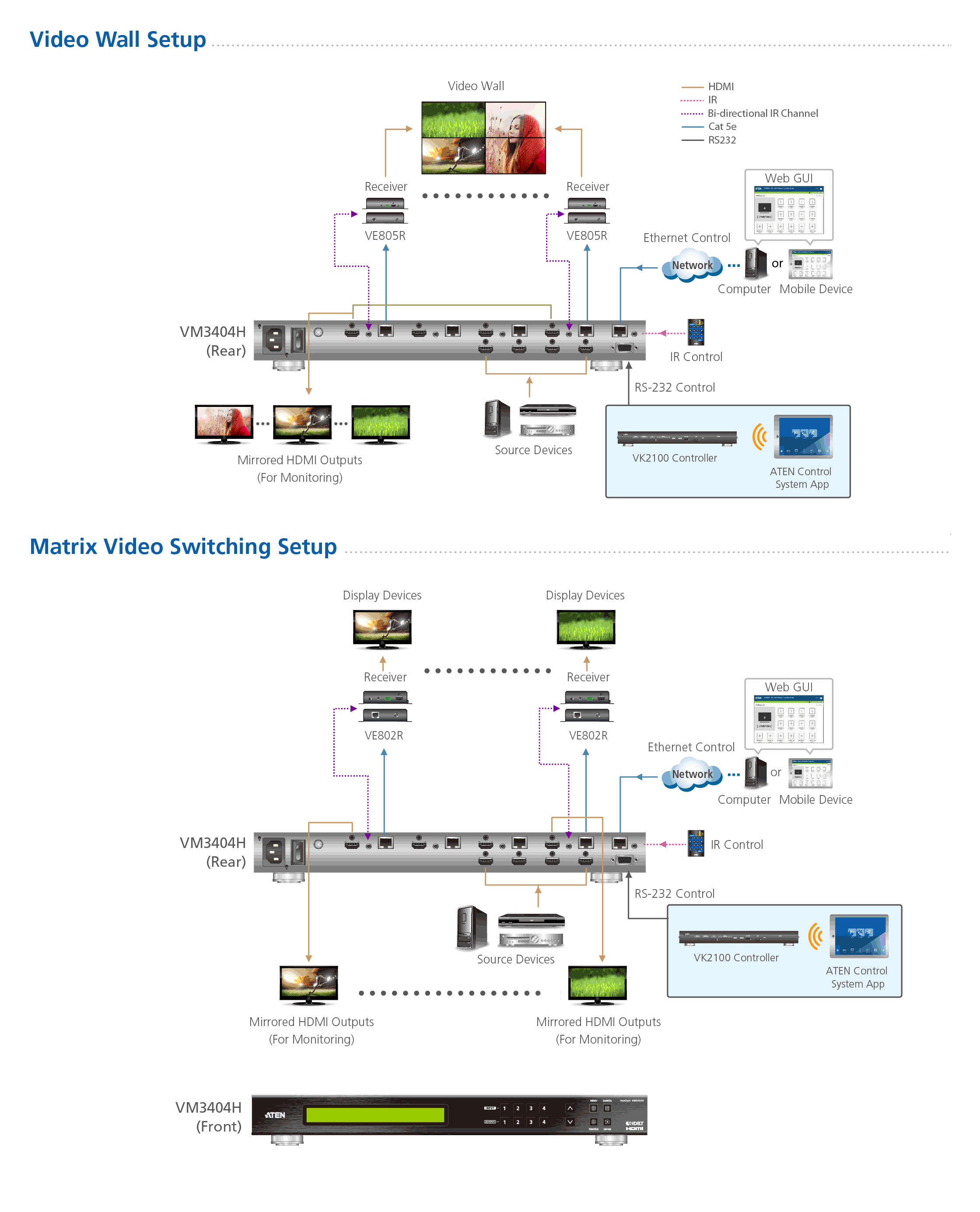

При использовании коммутатора VM3404H совместно с передатчиком (receiver) VE805R/VE816R, поддерживается технология компании ATEN Seamless Switch™ и функция создания видeостен. Эксклюзивная технология Seamless Switch™ компании ATEN использует графический процессор на основе FPGA-матрицы, чтобы обеспечить непрерывное потоковое видео, управление в реальном времени и стабильную передачу сигнала от всех источников. Функция создания видео-стены, позволяющая с помощью простого графического интерфейса пользователя создать до 8 настраиваемых профилей конфигурации, которые могут содержать различные макеты видеостен. Наличие функции Power over HDBaseT (POH) представляет оригинальный способ для питания приемников VE802R с помощью кабеля Cat 5e и избавляет от необходимости использования дополнительного адаптера питания.


Коммутатор VM3404H совместно с надежным распределением сигнала предлагает гибкость и управляется с помощью кнопок передней панели, ИК-сигналов, RS-232 и Ethernet (Telnet / Web-интерфейс) соединений. Он разработан в качестве функциональной и интегрированной системы управления, созданной для применения в жилых и промышленных помещениях или в конференц-центрах.



Комплектация

  • 1x матричный HDMI коммутатор с поддержкой HDBaseT-Lite VM3404H
  • 1x кабель питания
  • 1x комплект для монтажа в стойку
  • 1x руководство пользователя
  • Поддерживает 4 HDMI-входа и зеркальные 4 HDMI- или HDBaseT- выхода
  • Зеркально отображаемые HDMI-выходы можно использовать для проверки соответствующего HDBaseT-выхода или в качестве дополнительного видеодисплея*
  • Подключение с использованием HDBaseT - расширяет соединения между HDMI-устройствами расположенными на больших расстояниях с помощью одного кабеля Cat 5e/6/6a
  • Поддержка функции HDBaseT Anti-jamming - предотвращает интерференцию сигнала во время передачи высококачественного видео
  • Функция POH (Power over HDBaseT, питание по HDBaseT) - поддерживает передачу электропитания на большие расстояния от коммутатор к принимающему устройству (Receiver) по одному кабелю Cat 5e/6/6a ** / ***
  • Поддержка технологии Seamless Switch™ – с лежащей в основе схемой ATEN FPGA, объединяющую форматы видео для обеспечения непрерывности видеопотоков, переключения изображения в режиме реального времени и стабильности передачи сигналов**
  • Поддержка функции создания видео-стены - позволяющей с помощью простого графического интерфейса пользователя, создать настраиваемые профили макетов видео-стен**
  • Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования лучшего разрешения на каждом из подключенных дисплеев
  • Возможность управления несколькими способами - с помощью кнопок передней панели, ИК-сигналов, RS-232 и Ethernet (Telnet / Web-интерфейс) соединений
  • Возможность быстрого и гибкого просмотра и управления с помощью приложения ATEN Video Matrix Control App
  • Двунаправленные ИК-порты поддерживают полный диапазон частот ИК-сигналов от 30 кГц до 60 кГц
  • Поддержка функциональной возможности LockPro™ разработанной компанией ATEN для надежного закрепления HDMI-кабелей на устройствах
  • Возможность обновления микропрограммы
  • Возможность монтажа в стойку (VM3404H: высота 1U)

    Примечание:
    * HDMI-выходы не поддерживают функции создания видеостен и технологию Seamless Switch™
    ** Технология Seamless Switch™, функции создания видео-стены и питание по HDBaseT (POH) поддерживаются только при использовании совместимого приемника (Receiver).
    *** Модель VM3404H может обеспечить до 15,4 Вт / 48 В постоянного напряжения (DC) на порт и 35 Вт общей мощности; пожалуйста, убедитесь, что потребляемая мощность устройств, подключенных к VM3404H, не превышает этот предел.
Видеовход
ИнтерфейсыГнездо HDMI тип А (черного цвета) - 4 шт.
Импеданс100 Ω
Макс. расстояние1,8 м
Видеовыход
ИнтерфейсыГнездо HDMI тип А (черного цвета) - 4 шт.;
Гнездо RJ-45 - 4 шт.
Импеданс100 Ω
Макс. расстояниеHDMI: до 15 м
HDBaseT (Класс B): 4K до 35 м (Cat 5e/6) / 40 м (Cat 6a);
1080p при 60 м (Cat 5e/6) / 70 м (Cat 6a)
Видео
Макс. скорость передачи данных10,2 гбит/с (3,4 гбит/с на каждую полосу)
Макс. частота пикселизации340 МГц
СоответствиеHDMI (3D, насыщенный цвет, 4K); Совместимость с HDCP 1.4
Consumer Electronics Control (CEC)
Совместимость с HDBaseT
Макс. разрешениеДо 4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Макс. расстояниеДо 70 м
Управление
RS-232Разъем: Гнездо DB-9 (черного цвета) - 1 шт.
Скорость (бит/с) и протокол:
Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет
ИК каналМиниатюрное гнездо стерео (черного цвета) - 4 шт.;
полнодиапазонная передача 30~60 КГц
EthernetГнездо RJ-45 - 1 шт.
Параметры EDIDРежим EDID: По умолчанию / Порт 1 / Ремикс / Настраиваемый
Разъемы
ПитаниеГнездо переменного тока с 3 штырьками - 1 шт.
Питание
Номинальная входная мощность100 - 240 В переменного тока; 50-60 Гц; 1,0 A
ЭнергопотреблениеAC110V:62W:291BTU
AC220V:60.6W:284BTU
Температура и влажность
Рабочая температура0-50°C
Температура хранения-20 - 60°C
Влажность0 - 80% рт. ст. без образования конденсата
Физические свойства
КорпусМеталлический
Масса5.62 kg ( 12.38 lb )
Размеры (Д х Ш х В)43.24 x 38.23 x 4.40 cm
(17.02 x 15.05 x 1.73 in.)
Картонная упаковка1 шт.
ПримечаниеОбратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

Описание и спецификации продукта

vm3404h_3909h_video_matrix_switch_ds_en.pdf (2.36 MB)

Руководство пользователя

vm3404h-vm3909h_um_w_2021-11-25.pdf (4.31 MB)

Краткое руководство по установке

vm3404h_3909h_video_matrix_switch_qsg.pdf (2.08 MB)

Чертеж в формате CAD

VM3404H-ASM-V02_WEB.pdf (56.67 KB)

Опис.ВерсияДата выпускаИмя файла
Firmware Upgradev3.5.3422021-07-07 vm3404h_v3.5.342.zip
Firmware Upgradev3.4.3382019-12-30 vm3404h_v3.4.338.zip
Firmware Upgradev3.4.3342019-07-18 vm3404h_v3.4.334.zip
Firmware Upgradev2.2.2142018-06-25 vm3404h_v2.2.214.zip
Firmware Upgradev2.2.2132018-06-06 vm3404h_v2.2.213.zip
Firmware Upgradev2.1.2032017-03-28 vm3404h_v2.1.203.zip
Firmware Upgradev2.0.1982016-11-24 vm3404h_v2.0.198.zip
Firmware Upgradev1.0.0632015-11-11 vm3404h_v1.0.063.zip
На веб-сайте нашего партнерского центра (e-service) зарегистрируйте устройство KE. После этого вы можете бесплатно загрузить приложение Matrix Manager Lite.
