1位本地/遠端使用者分享存取8埠PS/2-USB VGA單滑軌LCD KVM over IP切換器遠端電腦管理方案


CL5708I
  • ATEN 獨家設計的 LED 照明燈 – 於燈光不佳的使用環境下增加鍵盤及觸控板的可視度
  • 整合具備 17吋或19吋 LED 背光 LCD 液晶螢幕的KVM控制端於單一抽拉式機身內
  • IT管理者使用一台CL5708I可直接管理8台伺服器
  • Mouse DynaSync™ 技術 – 近端與遠端滑鼠游標能夠自動維持同步
:

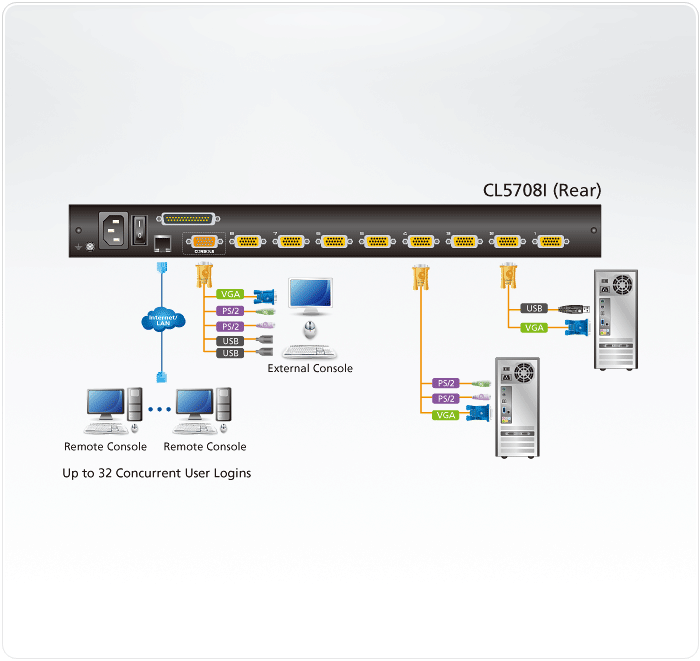

CL5708I Slideaway™ LCD KVM 抽拉式多電腦切換器是一套先進的控制方案,其可透過一組 PS/2或 USB KVM 控制端(鍵盤、螢幕及滑鼠)存取多台伺服器。一台 CL5708I 可直接管理 8 台伺服器;透過菊鏈方式,CL5708I可另外再串接 15 台 KVM 多電腦切換器,即可從單一控制端管理多達 128 台伺服器。


CL5708I LCD KVM 多電腦切換器支援 IP 連線,可讓近端及遠端的操作者監控及管理多台伺服器;遠端管理人員可透過採用 TCP/IP 通訊協定的網路瀏覽器從網路存取KVM 多電腦切換器。CL5708I 最多可支援 32 位管理人員同時登入單一通道進行電腦存取,其創新的訊息板(Message Board)功能-類似網路聊天程式,可讓管理人員相互溝通、即時交換訊息,使管理人員在共同管理系統架構時能更加順暢有效率。

CL5708I 將 17吋或19吋 的 LED 背光 LCD 液晶螢幕、鍵盤及滑鼠觸控板整合於一個 1U 的抽拉式控制端模組內,可大幅節省機架空間;此外,CL5708I 採用模組化設計,KVM 控制端可與切換器部份分離,以方便維護及整修。

CL5708I 擁有多項先進功能,畫面分割模式(Panel Array Mode)可讓使用者於每台 KVM 多電腦切換器上監看系統架構中的所有伺服器;而透過滑鼠動態同步顯示(Mouse DynaSync™)技術,不需受限於電腦滑鼠加速度的設定,可使近端與遠端滑鼠游標始終自動維持同步。

CL5708I 支援最高層級的安全協定,如瀏覽器 TLS 1.2 加密、RC4 加密以確保鍵盤、滑鼠與影像資訊傳輸的安全性。為了使管理更簡便與有效整合,CL5708I 也支援透過第三方經授權的伺服器進行電腦驗證與授權,包括RADIUS、LDAP、LDAPS 與MS Active Directory。

備註:另有多款機架安裝套件可供選購。相關產品資訊請參考下方相容配件。

CL5708IM: 17" LCD
CL5708IN: 19" LCD

包裝明細

  • 1x CL5708I LCD KVM over IP多電腦切換器 (附標準機架安裝配件)
  • 2x KVM特製線材 (VGA, USB; 1.8 公尺/6 英呎)
  • 1x 控制端特製線材(VGA, USB, PS/2; 27 公尺/0.88 英呎)
  • 1x 韌體更新線材
  • 1x 電源線
  • 1x 使用說明
  • 硬體
  • ATEN 獨家設計的 LED 照明燈 - 於燈光不佳的使用環境下增加鍵盤及觸控板的可視度
  • 整合具備 17吋或19吋 LED 背光 LCD 液晶螢幕的 KVM 控制端於單一抽拉式機身內
  • 節省空間 - 兩組控制端(單一通道)可管理 8 台伺服器
  • 菊鏈串接另外 15 台裝置 - 單一控制端可管理高達 128 台伺服器(相容的 KVM 多電腦切換器包括 ACS1208A、ACS1216A、CS1708ACS1716A)
  • 外接式控制端連接埠 - 可從另一組外接式控制端(VGA 螢幕、USB 或PS/2 鍵盤及滑鼠)管理伺服器
  • 超卓的視訊品質-近端控制端解析度最高可達1280 x 1024 @75 Hz / DDC2B;遠端控制端解析度最高可達1920 x 1200 @ 60Hz / 24 位元色深
  • 雙介面 – 支援配備 PS/2 或 USB 鍵盤及滑鼠的伺服器與控制端
  • LCD 模組上的 USB 連接埠可讓已連接的電腦存取 USB 週邊設備*
  • 在菊鏈串接的架構下,可自動偵測裝置機台位置並顯示於前端面板的 LED 指示燈上,無需手動進行 DIP 設定
  • 支援熱插拔 – 不需關閉切換器電源即可隨時增加或移除伺服器
  • 鍵盤及滑鼠訊號模擬(PS/2 與 USB)-確保多台伺服器可順利切換及同時開機
  • 支援多媒體 USB 鍵盤(Windows、Mac 及 Sun)
  • 支援外接式 USB 滑鼠
  • 螢幕動態顯示技術(Video DynaSync™)-儲存控制端螢幕的EDID(延伸顯示辨識資料),以保持最佳螢幕顯示解析度
  • 可安裝於 (1U) 機架空間
  • 另有多款機架安裝套件(包含簡易型機架安裝套件)可供選購
  • LCD 模組可展開至 120 度,以提供舒適的檢視角度
    * USB 週邊設備功能需以USB 線材連接,以PS/2 線材連接則無此功能。



  • 管理
  • 可透過前端面板按鍵、鍵盤熱鍵、及多國語言OSD 螢幕選單輕鬆切換操作伺服器
  • 允許32 位使用者同時登入
  • 多國語言的 web 使用者介面,可支援近端與遠端OSD 以樹狀架構顯示所連接的電腦
  • 可調整影像品質以彈性適應不同的網路環境
  • 自動掃描模式可持續監看使用者所選擇的電腦狀態
  • 支援廣播模式,可同時於所有選擇的電腦上,透過鍵盤進行同步指令操作(如安裝軟體、系統關閉等)
  • 透過菊鏈串接線,同步為所有串聯的KVM 多電腦切換器(僅限於CS1708ACS1716A)進行韌體更新
  • 可與CC2000 集中管理軟體整合使用
  • 支援備份與復原組態設定及使用者帳號設定
  • 事件日誌功能
  • 支援IPv6



  • 簡易使用的介面
  • 近端控制端的瀏覽器與 AP 圖形化使用者介面(GUI)搭配 OSD 螢幕選單,可提供強大、直覺式、人性化與多國語言的介面,以減少使用者學習時間並提高產能
  • 支援多平台的用戶端系統(Windows、Linux、 Mac、Sun)
  • 支援多種瀏覽器介面(IE、Mozilla、Firefox、Safari、Opera、Netscape)
  • 畫面分割模式可讓使用者從單一螢幕監看多台電腦狀態 - 每個所選的電腦影像輸出可顯示在一個分割的畫面上 -使用者可輕鬆選擇欲檢視的畫面數目
  • 支援 Windows client 與 Java client 軟體;Java client 可在所有的作業系統下運作
  • 可透過熱鍵與 OSD 開啟/關閉警示音
  • 支援多國鍵盤語言:英文(美式)、英文(英式)、法文、德文、德文(瑞士)、希臘文、匈牙利文、 義大利文、日文、韓文、俄羅斯文、西班牙文、瑞典文、繁體中文



  • 先進的安全機制
  • 彈性化加密設計,使用者可分別為鍵盤/滑鼠及影像資料選擇DES、3DES、AES、RC4的任何組合,或隨機的加密方式
  • 支援 TLS 1.2 資料加密及 2048 位元 RSA 認證以確保自瀏覽器登入的安全性
  • 雙層密碼保護機制 - 僅限經授權的使用者瀏覽與控管伺服器,最多可允許 64 位使用者帳號擁有各自的資料設定
  • 支援外部(遠端)驗證機制:RADIUS、LDAP、LDAPS、MS Active Directory
  • 支援 IP/MAC 過濾功能
  • 近端與遠端登入及驗證機制



  • 虛擬遠端桌面視窗
  • 可調整虛擬遠端桌面的視窗尺寸
  • 訊息板功能可讓已登入的使用者相互溝通,並可允許其中一位使用者單獨控管 KVM 功能
  • 支援滑鼠動態同步顯示(Mouse DynaSync™)技術
  • 支援多國語言螢幕(on-screen)鍵盤
  • 支援 BIOS 層級存取

    一人上架安裝套件簡介...
FunctionCL5708IMCL5708IN
電腦連接數
直接連接數88
最大連接數128 (菊鏈串接)128 (菊鏈串接)
連接埠選擇OSD 螢幕選單、熱鍵、面板按鍵OSD 螢幕選單、熱鍵、面板按鍵
連接介面
外部控制端連接埠1 × SPHD 公頭 (黃)1 × SPHD 公頭 (黃)
外接滑鼠連接埠1 × USB Type A 母頭1 × USB Type A 母頭
KVM 連接埠8 × SPHD 母頭 (黃)8 × SPHD 母頭 (黃)
菊鏈連接埠1 × DB-25 公頭 (黑)1 × DB-25 公頭 (黑)
韌體更新1 × RJ-11 母頭1 × RJ-11 母頭
電源1 × 3 針腳交流電源插座1 × 3 針腳交流電源插座
USB連接埠1 × USB Type A 母頭1 × USB Type A 母頭
網路連接埠1 x RJ-45 母頭1 x RJ-45 母頭
開關
重置1 × 半嵌式按鈕1 × 半嵌式按鈕
電源1 × 翹板開關1 × 翹板開關
韌體更新1 × 開關1 × 開關
LCD 調整4 × 按鍵4 × 按鍵
LCD 開啟/關閉1 × LED 按鍵 (橘)1 x LED 按鍵 (橘)
連接埠選擇2 × 按鍵2 × 按鍵
工作站選擇2 × 按鍵2 × 按鍵
LED 燈
連接埠 ID2 x 7 節LED 顯示 (黃)2 x 7 節LED 顯示 (黃)
工作站 ID2 x 7 節LED 顯示 (黃)2 x 7 節LED 顯示 (黃)
電源1 (深綠)1 (深綠)
鎖定1 x Num Lock (綠)
1 x Caps Lock (綠)
1 x Scroll Lock (綠)
1 x Num Lock (綠)
1 x Caps Lock (綠)
1 x Scroll Lock (綠)
線上8 (橘)8 (橘)
面板規格
螢幕尺寸17 吋19 吋
回應時間5 ms5 ms
觀看角度170° (水平) / 160° (垂直)170° (水平) / 160° (垂直)
像素間距0.264 mm x 0.264 mm0.294 mm x 0.294 mm
支援色彩16.7M colors16.7M colors
對比率1000:11000:1
亮度250 cd/m²250 cd/m²
模擬功能
鍵盤 / 滑鼠PS/2, USBPS/2, USB
視訊
近端1280 x 1024 @75 Hz; DDC2B1280 x 1024 @75 Hz; DDC2B
遠端1920 x 1200 @60 Hz1920 x 1200 @60 Hz
掃描間隔1-255 秒1-255 秒
最大輸入額定值100-240V AC, 50-60Hz, 1A100-240 VAC, 50-60Hz, 1A
耗電量AC110V:26.8W:138BTU
AC220V:27.7W:143BTU
AC110V:29W:149BTU
AC220V:29.8W:153BTU
作業環境
操作溫度0-50°C0-50°C
儲存溫度-20-60°C-20-60°C
溼度0-80% RH, 無凝結0-80% RH, 無凝結
機體屬性
外殼材質金屬 + 塑膠金屬 + 塑膠
重量
g (公克), kg (公斤), lb(英磅)
13.49 kg ( 29.71 lb )13.41 kg ( 29.54 lb )
尺寸 - 長 x 寬 x 高
cm (公分), in. (英吋)
48.00 x 64.27 x 4.40 cm
(18.9 x 25.3 x 1.73 in.)
48.00 x 68.92 x 4.40 cm
(18.9 x 27.13 x 1.73 in.)
附註對於部分上機架機種,規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高)





描述版本發布日期檔案名稱
IP Card
Firmware Upgradev2.2.2142023-04-13 cl5708i-5716i-fhdicard-v2.2.214.zip
Firmware Upgradev2.2.2132022-10-13 cl5708i_5716i_fhdicard_v2.2.213.zip
Firmware Upgradev2.2.2122022-03-09 cl5708i_5716i_fhdicard_v2.2.212.zip
Firmware Upgradev2.2.2112021-07-22 cl5708i_5716i_fhdicard_v2.2.211.zip
Firmware Upgradev2.1.2092020-04-10 cl5708I_5716I_fhdicard_v2.1.209.zip
Firmware Upgradev2.1.2082019-12-27 cl5708i_5716i_fhdicard_v2.1.208.zip
Firmware Upgradev2.1.2032018-06-01 cl5708i_5716i_icard_v2.1.203.zip
主機板
Firmware Upgradev2.0.1932021-12-14 cl5708i_5716i_main_v2.0.193.zip
Firmware Upgradev2.0.1922021-07-22 cl5708i_5716i_main_v2.0.192.zip
Firmware Upgradev2.0.1912020-05-22 cl5708i_5716i_main_v2.0.191.005.zip
Firmware Upgradev1.9.1842020-01-09 cl5708i_5716i_main_v1.9.184.zip
Firmware Upgradev1.9.1822019-05-08 cl5708i_5716i_main_v1.9.182.zip
Firmware UpgradeV1.8.1782018-07-05 cl5708i_5716i_main_v1.8.178.zip
Firmware Upgradev1.8.1772018-03-01 cl5708i_5716i_main_v1.8.177.zip
作業系統描述版本發布日期檔案名稱
IP 安裝軟體與公用程式
IP Installerv1.4.1342018-03-22 IPInstaller_v1.4.134.zip
