ATEN宏正中控系统 8键式按键面板(美规,1 Gang)


VK108US
  • 可通过ID旋钮与控制主机轻松配对并通过以太网络通讯
  • 具备未来扩充性- 每台控制主机可连接多达8个按键面板
  • 每个按键均支持多种动作模式,便于灵活设定按键控制行为
  • 直观式的网页图像化控制界面,让按键面板的功能配置简易而轻松
ROHS
Weee

VK108US是一款可完全客制化的8键式按键面板,搭配ATEN中控系统使用,提供您量身订做的实体控制界面。这款1-gang按键面板具备标准嵌墙式面板设计,让您更便于在会议室内随手控制室内设备。为了满足用户针对不同应用环境的中控需求,VK108US提供灵活的按键配置,可任意配置4至8的按键组合,组合总数高达14种,而按键的组装就如同乐高游戏一样容易。

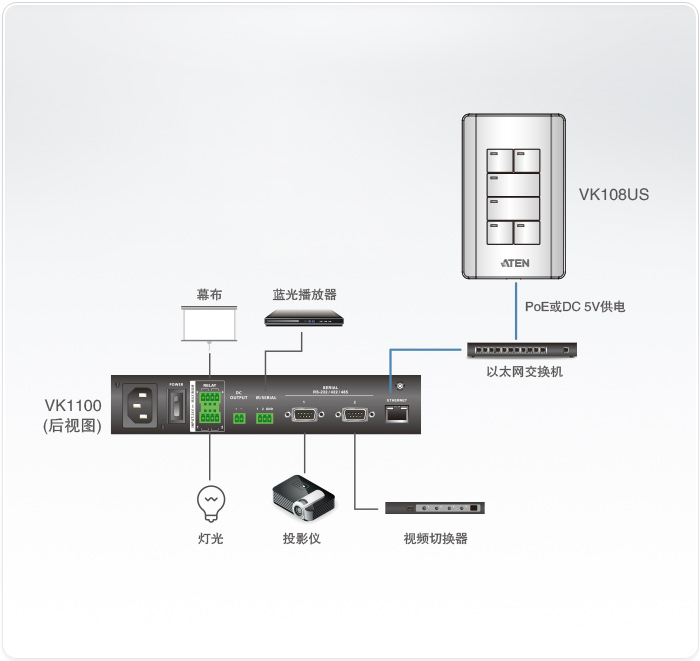

VK108US的设定十分简单,仅需通过局域网络将其与VK2100/VK1100控制主机联机,接下来 VK6000软件将带领您毫不费力地配置您一切的中控需求,让您未来只需通过VK108US即可轻松控制任何与控制主机连接的设备。VK108US与ATEN中控系统提供一套可轻松负担的理想解决方案,特别适合作为小型会议室的主要控制界面,或大型教室与会议中心的第二控制界面。


按键面板配置范例



按键面板的按键配置可以自行组合,可支持4至8个按键的组合,组合总数高达14种。上图范例中显示的是10 种最常用的组合。

物品清单

  • 1x VK108US 按键面板
  • 1x 电源适配器
  • 1x 按键包
  • 1x 接线端子
  • 1x 面板
  • 1x 使用说明
  • 按键面板- 为ATEN中控系统应用提供实体控制界面
  • 按键可自由配置为4至8个按键的组合,组合总数高达14种
  • 系统LED指示灯可供快速检视联机状态
  • 双色按键LED灯,更清楚指示按键状态与位置,在黑暗中也方便切换
  • 可通过ID旋钮与控制主机轻松配对并通过以太网络通讯
  • 具备未来扩充性- 每台控制主机可连接多达8个按键面板
  • 每个按键均支持多种动作模式,便于灵活设定按键控制行为
  • 直观式的网页图像化控制界面,让按键面板的功能配置简易而轻松
  • 通过PoE与DC电源提供备援式电源供应
  • 提供按键雷雕服务
接口
以太网• 1 x RJ-45母头,10/100Base-T
• 支持的协议:ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP功能。如果在30秒内没有分配IP地址,将使用下列的默认IP设置:
IP: 192.168.0.60
子网掩码: 255.255.255.0
开关
控制器 ID1 x 16段开关
重置按钮1 x 半嵌式按钮
功耗DC5V:1.25W:6BTU
DC48V:1.58W:7BTU
环境
操作温度0˚ 至 50˚ C
储存温度-20˚ 至 60˚ C
湿度0 - 80% RH, 无凝结
机体属性
外壳塑料
重量0.13 kg ( 0.29 lb )
尺寸 (长 x 宽 x 高)11.63 x 7.06 x 3.89 cm
(4.58 x 2.78 x 1.53 in.)
附注对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。




描述版本发布日期文件名称
Firmware Upgradev1.0.071 vk108us_v1.0.071.zip
Firmware Upgradev1.0.070 vk108us_v1.0.070.zip
Firmware Upgradev1.0.066 vk108us_v1.0.066.zip
操作系统描述版本发布日期文件名称
Firmware Upgrade Tool
Firmware upgrade toolv1.1.106 FirmwareUpgradeTool_Setup_V1.1.106.zip
