6端口红外线/串口扩充盒


VK236
  • 具备6组可扩充ATEN中控系统的红外线/串行端口
  • 单一VK2100控制主机最多可新增8台VK236扩充盒
  • 可使用ID旋钮快速配对VK236与VK2100控制主机,简化繁复的网络设定
  • 支持以太网络供电(PoE)或DC供电(适配器)
ROHS
Weee

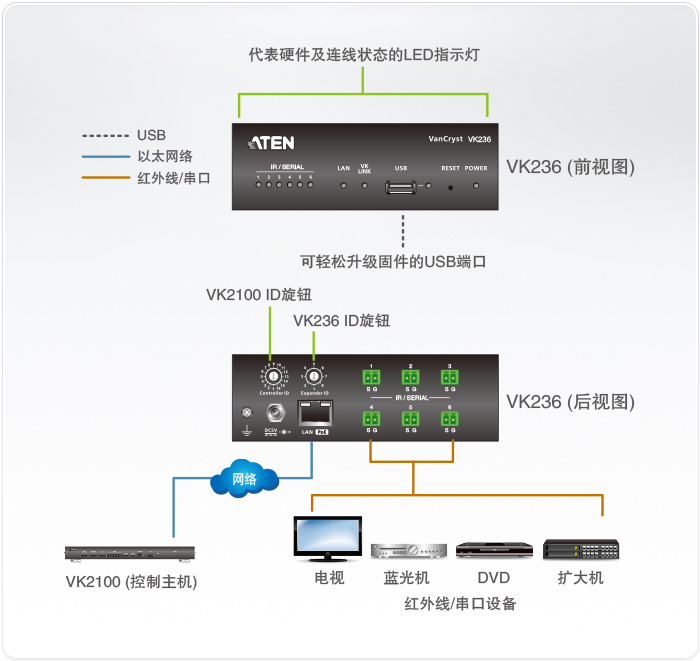

VK236 6端口红外线/串口扩充盒配备6组红外线/串行端口,可弹性扩充ATEN中控系统,让用户可依照安装环境中设备的多少,添加所需的扩充盒到中控系统,即可控制更多的红外线/串口设备。

此外,ATEN中控系统为以太网络联机架构的系统,因此,扩充盒可安装在环境中的任何位置,并通过局域网络LAN的联机轻松连接至VK2100控制主机。

物品清单

  • 1x VK236 6端口红外线/串口扩充盒
  • 1x 电源适配器
  • 1x 机架安装配件
  • 6x 接线端子界面
  • 1x 使用说明
  • 具备6组可扩充ATEN中控系统的红外线/串行端口
  • 单一VK2100控制主机最多可新增8台VK236扩充盒
  • 弹性布建:可通过以太网络联机连接至VK2100控制主机
  • 可使用ID旋钮快速配对VK236与VK2100控制主机,简化繁复的网络设定
  • 支持以太网络供电(PoE)或DC供电(适配器)
  • 可通过USB或网页界面进行固件升级
接口
IR/序列6 x 可编程红外线/单向RS-232连接端口 (6 x 2孔接线端子界面)
红外线: 0至5 V
- 载波频率: 10 KHz ~ 455 KHz
串口: 单向RS-232连接端口( + - 5 V)
- 波特率:300至115200 (默认值:9600)
- 数据位:8 (默认值) 或 7
- 停止位:1 (默认值) 或 2
- 同位:无(默认值),偶数或奇数
以太网• 1 x RJ-45 母头,10/100 Base-T
• 支持通讯协议:ICMP、TCP/IP、DHCP、HTTPS、SSH
• 支持DHCP。如果30秒内没有指派IP,将会使用以下默认IP设定:
IP:192.168.0.60
子网掩码:255.255.255.0
开关
控制器 ID1 x 16 段旋钮
扩充盒ID1 x 8 段旋钮
重置按钮1 x 内嵌式按键
USB1 x USB Type A (只供固件更新使用)
功耗DC5V:1.31W:17BTU
DC48V:1.64W:18BTU
环境
操作温度0˚ 至 50˚ C
储存温度-20˚ 至 60˚ C
湿度0 - 80% RH, 无凝结
机体属性
外壳金属
重量0.45 kg ( 0.99 lb )
尺寸 (长 x 宽 x 高)13.00 x 7.58 x 4.20 cm
(5.12 x 2.98 x 1.65 in.)
附注对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。



描述版本发布日期文件名称
Firmware Upgradev2.2.213 vk236_v2.2.213.001.zip
Firmware Upgradev2.1.204 vk236_v2.1.204.zip
Firmware Upgradev2.0.191 vk236_v2.0.191.zip
Firmware Upgradev1.6.156 vk236_v1.6.156.zip
操作系统描述版本发布日期文件名称
Firmware Upgrade Tool
Firmware upgrade toolv1.1.106 FirmwareUpgradeTool_Setup_V1.1.106.zip
Firmware upgrade toolv1.1.104 FirmwareUpgradeTool_Setup_V1.1.104.zip
Firmware upgrade toolv1.0.066 FirmwareUpgradeTool_Setup_V1.0.066.zip
