20A/16A 16-아울렛 계측 & 스위치 에코 PDU


PE6216
  • 각각의 아웃렛에 의한 로컬 및 원격 전원 아웃렛 제어 (On, Off, Power Cycle)

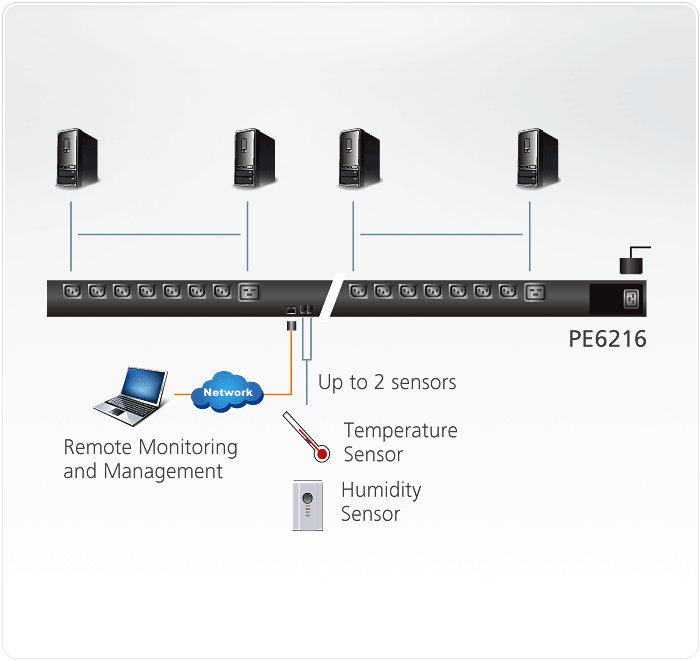

  • 환경 모니터링 - 랙의 온도와 습도 모니터링을 위한 외부 온도 / 습도 / 차압 센서 지원
  • 사전 과부화 보호(POP) - 현재 작동 작치의 과부화를 보호하기 위해 아웃렛에서 자동으로 차단
  • 네트워크 인터페이스: TCP/IP, UDP, HTTP, HTTPS, SSL, SMTP, DHCP, NTP, DNS, auto sense, Ping
ROHS
Weee
PE6216은 NRGence 라인의 제품으로써, ATEN은 효과적으로 데이터 센터의 전력 사용의 효율성을 높일 수 있는 녹색 에너지 전원 분배 장치(PDU)의 새로운 세대를 개발했습니다. NRGence PE6216 에코 PDU는 16개의 AC 아웃렛을 포함하고 있으며, 다양한 IEC 또는 NEMA 소켓 구성에 사용할 수 있는 지능형 PDU 입니다.

데이터 센터 IT 장비(서버, 스토리지 시스템, KVM 스위치, 네트워크 장비, 시리얼 데이터 장비 등)의 안전하고, 통합되며, 지능적인, 전원 관리 (power on, off, cycle)뿐만 아니라, 센서*를 통해 데이터 센터의 환경 상태를 모니터링 할 수 있는 기능을 제공합니다.

PE6216 에코 PDU는 실시간 전력 측정과 함께 원격 전원 제어를 제공합니다. - TCP/IP 연결을 통해 PDU에 연결된 장치의 전원 상태를 PDU 또는 Bank 레벨로 다양한 장소에서 제어하고 모니터링 할 수 있습니다.

사용자가 각각의 장치 On/Off 를 전환 할 수 있도록, 각 아웃렛의 전원 상태를 개별적으로 설정 할 수 있습니다. 에코 PDU는 종합적인 전원 분석 보고서를 제공합니다. - 전류, 전압, 전원, 전력량의 정확한 측정 값을 실시간으로 표시합니다.

NRGence 에코 PDU는 써드 파티 v1, v2 & v3 SNMP 매니저 소프트웨어 및 ATEN 에코 센서 (에코 PDU 매니저 소프트웨어)를 지원합니다. 에코 센서는 다양한 장치를 관리하기 위한 간편한 방법을 제공합니다. PDU 장치와 PDU에 연결된 설비의 전원 상태를 모니터링 하기 위한 직관적이고 사용자 친화적인 GUI (그래픽 사용자 인터페이스)를 제공합니다

고급 보안 기능 및 운영의 편리성을 통해 에코 PDU는 원격으로 다양한 컴퓨터 설비의 전원 액세스를 관리하고 최대한 효율적인 방법으로 전력 자원을 할당 할 수 있는 가장 편리하고 신뢰할 수 있으며, 비용 효율적인 방법 입니다.

*센서는 별도 구매 제품입니다. 센서를 설비에 연동하는 경우 보다 완벽한 에너지 효율 데이터와 차트의 생성이 가능합니다.

포장 내용물

  • 1x PE6216 에코 PDU
  • 1x 전원 코드
  • 1x 랙 마운트 키트
  • 1x CD ROM (설명서, 에코 센서 소프트웨어)
  • 1x 사용자 안내서
  • 전원 분배
  • 후방에 설치할 수 있는 공간 절약형 0U 랙 마운트 설계
  • IEC 또는 NEMA 아웃렛 모델
  • 3 x 7 세그먼트 전면 패널 LED에 전류, PDU/Bank의 IP 주소 표시
  • 원격 사용자는 브라우저의 웹 페이지를 통해 PDU/Bank 상태를 모니터링 가능
  • 세이프 셧다운(Safe shutdown) 지원
  • 장비의 고유 전원과 전원 아웃렛의 전원 분리 – 장치의 과부하로 인한 회로 차단시 사용자 인터페이스는 지속적으로 액세스 가능


    원격 액세스
  • TCP/IP 및 내장된 10/100 이더넷 포트를 통한 원격 전원 제어
  • 네트워크 인터페이스: TCP/IP, UDP, HTTP, HTTPS, SSL, SMTP, DHCP, NTP, DNS, auto sense, Ping
  • 에코 PDU 전원 관리 소프트웨어 - 에코 센서
  • SNMP 매니저 V1, V2 & V3


    운영
  • 각각의 아웃렛에 의한 로컬 및 원격 전원 아웃렛 제어 (On, Off, Power Cycle)
  • 다양한 전원 제어 방식 –  Wake on LAN, System After AC Back, Kill the Power
  • 전원 on 순서 - 사용자는 각 아웃렛의 장비가 올바른 순서로 켜질수 있도록 전원 on 순서 및 시간 지연 설정 가능
  • 브라우저 기반 사용자 인터페이스를 통한 손쉬운 설정 및 조작
  • 멀티브라우저 지원 (IE, Mozilla, Firefox, Chrome, Safari, Opera, Netscape)
  • 전원이 없는 동안 타이머의 동작을 유지하기 위한 RTC 지원
  • 최대 8명의 사용자와 1명의 관리자 계정 지원
  • 사전 과부화 보호(POP) - 현재 작동 작치의 과부화를 보호하기 위해 아웃렛에서 자동으로 차단


    관리
  • PDU/Bank 레벨의 전원 상태 측정
  • PDU와 Bank 레벨 모두 또는 한쪽의 전류, 전압, 전원 손실을 LED에 표시
  • PDU 레벨의 모니터링을 위해 브라우저 기반 UI에 실시간 통합 전류, 전압, 전원과 전원 손실 표시
  • 환경 모니터링 - 랙의 온도와 습도 모니터링을 위한 외부 온도 / 습도 / 차압 센서 지원
  • 전류와 전압 임계값 설정
  • 아웃렛의 명칭 설정 지원
  • Outlet-by-outlet 기반의 사용자 아웃렛 액세스 할당
  • 이벤트 로깅 및 시스템 로그 지원
  • 펌웨어 업그레이드
  • 다국어 지원: 영어, 중국어(번체, 간체), 일본어, 독일어, 이탈리아어, 스페인어, 프랑스어, 러시아어


    보안
  • 2단계 패스워드 보안
  • 패스워드 보안과 향상된 암호 기술(128 bit SSL)이 포함된 강력한 보안 기능
  • 원격 인증 지원: RADIUS


    에코 센서 에너지 관리 소프트웨어*
  • 동일한 인트라넷의 모든 PE 장치를 자동으로 감지
  • 원격 실시간 전력 측정 및 모니터링
  • 원격 실시간 환경 센서 모니터링
  • 모든 PE 장치 플로팅/모니터링
  • 임계값 초과시 SMTP와 시스템 로그로 알림
  • 전원 분석 보고서

    * 에코 센서는 NRGence™ PDU와 함께 사용할 수 있도록 설계되었습니다, ​​모든 PE 시리즈 패키지와 함께 설치됩니다.

FunctionPE6216APE6216BPE6216G
전기
공칭 입력 전압100 – 120 VAC100 – 240 VAC100 – 240 VAC
최대 입력 전류20A(Max)20A(Max)16A(Max)
입력 주기50-60 Hz50-60 Hz50-60 Hz
입력 연결NEMA 5-20PNEMA 6-20PIEC 60320 C20
입력 전력2400 VA(Max)4160 VA(Max)3680 VA(Max)
아울렛 유형Total: 14 x NEMA 5-15R + 2 x NEMA 5-20R
Bank1-1: Outlet 1 – 8; 7 x NEMA 5-15R + 1 x NEMA 5-20R
Bank1-2: Outlet 9 – 16; 7 x NEMA 5-15R + 1 x NEMA 5-20R
Total: 14 x IEC320 C13 + 2 x IEC320 C19
Bank1-1: Outlet 1 – 8; 7 x C13 + 1 x C19
Bank1-2: Outlet 9 – 16; 7 x C13 + 1 x C19
Total: 14 x IEC320 C13 + 2 x IEC320 C19
Bank1-1: Outlet 1 – 8; 7 x C13 + 1 x C19
Bank1-2: Outlet 9 – 16; 7 x C13 + 1 x C19
공칭 출력 전압100 – 120 VAC100 – 240 VAC100 – 240 VAC
최대 출력 전류 (아울렛)NEMA 5-15R: 15A(Max)
NEMA 5-20R: 20A(Max)
C13: 15A(Max)
C19: 20A(Max)
C13: 15A(Max)
C19: 20A(Max)
최대 출력 전류 (뱅크)20A(Max)20A(Max)16A(Max)
최대 출력 전류 (전체)20A(Max)20A(Max)16A(Max)
브레이커1 x 20A Non-Fuse Breaker1 x 20A Non-Fuse Breaker1 x 16A Non-Fuse Breaker
미터링Bank Level Current, Voltage, VA , PF and kWh MonitoringBank Level Current, Voltage, VA , PF and kWh MonitoringBank Level Current, Voltage, VA , PF and kWh Monitoring
아울렛 전환YesYesYes
환경 센서 포트222
미터링 정확도Voltage Range: 100VAC ~ 250VAC +/-1%
Power Range: 100W ~ Maximum Capacity +/- 2%
Current Range: 0.1A~1A +/- 0.1A, 1A~20A +/-1%
Voltage Range: 100VAC ~ 250VAC +/-1%
Power Range: 100W ~ Maximum Capacity +/- 2%
Current Range: 0.1A~1A +/- 0.1A, 1A~20A +/-1%
Voltage Range: 100VAC ~ 250VAC +/-1%
Power Range: 100W ~ Maximum Capacity +/- 2%
Current Range: 0.1A~1A +/- 0.1A, 1A~20A +/-1%
제품 외관
크기 (L X W X H)132.48 x 6.60 x 4.40 cm
(52.16 x 2.6 x 1.73 in.)
132.48 x 6.60 x 4.40 cm
(52.16 x 2.6 x 1.73 in.)
132.48 x 6.60 x 4.40 cm
(52.16 x 2.6 x 1.73 in.)
무게3.73 kg ( 8.22 lb )3.73 kg ( 8.22 lb )3.73 kg ( 8.22 lb )
전력 코드 길이3 m3 m3 m
사용 환경
온도 (동작 /저장)0–50°C / -20–60°C0–50°C / -20–60°C0–40°C / -20–60°C
습도 (동작 & 저장)0–80% RH, Non-Condensing0–80% RH, Non-Condensing0–80% RH, Non-Condensing
지원 버전
EMC 인증FCC, Others by RequestFCC, Others by RequestCE, C-Tick, Others by Request
안전 인증cTUVus, PSE, Others by RequestcTUVus, PSE, Others by RequestTUV-CB, GOST, Others by Request
노트일부 랙 마운트 제품은,WxDxH의 표준 물리적 치수를 LxWxH 형식으로 사용하고 있습니다.




설명버전릴리스 날짜파일 이름
Firmware Upgradev1.4.137 pe6216_v1.4.137.zip
Firmware Upgradev1.4.136 pe6216_v1.4.136.zip
Firmware Upgradev1.4.134 pe6216_v1.4.134.zip
Firmware Upgradev1.3.129 pe6216_v1.3.129.zip
Firmware Upgradev1.2.118 pe6216_v1.2.118.bin
Firmware Upgradev1.1.108 pe6216_v1.1.108.bin
Firmware Upgradev1.0.065 pe6216_v1.0.065.bin
운영 체제설명버전릴리스 날짜파일 이름
기타
MIB Filev1.1.115 PE_MIB_File_v1.1.115.zip
