Sistema de Controlo ATEN - Painel de Controlo de 8 botões (US, 1 Gang)


VK0100
MSRP: Quote Upon Request
  • Painel de Controlo de 8 botões totalmente personalizável que integra um controlador com um teclado

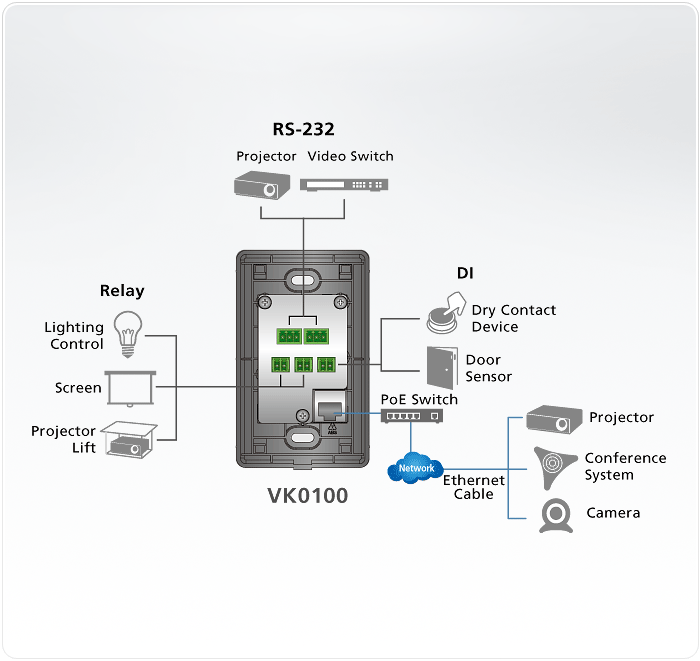

  • Suporte para várias ligações de interface de controlo: 2 x portas RS-232, 2 x Canais de retransmissão, 1 x entrada digital e 1 x porta Ethernet
  • 14 combinações diferentes de 4 a 8 botões
  • Disponível em preto ou branco
ROHS
Weee

VK0100 é um Painel de Controlo de 8 botões totalmente personalizável que integra um controlado com teclado como solução tudo-em-um. Pensado para pequenas/médias salas de reuniões ou de controlo de sala de aula, VK0100 proporciona uma solução pronta a utilizar que liga facilmente dispositivos, configurável através do intuitivo Software Configurador VK6000, e personaliza de forma flexível as funções e disposição dos botões do teclado para ir de encontro à maioria das aplicações.

O Sistema de Controlo ATEN é um sistema de gestão com base em Ethernet, que liga todos os dispositivos hardware encontrados numa sala para controlo centralizado, sem esforço. O Painel de Controlo VK0100 não só desempenha um papel como controlador principal que liga os dispositivos hardware, mas também funciona como interface de controlo com botões e disposição personalizáveis. Criado a pensar em flexibilidade, o Painel de Controlo one-gang pode ser colocado em 14 diferentes combinações de 4 a 8 botões que se encaixam como peças de Lego. Ao ligar à rede local, os utilizadores verificarão quão simples é usar o software VK6000 para configurar o controlo desejado de qualquer dispositivo ligado a partir do Painel de Controlo. Com o Painel de Controlo pronto a usar, tem controlo imediato e inteligente das divisões a partir de um Painel de Controlo que pode gerir qualquer dispositivo na divisão.

Nota: Este modelo também está disponível em preto – Número de artigo: VK01001, um produto por encomenda. Para realizar uma encomenda, contacte o seu representante ATEN regional.

Exemplo de Disposição das Teclas



Colocação personalizada de botões no Painel de Controlo em 14 diferentes combinações de 4 a 8 botões. O exemplo acima mostra os 10 habitualmente mais usados.

Conteúdo da embalagem

  • 1x Painel de Controlo de 8 botões VK0100
  • 1x Pacote de botões
  • 6x Blocos de Terminais
  • 1x Placa frontal
  • 1x Instruções do Utilizador
  • Painel de Controlo VK0100
    • Suporte para várias ligações de interface:
      •  2 x portas RS-232
      •  2 x Canais de retransmissão
      •  1 x canal de entrada digital
      •  1 x porta Ethernet
    • Totalmente personalizável com 14 combinações diferentes de 4 a 8 botões
    • Disponível em preto ou branco
    • Suporte para KNX IP nativo para a criação de sistemas de gestão
    • Compatível com Telnet, TCP, UDP, HTTP, HTTPS, ONVIF, e PJLink
    • Suporte para cópia de segurança de ficheiro de projeto1
    • GUI web intuitiva para fácil configuração do sistema
    • Suporte para comunicação SSH para monitorização de dados2
    • Indicação LED relativamente a ligação e estado do hardware
    • LEDs de duas cores para clara indicação em ambientes escuros
    • Fontes de alimentação redundantes - Alimentação por Ethernet e DC 5 V (opcional)
    • Serviço personalizado de escrita em botão



  • Software Configurador VK6000
    • Configuração de perfil simples em simples passos através de GUI intuitiva
    • GUI personalizável a ser usada em dispositivos móveis e PC3
    • Suporte para ControlAssist que permite controlo do PC4
    • Gerador de base de dados integrada para configuração de controlador de dispositivos e gestão de dispositivos global
    • Biblioteca ATEN integrada, com mais de 10 000 controladores de dispositivos e controladores completos de produtos ATEN VanCryst
    • Comunicação de duas vias permite a monitorização de eventos definidos pelo utilizador, para acionar automaticamente as ações subsequentes
    • Ferramenta de teste para verificar comandos em acção, antes de carregar o perfil para o Painel de Controlo VK0100

      Nota:
      1. Cada Caixa de Controlo ATEN é capaz de salvaguardar um ficheiro de projeto.
      2. O protocolo SSH pode ser usado para monitorizar os dados de receção/transmissão do Painel de Controlo.
      3. Licença adicional necessária para controlo móvel.
      4. Para detalhes sobre as ações de controlo de PC suportadas, consulte o Manual do Utilizador do Sistema de Controlo ATEN.
Interfaces
Disposição das teclas4~8 botões personalizáveis em 14 disposições de teclado
Série• 2 x Portas bidireccionais RS-232
(2 x Conectores de bloco de terminais com 3 pólos);
 – Velocidade de transmissão: 300 a 115200 (predefinição: 9600);
 – Bits de dados: 8 (predefinição) ou 7;
 – Bit de paragem: 1 (predefinição) ou 2;
 – Paridade: Não (predefinição), par ou Ímpar
Relé• 2 x Canais de retransmissão (2 x Conectores de bloco de terminais de 2 pólos);
• Retransmissores normalmente abertos e isolados;
• Contacto nominal: Máx. 24 V DC, 1 A
E/S• 1 x Canal de Entrada Digital
(1 x Conectores de bloco de terminais com 2 pólos);
 – Modo VDC
Amplitude da tensão de entrada: 0 a 5 V DC;
Amplitude programável: 1 a 5 V DC;
 – Modo contacto seco
Pull-up 2k ohms para + 5 V DC
Ethernet• 1 x RJ-45 Fêmea, 10/100Base-T
• Protocolo suportado: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP-activado. Serão usadas as seguintes predefinições IP caso não seja atribuído um IP em 30 segundos:
IP: 192.168.0.60
Máscara de subrede: 255.255.255.0
Comutadores
ID do controlador1 x Interruptor de 16 segmentos
Especificações ambientais
Temperatura de funcionamento0 - 50 °C
Temperatura de armazenamento-20 - 60 °C
Humidade0 - 80 % HR, sem condensação
Propriedades físicas
CaixaPlástico
Peso0.16 kg ( 0.35 lb )
Dimensões (C x L x A)11.63 x 7.06 x 4.80 cm
(4.58 x 2.78 x 1.89 in.)
NotaPara alguns produtos de montagem em prateleira, tenha em consideração que as dimensões físicas padrão LxPxA são expressas no formato CxLxA.




Desc.Ver.Data de lançamentoNome do ficheiro
Firmware Upgradev2.7.2632020-04-17 vk0100_v2.7.263.001.zip
Firmware Upgradev2.6.2552020-01-17 vk0100_v2.6.255.001.zip
Firmware Upgradev2.5.2432019-05-06 vk0100_v2.5.243.004.zip
Firmware Upgradev2.4.2342019-02-01 vk0100_v2.4.234.003.zip
Sistema OperativoDesc.Ver.Data de lançamentoNome do ficheiro
ATEN Certified Drivers
Drivers for ATEN Control System
Search for drivers
Firmware Upgrade Tool
Firmware upgrade toolv1.2.1132020-06-16 FirmwareUpgradeTool_Setup_V12.113.003.zip
