Настенный удлинитель HDMI HDBaseT-Lite (1080p@40м)


VE806

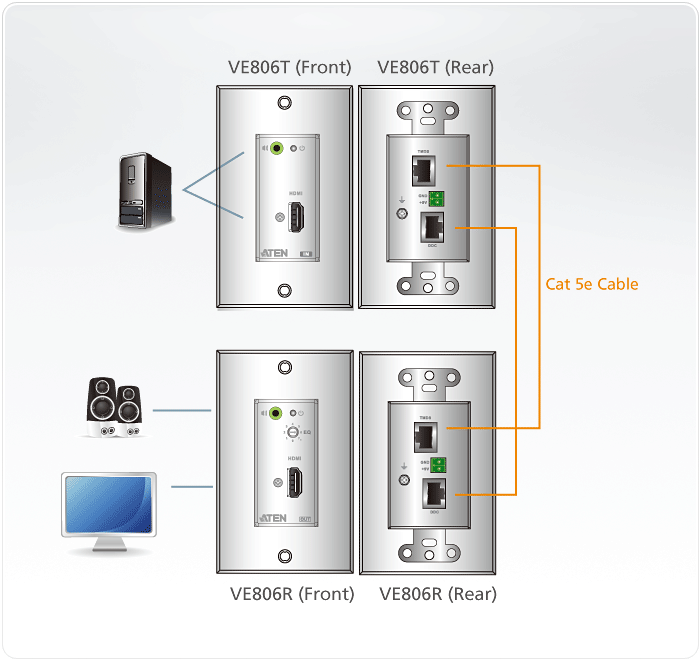

  • Используются два кабеля Cat 5e для подключения локального и удаленного блоков – один для передачи видео- и звуковых сигналов, другой для передачи питания, «проброса» EDID и аутентификационных HDCP-ключей*
  • Видео высокого качества  – до 1080p@60Гц (40м), 1080i@60Гц (60м)
  • 8-сегментный переключатель регулировки сигнала оптимизирует качество отображения
  • Тип корпуса Decora совместим с большинством настенных панелей
HDMI

Настенный HDMI-видеоудлинитель VE806 с монтажной панелью US увеличивает расстояние передачи HDMI и звуковых сигналов до 60 метров, при использовании кабеля Cat 5e. Устройство поддерживает популярные широкоформатные экраны и обеспечивает высокое качество передачи видео на большие расстояния. VE806 имеет возможность как увеличить расстояние, так и количество источников / дисплеев.


VE806 способен получать питание от передатчика или приемника, и использует второй кабель Cat 5e для передачи питания, «проброса» EDID и аутентификационных HDCP-ключей. Компактный дизайн VE806 избавляет от необходимости использования большого количества кабелей и позволяет аккуратную и удобную установку. Это идеальное решение для залов, музеев и любого помещения, требующего скрытной инсталляции оборудования или кабелей.

Комплектация

  • 1x VE806T HDMI Over Cat 5 удлинитель настенной панели
  • 1x VE806R HDMI Over Cat 5 удлинитель настенной панели
  • 1x Терминальный разъем
  • 1x Адаптер питания
  • 1x Руководство пользователя
  • Используются два кабеля Cat 5e для подключения локального и удаленного блоков – один для передачи видео- и звуковых сигналов, другой для передачи питания, «проброса» EDID и аутентификационных HDCP-ключей*
  • Удаленное питание от передатчика или приемника**
  • Увеличение расстояния между источником и дисплеем HDMI
  • Видео высокого качества  – до 1080p@60Гц (40м), 1080i@60Гц (60м)
  • HDMI (3D, Deep Color); совместимо с HDCP
  • 8-сегментный переключатель регулировки сигнала оптимизирует качество отображения
  • Поддержка широкоэкранных форматов
  • Поддержка горячего подключения
  • Тип корпуса Decora совместим с большинством настенных панелей
  • Светодиодная индикация статуса питания / подключения
  • Поддержка стереозвука
  • Встроенная защита от статического электричества 8КВ/15КВ
  • Простота установки
  • Настенный тип монтажа без дополнительного инструмента
  • Plug-and-play –  не требуется установка дополнительного ПО

    Примечание:
    Подключение второго кабеля Cat 5e требуется для удаленного питания.
    **Адаптер питания может быть подключен как к передатчику, так и к приемнику, который запитывается удаленно от другого блока.
FunctionVE806RVE806T
Видеовход
ИнтерфейсыНет1 x гнездо HDMI тип А (черного цвета)
ИмпедансНет100 Ω
Макс. расстояниеНет3 м
Видеовыход
Интерфейсы1 x гнездо HDMI тип А (черного цвета)Нет
Импеданс100 ΩНет
Видео
Макс. скорость передачи данных6,75 гбит/с (2,25 гбит/с на каждую полосу)6,75 гбит/с (2,25 гбит/с на каждую полосу)
Макс. частота пикселизации225 MГц225 MГц
СоответствиеHDMI (3D, Deep Color)
Совместимость с HDCP
HDMI (3D, Deep Color)
Совместимость с HDCP
Макс. разрешение/ РасстояниеДо 1080p при 40 м; 1080i при 60 мДо 1080p при 40 м; 1080i при 60 м
Аудио
ВходНет1 x гнездо HDMI тип А (черного цвета)
Выход1 x гнездо HDMI тип А (черного цвета)Нет
Разъемы
Питание1 x клеммная колодка (зеленого цвета)1 x клеммная колодка (зеленого цвета)
ЭнергопотреблениеDC9V:2.28W:11BTUDC9V:2.33W:11BTU
Температура и влажность
Рабочая температура0 - 50°C0 - 50°C
Температура хранения-20 - 60°C-20 - 60°C
Влажность0-80% рт. ст. без образования конденсата0-80% рт. ст. без образования конденсата
Физические свойства
КорпусМеталлическийМеталлический
Масса0.17 kg ( 0.37 lb )0.17 kg ( 0.37 lb )
Размеры (Д х Ш х В)10.41 x 4.44 x 4.00 cm
(4.1 x 1.75 x 1.57 in.)
10.41 x 4.44 x 4.00 cm
(4.1 x 1.75 x 1.57 in.)
Картонная упаковка5 шт.5 шт.
ПримечаниеОбратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).
