32-портовый консольный сервер с двумя блоками питания/LAN для подключения устройств с последовательным интерфейсом


SN0132CO
  • Безопасный внутренний (in-band) и внешний (out-of-band) доступ к последовательной консоли
  • Поддержка различных режимов работы – консольное управление, прямое консольное управление реальный COM-порт, TCP-сервер/клиент, UDP-сервер/клиент и виртуальный модем
  • Функция автоматического определения сигналов DTE/DCE, обеспечивающая прямое подключения к сетевым коммутаторам Cisco (и другим совместимым устройствам) без специализированных консольных (rollover) кабелей для более удобного развертывания ИТ-инфраструктуры
  • Поддержка обнаружения состояния (онлайн/офф-лайн) подключенных последовательных устройств (включая блоки клеммных разъемов) - автоматическое отправление уведомления при переходе подключенных устройств в автономный (офф-лайн) режим для наблюдения за их статусом
ROHS
Weee

Компания ATEN выпускает новое поколение консольных серверов для подключения устройств с последовательным интерфейсом серии SN01xxCO, представленную моделями SN0108CO, SN0116CO, SN0132CO, SN0148CO. Обладая двумя блоками питания и разъемами локальной сети, данные модели объединяют в себе передовые технологии для выполнения удобной установки, обеспечения безопасного доступа к устройствам с последовательным интерфейсом, простого управления и всестороннего контроля, который необходим для центров обработки данных.

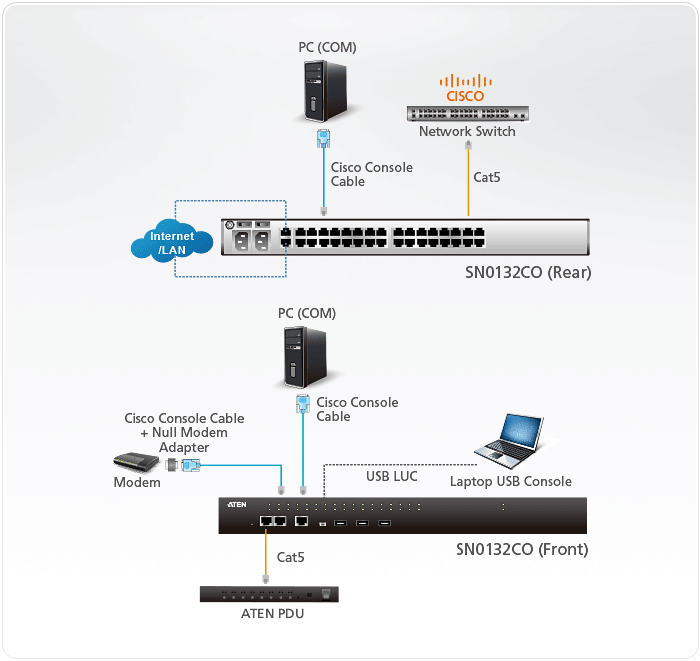

Для наиболее быстрого развертывания ИТ-инфраструктуры в устройствах серии SN01xxCO реализован вывод контактов аналогичный Cisco и функция DTE/DCE с автоматическим распознаванием, что позволяет выполнять прямое подключение к сетевым коммутаторам Cisco (и другим совместимым устройствам) без использования специализированных консольных (rollover) кабелей. Кроме того, для наблюдения за статусом устройств модели серии SN01xxCO поддерживают обнаружение оперативного (онлайн) состояния подключенных последовательных устройств (включая блоки клеммных разъемов). При переходе подключенных устройств в автономный (офф-лайн) режим, администратору будет отправлено уведомление по электронной почте.

Наличие двух портов Ethernet и блоков питания в устройствах серии SN01xxCO обеспечивает резервирование питания, а также возможности резервирования сетевого соединения или работы с двумя IP-адресами, что повышает отказоустойчивость и предоставляет круглосуточный доступ к последовательным устройствам. Для более гибкой реализации в серии SN01xxCO также предлагаются варианты устройств с двумя источниками питания постоянного тока*.

Консольные серверы серии SN01xxCO доступны в 8-, 16-, 32-, 48-портовых моделях и позволяют получить, как внутренний (in-band) так и внешний (out-of-band, OOB) доступ к серверам и сетевым устройствам непосредственно через Telnet/SSH-клиентов, либо приложения для просмотра на базе Java. С помощью функции внешнего доступа (OOB) ИТ-менеджеры могут управлять сетевыми устройствами в серверных комнатах (такими как, маршрутизаторы, коммутаторы и ИБП), используя для управления сети, которые отделены от основных/производственных коммуникаций. Это особенно важно в тех случаях, когда возникают трудности с доступом в производственную сеть и администраторы могут получить к ней доступ с помощью консольного сервера. Предлагается несколько различных способов OOB-доступа, такие как: прямое консольное соединение с локального компьютера, консольное соединение с ноутбука через USB, соединение через модем по телефонной сети, либо гибридное сетевое соединение с использованием двух портов LAN (один из которых подключен к производственной сети, а другой подключен к сети управления).

Также в данных моделях реализованы различные технологии безопасности, такие как шифрование данных TLS 1.2, 2048-битные сертификаты RSA, настраиваемые пользовательские разрешения для доступа и управления к портам, локальная/удаленная/сторонняя аутентификация и авторизация, фильтр IP/MAC-адресов и сертифицированная FIPS 140-2 криптография, что гарантирует администраторам безопасность для простого и высокоуровневого доступа. Права доступа и привилегии могут быть индивидуально назначены для 8/16/32/48 последовательных портов. При этом для гарантированной защиты и функций управления обеспечивается шифрование данных. Возможность регистрации системных событий и оповещение о них помогают быстро решать проблемы и снизить риски, в то время, как аутентификация по консолидированному паролю упрощает управление устройством.

Модели серии SN01xxCO могут использоваться для подключения устройств с последовательным интерфейсом к сети Ethernet. Это позволяет обеспечить доступ и контроль в применениях с повышенными требованиями – для управления производственным процессом, сбора данных, мониторинга среды, удаленной работы оборудования и управления им. Администраторам доступно несколько режимов работы, включая консольное управление (Console Management), прямое консольное управление (Console Management Direct), реальный COM-порт (Real COM Port), TCP-сервер/клиент, UDP-сервер/клиент и виртуальный модем (Virtual Modem). Кроме того, устройства серии SN01xxCO работают совместно с системами удаленного управления питанием PDU (блоками распределения питания) компании ATEN**. Для обеспечения централизованного доступа к последовательным устройствам и интегрированного управления питанием обе линейки могут использоваться при помощи программного обеспечения ATEN CC2000.

Обладая широкими возможностям, а также благодаря простому и безопасному удаленному управлению устройствами с последовательным интерфейсом, модели серии SN01xxCO помогут максимизировать ИТ-производительность, повысить масштабируемость, а также снизить затраты на установку и эксплуатацию. Консольные серверы для подключения устройств с последовательным интерфейсом сэкономят Ваше время и деньги, позволяя администраторам управлять своими центрами обработки данных практически из любой точки мира, сводя к минимуму затраты на командировки и время на обслуживание, обеспечивая высочайшую доступность услуг центров обработки данных.

*Поставляется с источниками постоянного тока по запросу (SN0108COD / SN0116COD / SN0132COD / SN0148COD).
**Серия устройств PG

Комплектация

  • 1x консольный сервер SN0132CO
  • 1x USB-кабель для локальной консоли на базе ноутбука
  • 2x кабеля питания (для моделей с БП переменного тока)
  • 1x комплект для монтажа в стойку
  • 1x комплект ножек (4 шт.)
  • 1x руководство пользователяs
  • Системный доступ и возможности
    • Безопасный внутренний (in-band) и внешний (out-of-band) доступ к последовательной консоли
    • Доступ с помощью интуитивно понятного графического интерфейса на основе браузера
    • Терминальный доступ с помощью интерфейса на основе управляемого меню
    • Доступ через модем с поддержкой функций dial-in/dial-back/dial-out
    • USB-порты на передней панели для подсоединения USB-носителей информации или адаптеров для ПК с USB интерфейсом
    • USB-порт для дополнительной локальной консоли на базе ноутбука (Laptop USB Console)
    • Два Ethernet-порта для повышения отказоустойчивости или для доступа с двух IP-адресов
    • Сдвоенный источник питания



  • Управление последовательной консолью
    • Наличие функции автоматического определения сигналов DTE/DCE, обеспечивающей прямое подключения к сетевым коммутаторам Cisco (и другим совместимым устройствам) без специализированных консольных (rollover) кабелей для более удобного развертывания ИТ-инфраструктуры
    • Поддержка обнаружения состояния (онлайн/офф-лайн) подключенных последовательных устройств (включая блоки клеммных разъемов) - автоматическое отправление уведомления при переходе подключенных устройств в автономный (офф-лайн) режим для наблюдения за их статусом
    • Удобный и простой доступ к последовательному устройству с помощью Telnet/SSH-клиента, либо клиента независимых производителей, например PuTTY
    • Простой доступ к порту с возможностью выбора приложения для просмотра на базе ActiveX или Java
    • Обширный функционал программы просмотра - копирование/вставка, импорт данных, регистрация событий, Macro-функции, возможность широковещания и поддержка работы с доской объявлений
    • Поддержка Sun Solaris (Solaris ready) - поддержка работы с Sun “break-safe”
    • Поддержка сообщений тревожного оповещения (Alert Strings) - всякий раз при соответствии предопределенных строк сообщению, отправленному последовательным устройством, консольный сервер сообщит Вам об этом с помощью SNMP Trap-предупреждение и/или по электронной почте
    • Фильтр команд – ограничивает пользователя от выполнения заданных администратором команд
    • Возможность одновременного доступа нескольких пользователей к одному и тому же порту - до 16 подключений на порт
    • Возможность выбора режима одновременного доступа - Exclusive/Occupy/Share
    • Возможность интеграции с PDU (блоками распределения питания) компании ATEN на уровне порта*



  • Безопасность
    • Поддержка шифрования данных с использованием TLS 1.2 и RSA 2048-битных сертификатов для обеспечения безопасного входа пользователей через браузер
    • Настраиваемые пользовательские разрешения для доступа к порту и управления им
    • Поддержка локальной/удаленной аутентификации и авторизации
    • Возможность идентификации с помощью решений сторонних производителей - поддержка RADIUS, TACACS+, LDAP/AD и Kerberos
    • Поддержка фильтрации по IP и MAC-адресам для повышения безопасности
    • Высокоуровневая безопасность - поддержка стандартов безопасности FIPS 140-2 уровня 1, в которых используется встроенный криптографический модуль OpenSSL, сертифицированный FIPS 140-2 (сертификат № 1747, № 2398, № 2473)



  • Управление системой
    • Конфигурирование системы с помощью веб-браузера, Telnet/SSH-клиента и локальной консоли
    • Ведение системного журнала и журнала событий
    • Возможность назначения места для журнала событий - журналы событий будут сохранены на сервере журналов, сервере системных журналов и USB-накопителе
    • Поддержка SNMP-агента
    • Уведомление о событии - поддержка уведомления по SMTP электронной почты, SNMP Trap и SMS (при использовании дополнительного устройства мобильной связи)
    • Возможность резервного копирования/восстановления конфигурации системы и обновления микропрограммы
    • Поддержка нескольких браузеров - Internet Explorer, Chrome, Firefox
    • Поддержка NTP для синхронизации с сервером времени
    • Поддержка IPv4 / IPv6
    • Возможность интеграции с программным обеспечением CC2000 для централизованного управления центрами обработки данных
    • Возможность интеграции с программным обеспечением CCVSR для записи сеансов работы пользователей



  • Управление устройством с последовательным интерфейсом
    • Поддержка различных режимов работы – консольное управление (Console Management), прямое консольное управление (Console Management Direct), реальный COM-порт (Real COM Port), TCP-сервер/клиент, UDP-сервер/клиент и виртуальный модем (Virtual Modem)
    • Драйвер Real COM для Windows 2000 или выше, а также Windows Server 2003/2008
    • Драйвер Real TTY для Linux
    • Драйвер Fixed TTY для UNIX**
    • Поддержка скорости передачи 300, 600, 1200, 1800, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200, 230400 бит/с



  • Языковая локализация
    • Многоязычный графический веб-интерфейс - поддерживаются языки: английский, немецкий, японский, корейский, русский, китайский упрощенный и китайский традиционный

      Примечание:
      * Серия устройств PG
      ** Драйвер Fixed TTY поддерживает 1) OpenServer (Sco Unix); 2) UnixWare 7, SVR 5; 3) UnixWare 2.1, SVR 4.2; 4) QNX 4.25,QNX 6; 5) FreeBSD; 6) Solaris 10; 7) AIX 5.x; 8) HP-UX 11i
Разъемы
Последовательный32 x гнезда RJ-45
Порты LAN2 x гнезда RJ-45
Питание2 x IEC 60320/C14
Локальная консоль1 x гнездо RJ-45
Модем1 x гнездо RJ-45
PON1 x гнездо RJ-45 (зарезервировано)
Порт USB консоли ноутбука (LUC)1 x Mini USB
USB порт3 x гнезда USB тип А
Переключатели
Питание2 x переключателя
Сброс параметров1 x утопленная кнопка
Номинальная входная мощность100–240 В переменного тока, 1.8А, 50–60 Гц
ЭнергопотреблениеAC110V:20.2W:127BTU
AC220V:21W:130BTU
Светодиодные индикаторы
Последовательный32 (зеленого цвета)
10/100/1000 Мбит/с2 (красного / оранжевого / зеленого цвета)
Питание2 (синего цвета)
Режим работыКонсольное управление (Console Management), прямое консольное управление (Console Management Direct), реальный COM-порт (Real COM Port), TCP-сервер/клиент, UDP-сервер/клиент, виртуальный модем (Virtual Modem)
Температура и влажность
Рабочая температура0 - 40˚C
Температура хранения-20 ~ 60˚C
Влажность0 - 80% рт. ст. без образования конденсата
Физические свойства
КорпусМеталлический
Масса4.84 kg ( 10.66 lb )
Размеры (Д х Ш х В)43.84 x 32.77 x 4.40 cm
(17.26 x 12.9 x 1.73 in.)
ПримечаниеОбратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).



ОСОпис.ВерсияДата выпускаИмя файла
Драйверы и ПО для Linux
LinuxReal TTYv1.0.095 sn_vp_install_linux_v1.0.095.zip
Linux Readmev1.0.095 sn_vp_install_linux_readme_v1.0.095.txt
Драйверы и ПО для Unix
Fixed TTYv1.0.093 sn_fixed_tty_unix_v1.0.093.zip
Драйверы и ПО для предыдущих версий Windows
Windows 2000, Windows 2003, Windows XPVirtual COM Port (x86)v2.2.213 sn_real_com_port_windows_xp_2000_2003_x86_v2.2.213.zip
Windows 2008Virtual COM Port (x64)v2.2.213 sn_real_com_port_windows_2008_and_above_x64_v2.2.213.zip
Windows 2008Virtual COM Port (x86)v2.2.213 sn_real_com_port_windows_2008_and_above_x86_v2.2.213.zip
Windows 2000, Windows 2003, Windows XPVirtual COM Port (x64)v2.2.213 sn_real_com_port_windows_XP_2000_2003_x64_v2.2.213.zip
