8-портовый, PS/2, VGA, КВМ-коммутатор с ЖК дисплеем


CL1308
  • Эксклюзивная светодиодная подсветка – разработана компанией ATEN для подсвечивания клавиатуры и сенсорной панели, чтобы улучшить видимость в условиях низкой освещенности
  • Управление с единой консоли 128 компьютерами при использовании двухуровнего каскадного подключения дополнительных 8-ми KVM-переключателей
  • Интегрированная KVM-консоль с 19" ЖК-дисплеем со светодиодной подсветкой
  • Эмуляция USB или PS / 2 клавиатуры и мыши - компьютеры загружаются даже при нахождении консоли в другом месте
ROHS
Weee

Ограниченные пространством помещения серверной комнаты и ростом затрат на обслуживание, сетевые администраторы теперь все чаще ищут решения, которые помогут снизить затраты и требования к пространству.
KVM-переключатели с ЖК-дисплеями предлагают компактный и рациональный подход к технологии коммутации KVM путем интеграции ЖК-панели, полноценной клавиатуры и тач-пада в 1U выдвижном корпусе, с возможностью монтажа в стойку.

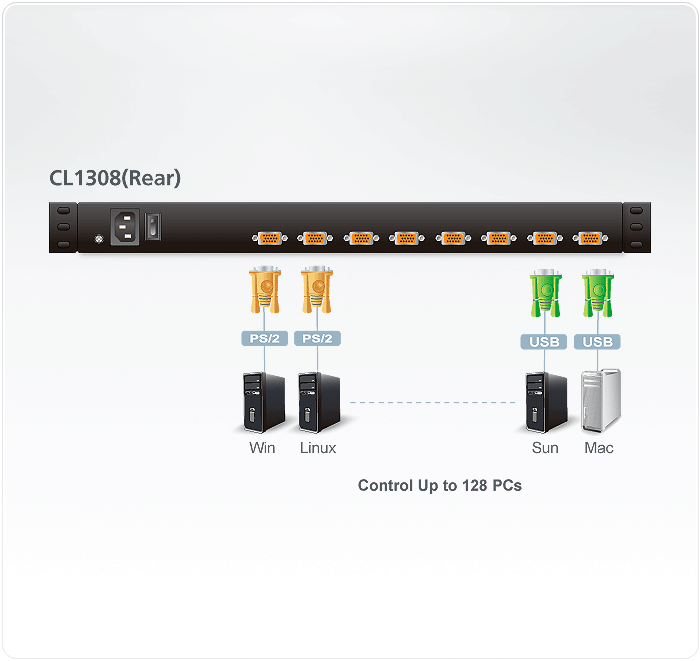

KVM-переключатель CL1308 оснащен встроенным 19" ЖК-дисплеем со светодиодной подсветкой и позволяет получить доступ и управление восемью компьютерами с единой консоли (клавиатура, мышь и монитор). Дополнительно 8 KVM-переключателей могут быть подключены по каскадной схеме. В результате чего, общее количество подключенных и управляемых с одной консоли (клавиатура-монитор-мышь) компьютеров, может составлять 128 штук.

Установка выполняется быстро и легко – нужно просто подключить кабели к соответствующим им портам. Коммутатор поддерживает как USB, так PS/ 2 типы подключения устройств к компьютерам. CL1308 выполняет непосредственный перехват ввода с клавиатуры, тем самым устраняя необходимость в конфигурировании программного обеспечения.
Переключение между компьютерами может легко осуществляться путем нажатия клавиш портов на передней панели, либо комбинацией горячих клавиш с клавиатуры, либо через многоязычное экранное меню (OSD) системы.

Комплектация

  • 1x CL1308 KVM-переключатель с ЖК-дисплеем и набором для монтажа в стойку
  • 2x индивидуальных KVM-кабеля
  • 1x кабель для обновления микропрограммы
  • 1x кабель питания
  • 1x пользовательское руководство
  • Эксклюзивная светодиодная подсветка – разработана компанией ATEN для подсвечивания клавиатуры и сенсорной панели, чтобы улучшить видимость в условиях низкой освещенности
  • Управление с единой консоли 128 компьютерами при использовании двухуровнего каскадного подключения дополнительных 8-ми KVM-переключателей
  • Интегрированная KVM-консоль с 19" ЖК-дисплеем со светодиодной подсветкой
  • Поддержка обоих интерфейсов – могут использоваться компьютеры как с PS/2, так с USB клавиатурами и мышами
  • Мульти-платформенная поддержка – Windows 2000/XP/Vista, Linux, Mac и Sun
  • Поддержка USB-клавиатур для платформ PC, Mac and Sun
  • Автоматическое определение интерфейсов PS/2 и USB
  • Эмуляция USB или PS / 2 клавиатуры и мыши - компьютеры загружаются даже при нахождении консоли в другом месте
  • Высочайшее качество видеоизображения – до 1280 x 1024 @ 75 Hz; DDC2B
  • Удобное переключение между компьютерами с использованием клавиш на передней панели, горячих клавиш с клавиатуры или через многоязычное экранное меню (OSD)
  • Поддержка безопасности с двухуровневыми паролями - только авторизованные пользователи могут получать доступ и управление компьютерами; до четырех пользователей и администраторов с отдельным профилем для каждого
  • Функция автоматического сканирования для мониторинга выбранных пользователем компьютеров
  • Режим трансляции - операции выполняются одновременно на всех выбранных компьютеров
  • Поддержка «горячая замены» - компьютеры могут добавляться или удаляться без выключения питания переключателя
  • Включение или выключение звукового оповещения с клавиатуры или через OSD
  • Возможность монтажа в стойку
  • Поддержка языков: английский (США); английский (Великобритания); немецкий; немецкий (Швейцария); греческий; венгерский; испанский; традиционный китайский; японский; корейский; шведский; итальянский; русский; французский

    Дополнительная информация о быстром монтаже в стойку...
Компьютерные подключения
Прямое8
Максимальное значение128 (через каскадное подключение)
Выбор портаЭкранное меню, клавиши быстрого вызова, нажимные кнопки
Разъемы
KVM портыГнездо SPHD-17 (желтого цвета) - 8 шт.
Обновление микропрограммыГнездо RJ-11 (черного цвета) - 1 шт.
ПитаниеГнездо переменного тока с 3 штырьками - 1 шт. (IEC60320/C14)
Переключатели
Сброс параметровПолузаглубленная кнопка - 1 шт.
ПитаниеКруглодисковая кнопка - 1 шт.
Обновление микропрограммыПолзунок - 1 шт.
Управление ЖК дисплеемНажимная кнопка - 4 шт.
Включение/выключение ЖК дисплеяНажимная кнопка - 1 шт.
ПортыНажимная кнопка - 8 шт.
Светодиодные индикаторы
В сети8 (Оранжевого цвета)
Выбрано8 (Зеленого цвета)
Питание1 (Темно-зеленого цвета)
1 (Оранжевого цвета)
Блокировка1 (Зеленого цвета)
Источник светодиодной подсветки1 x светодиодный источник света
Эмуляция
Клавиатура/ МышьPS/2, USB
Спецификации панели
Размер экрана19" ЖК-дисплей с активной матрицей (TFT-LCD)
Шаг пикселя0,294 мм x 0,294 мм
Поддержка цвета16,7 млн. цветов
Коэффициент контрастности1000:1
Яркость250 кд/м²
Время отклика5 мс
Угол обзора170° (Г), 160° (В)
Видео
19-дюймовый ЖК дисплей1280 x 1024 при 75 Гц ; DDC2B
Интервал проверки1-255 секунд
Номинальная входная мощность100 - 240 В переменного тока; 50/60 Гц; 1 A
Температура и влажность
Рабочая температура0-50°C
Температура хранения-20-60°C
Влажность0 - 80% рт. ст. без образования конденсата
Физические свойства
КорпусМеталлический + Пластмассовый
Масса12.59 kg ( 27.73 lb )
Размеры (Д х Ш х В)48.30 x 68.92 x 4.40 cm
(19.02 x 27.13 x 1.73 in.)
ЭнергопотреблениеAC110V:24.4W:114BTU
AC220V:24.7W:116BTU
ПримечаниеОбратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

Описание и спецификации продукта

cl1308_1316_lcd_kvm_switch_ds_en.pdf (1.53 MB)

Руководство пользователя

cl1308-cl1316_um_w_2019-02-20.pdf (3.52 MB)

Краткое руководство по установке

cl1308_1316_lcd_kvm_switch_qsg.pdf (6.87 MB)

Чертеж в формате CAD

CL1308N-AT-ASM-V01_WEB.pdf (128.67 KB)

Опис.ВерсияДата выпускаИмя файла
Firmware Upgradev1.2.1132020-05-20 cl1308_cl1316_v1.2.113.zip
Firmware Upgradev1.2.1122019-10-18 cl1308_cl1316_v1.2.112.zip
Firmware Upgradev1.1.1012019-03-11 cl1308_1316_v1.1.101.zip
Firmware Upgradev1.0.0922016-12-27 cl1308_1316_v1.0.092.zip
Firmware Upgradev1.0.0812015-10-13 cl1308_1316_v1.0.081.zip
Firmware Upgradev1.0.0752014-10-16 cl1308_1316_v1.0.075.zip
Firmware Upgradev1.0.0732014-08-27 cl1308_1316_v1.0.073.zip
На веб-сайте нашего партнерского центра (e-service) зарегистрируйте устройство KE. После этого вы можете бесплатно загрузить приложение Matrix Manager Lite.
