8-портовый Dual Rail КВМ-коммутатор с ЖК дисплеем, использованием кабеля Cat 5, c доступом по IP и поддержкой 1-локального/удаленного пользовательского доступа


KL1108V
  • Одна шина для локального и одна шина для удаленного доступа к КВМ-коммутатору по IP-подключению
  • Видео высокого разрешения - до 1920 x 1200, 60 Гц, при 24-битной глубине цвета на внешней консоли и для удаленных дисплеев; до 1280 x 1024 при 75 Гц при переключении на встроенный ЖК-монитор
  • Поддерживает DVD/CD-дисководы, USB-носители информации, жесткие диски персональных компьютеров и ISO-образы
  • Два сетевых интерфейса со скоростью 10/100/1000 Mбит/с для резервирования соединения или работы с двумя отдельными IP-адресами
ROHS
Weee

8-портовый Dual Rail КВМ-коммутатор KL1108VN компании ATEN оснащен независимо выдвигающимися модулями 19" ЖК-монитора со светодиодной подсветкой и клавиатуры со встроенным тачпадом.

КВМ-коммутатор KL1108VN позволяет операторам получать доступ для мониторинга и управления всем центром обработки данных (ЦОД), как с локальной консоли, так и удаленно с использованием IP-соединений и веб-браузера. Кроме того, обеспечивается поддержка внешнего модема для устранения неполадок на уровне BIOS, в случае отключения или отсутствия локальной сети.

Для осуществление контроля и управления всем ЦОД наш КВМ-коммутатор KL1108VN поддерживает блейд-серверы и платформы с такими мощными новыми функциями, как взаимодействие по энергопитанию (Power Association). Это позволяет КВМ-портам быть связанными с розетками блоков распределения питания (PDU) компании ATEN для управления энергопитанием, подсоединенных серверов с помощью встроенного пользовательского интерфейса.

КВМ-коммутатор KL1108VN теперь может взаимодействовать с программным обеспечением для видеорегистрации событий (CCVSR) и с программным обеспечением для централизованного управления (CC2000). Вне зависимости от того, где в мире находятся администраторы, с помощью CC2000 им предоставляется полный контроль над удаленными ЦОД, позволяя на расстоянии осуществлять наблюдение и управление всеми устройствами в сети, включая платформы с блейд-серверами, отдельные блейд-серверы и виртуальные машины. Программное обеспечение для видеорегистрации событий (CCVSR) записывает все действия на серверах, к которым осуществляются подключения с помощью КВМ-коммутаторов c доступом по IP. Все операции и изменения, без каких-либо исключений, начиная с уровня BIOS и до входа в систему, от запуска программных приложений и до настройки операционной системы, записываются и сохраняются в специальном видеофайле, как факты.

Функция поддержки виртуальных носителей (Virtual Media) позволяет Вам подключаться к носителям данных на USB-накопителях, жестких дисках и дисках DVD/CD, расположенных на удаленных серверах, что позволяет администраторам с легкостью переносить файлы, устанавливать приложения и обновления для ОС или выполнять диагностику по сети.

Дополнительными эксклюзивными возможностями КВМ-коммутаторов с доступом по IP компании ATEN являются: электронная доска сообщений, режим Panel Array Mode™, функции Mouse DynaSync™ и идентификации адаптера (Adapter ID), а также безопасный последовательный доступ к серверу. Устройства с последовательным управлением, к которым обеспечивается безопасный доступ, включают в себя сетевое оборудование, UNIIX-серверы, Linux-серверы, Sun-серверы и многие другие последовательные консоли. Это позволяет осуществлять установку без использования дорогостоящих последовательных адаптеров.

Обладая двумя сетевыми адаптерами и поддержкой внешнего модема, КВМ-коммутаторы c доступом по IP разработаны с повышенной надежностью и позволяют обеспечить удаленный доступ к всему подключенному оборудованию в режиме 24/7.

С помощью КВМ-коммутаторов c доступом по IP от компании ATEN, ИТ-администраторы практически из любого места могут управлять оборудованием серверных комнат и центров обработки данных. При этом минимизируя транспортные расходы, среднее время восстановления (MTTR) и обеспечивая максимальную доступность для существующих сервисов центра обработки данных.

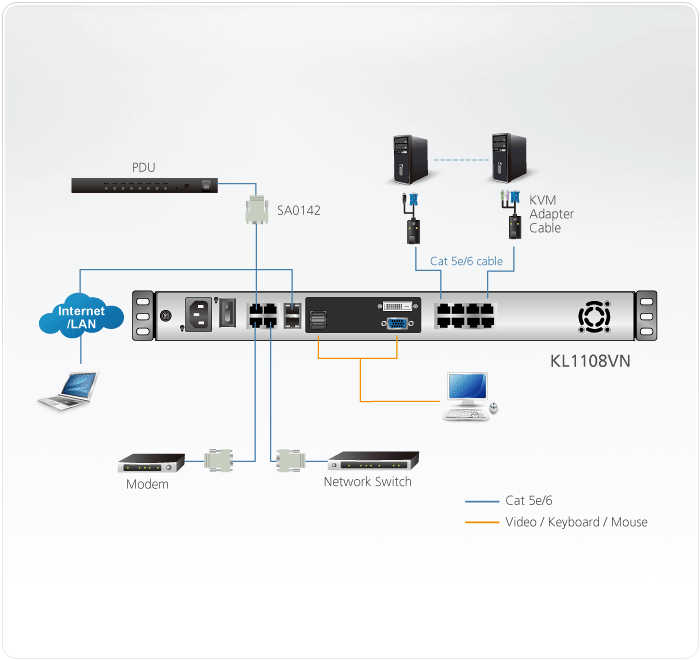

KL1108VN: 19" LCD

Комплектация

  • 1x 8-портовый Dual Rail КВМ-коммутатор KL1108VN с комплектом для монтажа в стойку
  • 2x адаптера последовательного подключения SA0142 (RJ45-F to DB9-M; DTE to DCE)
  • 1x кабель питания
  • 1x руководство пользователя
  • Эксклюзивные возможности
  • Высокая степень безопасности - поддерживается стандарт безопасности FIPS 140-2 c уровнем 1
  • Улучшенный графический процессор на основе FPGA матрицы, с разрешением уровня HD, 1920 х 1200
  • Вдвое большая скорость передачи данных для устройств виртуальной среды



  • Оборудование
  • Эксклюзивная светодиодная подсветка - разработана компанией ATEN для улучшения освещения клавиатуры и тачпад-панели в условиях низкой освещенности
  • Интегрированная КВМ-консоль с 19" ЖК-монитором со светодиодной подсветкой в выдвижном корпусе
  • Одна шина для локального и одна шина для удаленного доступа к КВМ-коммутатору по IP-подключению
  • Компактно расположенные разъемы RJ-45 для подключения по кабелю Cat 5e/6
  • Поддержка КВМ-адаптеров с автоматической конвертацией, что позволяет гибко комбинировать интерфейс (PS/2, USB, Sun и последовательные устройства) для управления всеми типами компьютеров
  • Дополнительный порт консоли – управление компьютерами может осуществляться с помощью встроенного ЖК-монитора или внешней консоли (монитор, USB-клавиатура и мышь)
  • Поддержка подключений PS/2, USB, Sun Legacy (13W3) и последовательного подключения (RS-232)
  • Поддержка внешней USB-мыши
  • Двухрельсовый, выдвижной корпус высотой немного меньше 1U и зазорами с верхней и нижней стороны, для удобной эксплуатации в 1U-стойке
  • Функционал Dual Rail – ЖК-монитор выдвигается отдельно от клавиатуры/тачпада
  • Модуль ЖК-монитора вращается на 120 градусов, что позволяет выбрать удобный угол просмотра
  • Блокирование консоли – позволяет надежно фиксировать консоль, когда она не используется
  • Кнопка питания на ЖК-дисплее позволяет экономить электроэнергию и продлить срок его службы
  • Высокая концентрация портов - использование разъемов RJ-45 позволяет разместить до 8 портов в корпусе высотой 1U
  • Два сетевых интерфейса со скоростью 10/100/1000 Mбит/с для резервирования соединения или работы с двумя отдельными IP-адресами
  • Поддержка блейд-серверов
  • Поддержка мультиплатформенных серверных сред: устройств последовательной передачи данных на базе Windows, Mac, Sun, Linux и VT100
  • Видео высокого разрешения - до 1920 x 1200, 60 Гц, при 24-битной глубине цвета на внешней консоли и для удаленных дисплеев; до 1280 x 1024 при 75 Гц при переключении на встроенный ЖК-монитор
  • Наблюдение и управление 8 компьютерами при одноуровневом или 128 компьютерами при каскадном подключении*
    * КВМ-коммутаторы совместимые для каскадного подключения: CS1308, CS1316, KH1508A и KH1516A.



  • Управление
  • Поддержка до 64 учетных записей пользователей, с возможностью совместного использования управления 32-умя пользователями
  • Функция завершения сеанса – администраторы могут завершать любой удаленный сеанс
  • Режим совместного использования портов позволяет нескольким пользователям одновременно подключаться к серверу
  • Удаленное управление энергопитанием для подключенных блоков распределения питания (PDU) компании ATEN
  • Интегрирование с программным обеспечением для управления CC2000 и программным обеспечением для видеорегистрации событий (CCVSR)
  • Регистрация событий и поддержка сервера регистрации на основе Windows
  • Журнал локальных событий
  • Возможность обновления микропрограммы
  • Поддержка IPv6
  • Уведомление о критических событиях через SMTP email; SNMP trap и поддержка Syslog
  • Настраиваемые уведомления о событиях
  • Доступ по вспомогательному каналу - поддержка модема с возможностью вызова/обратного вызова/отключения вызова
  • Функция "Идентификации адаптера": сохранение информации о портах, позволяя администраторам переносить серверы на другие порты без необходимости перенастройки адаптеров и коммутаторов



  • Удобный интерфейс
  • Удобное переключение между компьютерами при помощи кнопок, экранного меню и графического интерфейса пользователя на основе браузера
  • Локальная консоль, графический интерфейс на основе браузера и приложение для ОС, представляют собой унифицированное многоязычное средство управления, что позволяет снизить затраты на обучение пользователей
  • Поддержка клиентов различных платформ (Windows, Mac OS X, Linux, Sun)
  • Поддержка различных браузеров: Internet Explorer, Chrome, Firefox, Safari, Opera, Mozilla, Netscape
  • Пользовательский интерфейс на основе только Web-технологий позволяет администраторам выполнять задачи без предустановленного программного обеспечения Java
  • Поддержка эксклюзивного режима Panel Array™ Mode – для отображения в виде сетки рабочих столов всех подключенных портов, как на локальном, так и на удаленном экране
  • Трансляция действий клавиатуры/мыши - сигналы клавиатуры и мыши могут одновременно дублироваться на всех подключенных серверах
  • Запуск нескольких сеансов виртуальных удаленных рабочих столов для одновременного управления несколькими серверами
  • Полноэкранный или настраиваемый по размеру и масштабу виртуальный удаленный рабочий стол
  • Синхронизация видео позволяет сохранять информацию EDID монитора локальной консоли в КВМ-адаптерах для оптимизации разрешения экрана



  • Улучшенная безопасность
  • Поддержка удаленной идентификации: RADIUS, LDAP, LDAPS и Microsoft Active Directory
  • Поддержка сертификатов 128-битного SSL-шифрования и 2048-битных RSA-сертификатов шифрования для обеспечения безопасного входа пользователей через браузер
  • Поддержка гибкого шифрования дает возможность пользователям использовать любую комбинацию 56-битного DES, 168-битного 3DES, 256-битного AES, 128-битного RC4 или случайные варианты для независимого шифрования данных с клавиатуры/мыши, видео и функции виртуальных носителей
  • Настраиваемые разрешения пользователей и группы пользователей для доступа к серверу и управления
  • Утилита автоматического создания запросов на подпись сертификата и аутентификация сторонних сертификатов CA
  • Фильтр IP/MAC для повышения уровня безопасности



  • Функция поддержки виртуальных носителей (Virtual Media)
  • Функция поддержки виртуальных носителей позволяет организовать работу с файлами, устанавливать программное обеспечение и исправления на операционную систему, проводить диагностическое тестирование
  • Работа с серверами с поддержкой USB на уровне операционной системы и BIOS
  • Поддерживает DVD/CD-дисководы, USB-носители информации, жесткие диски персональных компьютеров и ISO-образы
  • Поддержка считывателя смарт-карт/карт общего доступа (CAC)



  • Виртуальный удаленный рабочий стол
  • Качество видео может быть настроено для оптимизации скорости передачи данных; глубина цвета, пороговые значения и настройки шума снижают объем передаваемых данных для уменьшения ширины полосы пропускания
  • Полноэкранное или масштабируемое изображение
  • Функция электронной доски сообщений позволяет вошедшим пользователям общаться друг с другом
  • Функция Mouse DynaSync™ – автоматическая синхронизация локальных и удаленных перемещений указателя мыши
  • Поддержка макрокоманд выхода
  • Экранная клавиатура с поддержкой нескольких языков
  • Доступ на уровне BIOS для устранения неполадок
Компьютерные подключения
Прямое8
Максимальное значение128 (через каскадное подключение КВМ)
Подключения к консоли
Локальный1
Дистанционный1
Выбор портаЭкранное меню, клавиша быстрого вызова, кнопки передней панели
Разъемы
Порты консоли2 x гнезда USB, тип А (белого цвета)
1 x гнездо DVI-I (белого цвета)
1 x гнездо HDB-15 (синего цвета)
KVM порты8 x гнезд RJ-45
Питание1 x IEC 60320/C14
Порт для подключения внешней мыши1 x гнездо USB, тип А (белого цвета)
Порты LAN2 x гнезда RJ-45
PON1 x гнездо RJ-45
Модем1 x гнездо RJ-45
Последовательный2 x гнезда RJ-45
Переключатели
Питание1 x переключатель
Питание ЖК дисплея1 x кнопка
Настройка параметров ЖК дисплея4 x кнопки
Выбор порта8 x кнопок
Сброс параметров1 x полуутопленная кнопка
Светодиодные индикаторы
В сети8 (зеленого цвета)
Выбрано8 (оранжевого цвета)
Питание1 (синего цвета)
Блокировка1 x Num Lock (зеленого цвета)
1 x Caps Lock (зеленого цвета)
1 x Scroll Lock (зеленого цвета)
10/100/1000 Мбит/с2 (10: оранжевого / 100: оранжевого и зеленого / 1000: зеленого)
Питание ЖК дисплея1 (оранжевого цвета)
Эмуляция
Клавиатура/ МышьPS/2; USB
Видео1280 x 1024 при 75 Гц; DDC2B (локальное);
1920 x 1200 при 60 Гц; DDC2B (удаленное)
Интервал проверки1-255 сек.
Номинальная входная мощность100–240 В переменного тока; 50–60 Гц; 1 A
ЭнергопотреблениеAC110V:29W:142BTU
AC220V:29.4W:144BTU
Температура и влажность
Рабочая температура0 - 40°C
Температура хранения-20 - 60°C
Влажность0–80% рт. ст. без конденсата
Физические свойства
Корпусметаллический
Масса15.22 kg ( 33.52 lb )
Размеры (Д х Ш х В)48.00 x 70.12 x 4.40 cm
(18.9 x 27.61 x 1.73 in.)
Спецификации панели
Размер экрана19 дюймов
Время отклика5 мс
Угол обзора170° (по горизонтали), 160° (по вертикали)
Шаг пикселя0.294 мм x 0.294 мм
Поддержка цвета16.7M цветов
Коэффициент контрастности1000:1
Яркость250 кд/м²
ПримечаниеОбратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).
