15U-42U
PCE標準型機櫃

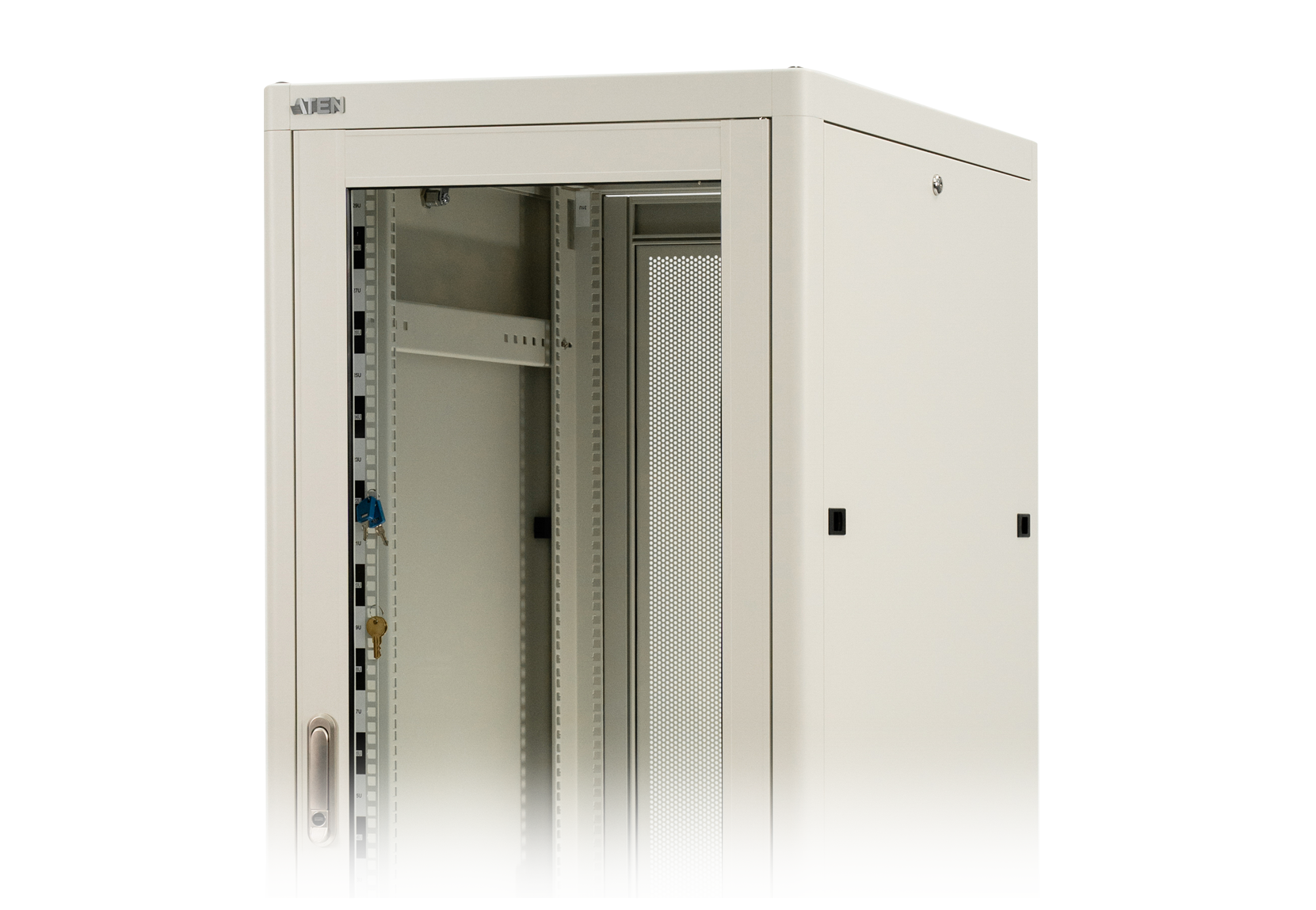

PCE標準型機櫃產品線齊全,分別有:15U、25U、30U、35U、42U,機櫃前後門皆可輕鬆拆卸,側板可整片卸除,您可在側板另外選購圓鎖以增加安全性。內裝的U數印刷標示,讓工程人員便於辨識位置,配件中的M16地平螺絲可以克服傳統高架地板的水平問題。
15U-30U-PCE標準型機櫃
型號 | PCE I-156060-19 PCE V-156060-19 PCE X-156060-19 | PCE I-157560-19 PCE V-157560-19 PCE X-157560-19 | PCE I-257560-19 PCE V-257560-19 PCE X-257560-19 | PCE I-259060-19 PCE V-259060-19 PCE X-259060-19 | PCE I-307560-19 PCE V-307560-19 PCE X-307560-19 |
---|---|---|---|---|---|
顏色* | 黑 / 白 | 黑 / 白 | 黑 / 白 | 黑 / 白 | 黑 / 白 |
高度(U數) | 15U | 15U | 25U | 25U | 30U |
機櫃特性 | |||||
類型 | 機架式 | 機架式 | 機架式 | 機架式 | 機架式 |
門組類型(PCE I) | 前後門:鋁框六角網孔門 | 前後門:鋁框六角網孔門 | 前後門:鋁框六角網孔門 | 前後門:鋁框六角網孔門 | 前後門:鋁框六角網孔門 |
門組類型(PCE V) | 前門:鋁框壓克力門 | 前門:鋁框壓克力門 | 前門:鋁框壓克力門 | 前門:鋁框壓克力門 | 前門:鋁框壓克力門 |
後門:鋁框鐵板門 | 後門:鋁框鐵板門 | 後門:鋁框鐵板門 | 後門:鋁框鐵板門 | 後門:鋁框鐵板門 | |
門組類型(PCE X) | 前門:鋁框壓克力門 | 前門:鋁框壓克力門 | 前門:鋁框壓克力門 | 前門:鋁框壓克力門 | 前門:鋁框壓克力門 |
後門:鋁框六角網孔門 | 後門:鋁框六角網孔門 | 後門:鋁框六角網孔門 | 後門:鋁框六角網孔門 | 後門:鋁框六角網孔門 | |
側板類型 | 整片可拆式(鎖需加購) | ||||
風扇 | AC / 115V兩個一組 或 AC / 230V 兩個一組 | ||||
外觀尺寸高x寬x深(mm) | 765 x 600 x 600 mm | 765 x 600 x 750 mm | 1210 x 600 x 750 mm | 1210 x 600 x 900 mm | 1432 x 600 x 750 mm |
含輪總高(mm) | 845 mm | 845 mm | 1290 mm | 1290 mm | 1512 mm |
機櫃內安裝深度(mm) 最深/最淺/一般安裝 | 415 / 275 / 415 mm | 565 / 425 / 565 mm | 565 / 425 / 565 mm | 715 / 575 / 715 mm | 565 / 425 / 565 mm |
靜態荷重(kg) | 1800 kg | 1800 kg | 1800 kg | 1800 kg | 1800 kg |
動態荷重(kg) | 1000 kg | 1000 kg | 1000 kg | 1000 kg | 1000 kg |
材質 | |||||
框體結構 | 鋁合金 6063 T5 | 鋁合金 6063 T5 | 鋁合金 6063 T5 | 鋁合金 6063 T5 | 鋁合金 6063 T5 |
活動柱&上下蓋板 | SPHC / SPCC | SPHC / SPCC | SPHC / SPCC | SPHC / SPCC | SPHC / SPCC |
通風率:散熱六角孔 | 66% | 66% | 66% | 66% | 66% |
認證 | |||||
安規 | CE / UL | CE / UL | CE / UL | CE / UL | CE / UL |
認證 | MIL-STD-167/810G GR-63-CORE Zone 4 CNS 3511 | MIL-STD-167/810G GR-63-CORE Zone 4 CNS 3511 | MIL-STD-167/810G GR-63-CORE Zone 4 CNS 3511 | MIL-STD-167/810G GR-63-CORE Zone 4 CNS 3511 | MIL-STD-167/810G GR-63-CORE Zone 4 CNS 3511 |
保護等級 | IP20 | IP20 | IP20 | IP20 | IP20 |
標準配備 | |||||
2.5"活動輪 | 4個 | 4個 | 4個 | 4個 | 4個 |
地平螺絲 | 4支 | 4支 | 4支 | 4支 | 4支 |
M5面板螺絲 | 30顆 | 30顆 | 50顆 | 50顆 | 50顆 |
抓住螺帽 | 30顆 | 30顆 | 50顆 | 50顆 | 50顆 |
上下蓋板組 | ● | ● | ● | ● | ● |
U數標示 | ● | ● | ● | ● | ● |
* 顏色與風扇規格請於訂購時另外備註
30U-42U-PCE標準型機櫃
型號 | PCE I-309060-19 PCE V-309060-19 PCE X-309060-19 | PCE I-357560-19 PCE V-357560-19 PCE X-357560-19 | PCE I-359060-19 PCE V-359060-19 PCE X-359060-19 | PCE I-427560-19 PCE V-427560-19 PCE X-427560-19 | PCE I-429060-19 PCE V-429060-19 PCE X-429060-19 |
---|---|---|---|---|---|
顏色* | 黑 / 白 | 黑 / 白 | 黑 / 白 | 黑 / 白 | 黑 / 白 |
高度(U數) | 30U | 35U | 35U | 42U | 42U |
機櫃特性 | |||||
類型 | 機架式 | 機架式 | 機架式 | 機架式 | 機架式 |
門組類型(PCE I) | 前後門:鋁框六角網孔門 | 前後門:鋁框六角網孔門 | 前後門:鋁框六角網孔門 | 前後門:鋁框六角網孔門 | 前後門:鋁框六角網孔門 |
門組類型(PCE V) | 前門:鋁框壓克力門 | 前門:鋁框壓克力門 | 前門:鋁框壓克力門 | 前門:鋁框壓克力門 | 前門:鋁框壓克力門 |
後門:鋁框鐵板門 | 後門:鋁框鐵板門 | 後門:鋁框鐵板門 | 後門:鋁框鐵板門 | 後門:鋁框鐵板門 | |
門組類型(PCE X) | 前門:鋁框壓克力門 | 前門:鋁框壓克力門 | 前門:鋁框壓克力門 | 前門:鋁框壓克力門 | 前門:鋁框壓克力門 |
後門:鋁框六角網孔門 | 後門:鋁框六角網孔門 | 後門:鋁框六角網孔門 | 後門:鋁框六角網孔門 | 後門:鋁框六角網孔門 | |
側板類型 | 整片可拆式(鎖需加購) | ||||
風扇 | AC / 115V兩個一組 或 AC / 230V 兩個一組 | ||||
外觀尺寸高x寬x深(mm) | 1432 x 600 x 900 mm | 1654 x 600 x 750 mm | 1654 x 600 x 900 mm | 1965 x 600 x 750 mm | 1965 x 600 x 900 mm |
含輪總高(mm) | 1512 mm | 1734 mm | 1734 mm | 2045 mm | 2045 mm |
機櫃內安裝深度(mm) 最深/最淺/一般安裝 | 715 / 575 / 715 mm | 565 / 425 / 565 mm | 715 / 575 / 715 mm | 565 / 425 / 565 mm | 715 / 575 / 715 mm |
靜態荷重(kg) | 1800 kg | 1800 kg | 1800 kg | 1800 kg | 1800 kg |
動態荷重(kg) | 1000 kg | 1000 kg | 1000 kg | 1000 kg | 1000 kg |
材質 | |||||
框體結構 | 鋁合金 6063 T5 | 鋁合金 6063 T5 | 鋁合金 6063 T5 | 鋁合金 6063 T5 | 鋁合金 6063 T5 |
活動柱&上下蓋板 | SPHC / SPCC | SPHC / SPCC | SPHC / SPCC | SPHC / SPCC | SPHC / SPCC |
通風率:散熱六角孔 | 66% | 66% | 66% | 66% | 66% |
認證 | |||||
安規 | CE / UL | CE / UL | CE / UL | CE / UL | CE / UL |
認證 | MIL-STD-167/810G GR-63-CORE Zone 4 CNS 3511 | MIL-STD-167/810G GR-63-CORE Zone 4 CNS 3511 | MIL-STD-167/810G GR-63-CORE Zone 4 CNS 3511 | MIL-STD-167/810G GR-63-CORE Zone 4 CNS 3511 | MIL-STD-167/810G GR-63-CORE Zone 4 CNS 3511 |
保護等級 | IP20 | IP20 | IP20 | IP20 | IP20 |
標準配備 | |||||
2.5"活動輪 | 4個 | 4個 | 4個 | 4個 | 4個 |
地平螺絲 | 4支 | 4支 | 4支 | 4支 | 4支 |
M5面板螺絲 | 50顆 | 50顆 | 50顆 | 50顆 | 50顆 |
抓住螺帽 | 50顆 | 50顆 | 50顆 | 80顆 | 80顆 |
上下蓋板組 | ● | ● | ● | ● | ● |
U數標示 | ● | ● | ● | ● | ● |
* 顏色與風扇規格請於訂購時另外備註
