- CL3100
Consola LCD de Ecrã Panorâmico com Carril Único de Profundidade Ultra Curta 1U (USB / VGA)
CL3100
- Luz de iluminação LED exclusiva – concebida pela ATEN para iluminar o teclado e painel táctil para visibilidade em condições de fraca luminosidade
- Consola KVM integrada com design de carril único de pouca profundidade e um monitor LCD com retroiluminação LED de 18,5” que lhe permite trabalhar em espaços apertados
- Ecrã LCD de 18,5" com resolução de 1366 x 768 a 60 Hz
- Suporta para uma consola externa com conectores USB / VGA; suporte para resoluções vídeo de entrada até 1920 x 1200 a 60 Hz
- Todas as funcionalidades
A Consola LCD VGA USB CL3100 é uma consola LCD KVM de carril único e pouca profundidade que possui um monitor LCD panorâmico de 18,5" com retroiluminação LED e um teclado e painel táctil integrado. O design de pouca profundidade adequa-se a todos os armários para equipamentos de 19”, em especial para racks de pouca profundidade. CL3100 consitui uma solução economizadora de espaço para situações especiais, como carrinhas de exteriores (carrinhas OB) e salas de controlo compactas.

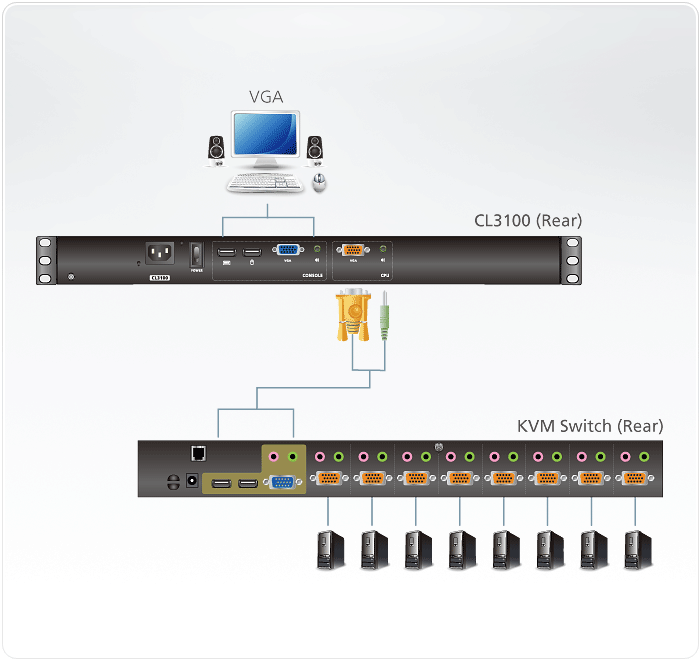

CL3100 é uma consola deslizante frontal, dedicada, para switches VGA KVM compatíveis. Para maior conveniência, os utilizadores podem optar por gerir o computador a partir de uma consola externa. A CL3100 dispõe de uma porta para um rato USB externo no painel frontal da unidade, ao passo que portas para a segunda consola KVM (teclado/rato USB, e monitor VGA) existem no painel traseiro. O CL3100 inclui duas portas estéreo mini para ligação a altifalantes áudio.
Com um vasto conjunto de funcionalidades, a CL3100 está concebida para ir além dos requisitos para otimização do espaço, implementação adaptativa e versatilidade operacional, e é ideal para aplicações como transmissão móvel em direto no sector da teledifusão, ou salas de controlo com espaço limitado em qualquer indústria.
Notas:
1. Consulte a secção «Produtos compatíveis», na parte inferior da página, para conhecer os dispositivos suportados.
2. Estão disponíveis várias opções de montagem em rack, incluindo Kits de montagem em rack de instalação fácil, na secção «Acessórios compatíveis» abaixo.
3. Para mais detalhes técnicos, consulte o nosso Guia de Suporte à Resolução do LCD KVM e Guia de disposição do teclado.
CL3100NX: Ecrã LCD de 18,5" com resolução de 1366 x 768
Conteúdo da embalagem
- 1x Consola KVM LCD CL3100 com kit de montagem em rack padrão
- 1x Cabo KVM USB-VGA (VGA, USB, áudio; 1,8 m/6 pés)
- 1x Cabo de atualização de firmware (1,8 m/6 pés)
- 1x Cabo de alimentação
- 1x Manual de instruções
- Otimização de Espaço
- Luz de iluminação LED exclusiva – concebida pela ATEN para iluminar o teclado e painel táctil para visibilidade em condições de fraca luminosidade
- Consola LCD KVM integrada com um monitor LCD panorâmico de 18,5'' com retroiluminação LED numa estrutura de carril único com espaço no topo e no fundo para um funcionamento suave num sistema rack de 1U de altura
- Design de pouca profundidade que permite trabalhar com o seu equipamento de rack em espaços apertados
- Bloqueio da consola – permite que a gaveta da consola permaneça trancada quando não está a uso
- Kit de Montagem Opcional 2-em-1U (2K-0001/2K-0002/2K-0007) – colocação do CL3100 e um switch KVM em rack/KVM over IP num espaço 1U num rack, para poupar espaço e funcionamento fácil e flexível*
- Fiabilidade e Versatilidade Operacional
- Suporte para entrada vídeo VGA; suporte para uma consola externa com conectores USB / VGA
- Ecrã LCD de 18,5" com resolução de 1366 x 768 a 60 Hz
- Suporte para consola externa compatível com resoluções vídeo de até 1920 x 1200 a 60 Hz
- Suporte áudio para ligação a altifalantes
- Porta USB para rato de ligação directa adicional no painel frontal (funciona também como porta periférica USB)
- Seleção de consola através de tecla de atalho
- Teclado padrão de 105 teclas
- Flexibilidade de Instlação
- Kit padrão de montagem em prateleira incluído
- Estão disponíveis kits de montagem em rack para opções fáceis de instalação*
- Não é necessário software
- Firmware atualizável
- Suporte para hot-plug

| Função | CL3100NX |
| Ligações do computador | |
| Direto | 1 |
| Seleção de consola | Tecla de atalho |
| Conectores | |
| Portas KVM | 1 x SPHD Fêmea (Amarelo) 1 x Ficha de Áudio de 3,5 mm Fêmea (Verde) |
| Atualização de firmware | 1 x Ficha de Áudio de 3,5 mm Fêmea (Preto) |
| Porta USB | 1 x USB Tipo A Fêmea |
| Energia | 1 x IEC 60320/C14 |
| Portas de consola externa | 1 x HDB-15 Fêmea (Azul) 2 x USB Tipo A Fêmea 1 x Ficha de Áudio de 3,5 mm Fêmea (Verde) |
| Rato externo / Periférico | 1 x USB Tipo A Fêmea (Frente) |
| Comutadores | |
| Reposição | 1 x Botão semi-embutido |
| Atualização de firmware | 1 x Interruptor deslizante |
| Energia | 1 x Interruptor basculante |
| Controlo do LCD | 4 x Botão |
| Ajuste do LCD | 4 x Botão |
| Alimentação do LCD | 1 x Botão LED |
| LED | |
| Energia | 1 x Consola KVM (Verde escuro) 1 x LCD (Laranja) |
| Bloqueio | 1 x Num Lock (Verde) 1 x Caps Lock (Verde) 1 x Scroll Lock (Verde) |
| Luz de iluminação LED | 1 x Luz de iluminação LED |
| Especificações do ecrã | |
| Módulo LCD | TFT-LCD de 18,5" |
| Resolução | 1366 x 768 a 60 Hz |
| Tempo de resposta | 5 ms |
| Ângulo de visualização | 170° (H), 160° (V) |
| Distância entre pixéis | 0,3 mm x 0,3 mm |
| Cor suportada | 16,7 M cores |
| Taxa de contraste | 1000 : 1 |
| Luminância | 450 cd/m² |
| Vídeo | |
| Resolução vídeo de entrada | até 1920 x 1200 a 60 Hz; 1366 x 768 a 60 Hz, DDC2B |
| Emulação | |
| Teclado / Rato | USB |
| Tensão nominal | 100 - 240 V AC, 50/60 Hz, 1 A |
| Consumo de energia | 110 V AC, 13,8 W, 80 BTU/h 220 V AC, 14,1 W, 81 BTU/h Nota: ● A medição em Watts indica o consumo de energia típico do dispositivo sem carga externa. ● A medição em BTU/h indica o consumo de energia do dispositivo quando este está totalmente carregado. |
| Especificações ambientais | |
| Temperatura de funcionamento | 0 - 40 °C |
| Temperatura de armazenamento | -20 - 60 °C |
| Humidade | 0 - 80% HR, sem condensação |
| Propriedades físicas | |
| Caixa | Metal + Plástico |
| Tipo de trilho | Carril único |
| Peso | 9,07 kg (19,98 lb) |
| Dimensões (C x L x A) | 48,06 x 47,70 x 4,28 cm (18,92 x 18,78 x 1,69 pol.) |
| Dimensões da físicas (C x L x A) | 44,92 x 43,00 x 4,28 cm |
| Nota | As dimensões físicas excluem portas E/S, pegas e linguetas de montagem. |
| Nota | Para alguns produtos de montagem em prateleira, tenha em consideração que as dimensões físicas padrão LxPxA são expressas no formato CxLxA. |
Ficha técnica
cl3100-Ultra-Short-Depth-Single-Rail-WideScreen-LCD-Console-datasheet-en.pdf (960.42 KB)Manual de utilizador
| Nome do ficheiro | Data de lançamento |
| cl3800-cl3700-cl3100-user-manual-w.pdf (8.64 MB) | 2026-07-23 |
| LCD KVM standard rack mount-installation-guide-w.pdf (448.47 KB) | 2024-11-18 |
Guia de inicio
cl3100_lcd_kvm_switch_qsg.pdf (3.67 MB)Desenho CAD
CL3100NX-ASM-V01_WEB.pdf (128.59 KB) CL31XX-CL37XX-Series-Operating-V01.pdf (75.7 KB) CL31XX-CL37XX-Series-Operating-V02.pdf (190.8 KB)Estênceis VISIO
cl3100nx_visio.vss (862 KB)Firmware
| Desc. | Ver. | Data de lançamento | Nome do ficheiro |
| Firmware Upgrade | v1.1.106 | 2024-04-22 | cl3100-v1.1.106.zip |
Nota : Para solicitações relacionadas a versões de firmware com mais de três anos, entre em contacto com a equipa de Suporte Técnico.
