Consola LCD de Ecrã Panorâmico com Carril Único de Profundidade Ultra Curta 1U (USB / HDMI)


CL3700
  • Luz de iluminação LED exclusiva – concebida pela ATEN para iluminar o teclado e painel táctil para visibilidade em condições de fraca luminosidade
  • Consola KVM integrada com design de carril único de pouca profundidade e um monitor LCD com retroiluminação LED de 18,5” que lhe permite trabalhar em espaços apertados
  • O ecrã LCD de 18,5" proporciona resoluções de até 1920 x 1080 (Full HD) a 60 Hz para CL3700NW e resoluções de até 1366 x 768 a 60 Hz para CL3700NX
  • Suporta para uma consola externa com conectores USB / HDMI; suporte para resoluções vídeo de entrada até 1920 x 1200 a 60 Hz

    Nota: As imagens servem apenas de referência. A impressão no dispositivo pode ser diferente devido a melhorias no produto.
  • Todas as funcionalidades

Adicionar ao Carrinho de Orçamento
MSRP:Quote Upon Request
900-HDMI
CL_Ultra-Short_Series_CL3800_CL3700_CL3100_CL3884_CL3108_CL3116
LCD-KVM Banner

CL3700NX foi descontinuado



A Consola LCD HDMI USB CL3700 é uma consola LCD KVM de carril único e pouca profundidade que possui um monitor LCD panorâmico de 18,5" com retroiluminação LED e um teclado e painel táctil integrado. O design de pouca profundidade adequa-se a todos os armários para equipamentos de 19”, em especial para racks de pouca profundidade. CL3700 consitui uma solução economizadora de espaço para situações especiais, como carrinhas de exteriores (carrinhas OB) e salas de controlo compactas.

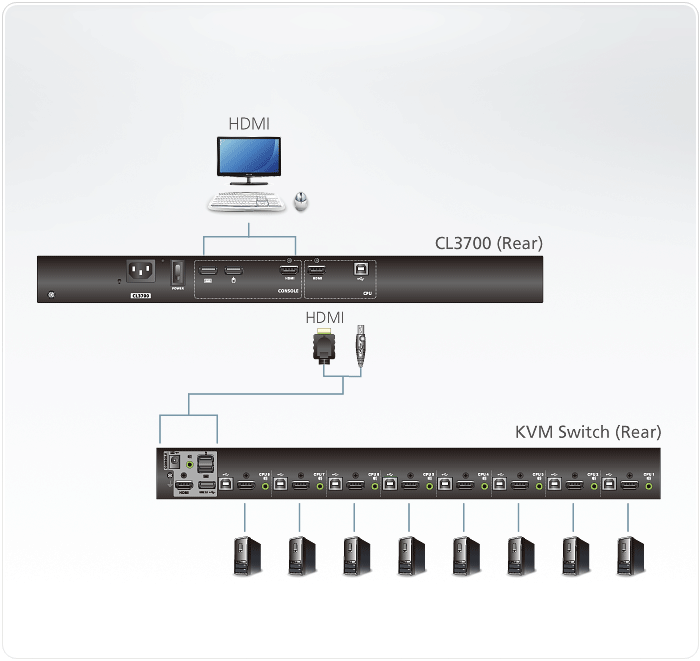

CL3700 é uma consola deslizante frontal, dedicada, para switches HDMI KVM compatíveis. O monitor LCD panorâmico full HD de CL3700NW garante excelente qualidade vídeo e proporciona uma ampla área de visualização. Para maior conveniência, os utilizadores podem optar por gerir o computador a partir de uma consola externa. A CL3700 dispõe de uma porta para um rato USB externo no painel frontal da unidade, ao passo que portas para a segunda consola KVM (teclado/rato USB, e monitor HDMI) existem no painel traseiro.

Com um vasto conjunto de características, a CL3700 está concebida para ir além dos requisitos para otimização do espaço, qualidade vídeo elevada, implementação adaptativa, e versatilidade operacional, e é ideal para aplicações como transmissão móvel em direto no sector da teledifusão, ou salas de controlo com espaço limitado em qualquer indústria.

Além disso, os testes são efectuados utilizando o procedimento MIL-STD-810G* para verificar a resistência a altas/baixas temperaturas, vibrações e choques. Os testes MIL-STD-810G garantem que o CL3700NW funciona de forma fiável em ambientes adversos, submetendo o equipamento a testes rigorosos. Este processo realça a conceção ambiental do equipamento e os seus limites em condições reais que irá encontrar ao longo da sua vida útil, tais como o funcionamento em gamas de temperaturas extremas ou em embarcações que sofram vibrações e choques elevados frequentes no oceano.

Notas:
1. Consulte a secção «Produtos compatíveis», na parte inferior da página, para conhecer os dispositivos suportados.
2. Estão disponíveis várias opções de montagem em rack, incluindo Kits de montagem em rack de instalação fácil, na secção «Acessórios compatíveis» abaixo.
3. Para mais detalhes técnicos, consulte o nosso Guia de Suporte à Resolução do LCD KVM e Guia de disposição do teclado.

CL3700NW: Ecrã LCD de 18,5" com resolução Full HD de 1920 x 1080
CL3700NX: Ecrã LCD de 18,5" com resolução de 1366 x 768 (Descontinuados)

Conteúdo da embalagem

  • 1x Consola KVM LCD CL3700 com Kit de Montagem em Rack Padrão
  • 1x Cabo USB HDMI KVM (HDMI, USB, Áudio; 1,8 m/6 ft)
  • 1x Cabo de actualização de firmware (1.8 m/6 ft)
  • 1x Cabo de Alimentação
  • 1x Instruções do Utilizador
  • Otimização de Espaço
    • Luz de iluminação LED exclusiva – concebida pela ATEN para iluminar o teclado e painel táctil para visibilidade em condições de fraca luminosidade
    • Consola LCD KVM integrada com um monitor LCD panorâmico de 18,5'' com retroiluminação LED numa estrutura de carril único com espaço no topo e no fundo para um funcionamento suave num sistema rack de 1U de altura
    • Design de pouca profundidade que permite trabalhar com o seu equipamento de rack em espaços apertados
    • Bloqueio da consola – permite que a gaveta da consola permaneça trancada quando não está a uso
    • Kit de Montagem Opcional 2-em-1U (2K-0001/2K-0002/2K-0007) – colocação do CL3700 e um switch KVM em rack/KVM over IP num espaço 1U num rack, para poupar espaço e funcionamento fácil e flexível



  • Experiência Vídeo Impressionante
    • Suporte para entrada HDMI
    • O ecrã LCD de 18,5" proporciona resoluções de até 1920 x 1080 (Full HD) a 60 Hz para CL3700NW e resoluções de até 1366 x 768 a 60 Hz para CL3700NX
    • Suporte para consola externa compatível com resoluções vídeo de até 1920 x 1200 a 60 Hz



  • Flexibilidade de Instlação
    • Kit padrão de montagem em prateleira incluído
    • Estão disponíveis kits de montagem em rack para opções fáceis de instalação1
    • Não é necessário software
    • Firmware atualizável
    • Suporte para hot-plug



  • Fiabilidade e Versatilidade Operacional
    • Suporta para uma consola externa com conectores USB / HDMI
    • Porta USB para rato de ligação directa adicional no painel frontal (funciona também como porta periférica USB)
    • Seleção de consola através de tecla de atalho
    • Teclado padrão de 105 teclas
    • Teste de resistência a altas/baixas temperaturas, vibrações e choques – compatível com MIL-STD-810G (apenas CL3700NW)2

      Nota:
      1. Contacte o seu revendedor ATEN para obter informações sobre o produto
      2. Para mais informações sobre os testes ambientais MIL-STD-810G, consulte o manual do utilizador
FunctionCL3700NWCL3700NX
Ligações do computador
Direto11
Seleção de consolaTecla de atalhoTecla de atalho
Conectores
Portas KVM1 x HDMI Fêmea
1 x USB Tipo B Fêmea		1 x HDMI Fêmea
1 x USB Tipo B Fêmea
Atualização de firmware1 x Ficha de Áudio de 3,5 mm Fêmea (Preto)1 x Ficha de Áudio de 3,5 mm Fêmea (Preto)
Porta USB1 x USB Tipo A Fêmea1 x USB Tipo A Fêmea
Energia1 x IEC 60320/C14
1 x IEC 60320/C14
Portas de consola externa1 x HDMI Fêmea
2 x USB Tipo A Fêmea		1 x HDMI Fêmea
2 x USB Tipo A Fêmea
Rato externo / Periférico1 x USB Tipo A Fêmea (Frente)1 x USB Tipo A Fêmea (Frente)
Comutadores
Reposição1 x Botão semi-embutido1 x Botão semi-embutido
Atualização de firmware1 x Interruptor deslizante1 x Interruptor deslizante
Energia1 x Interruptor basculante1 x Interruptor basculante
Controlo do LCD4 x Botão físico
4 x Botão físico
Ajuste do LCD4 x Botão4 x Botão
Alimentação do LCD1 x Botão LED
1 x Botão LED
LED
Energia1 x Consola KVM (Verde escuro)
1 x LCD (Laranja)		1 x Consola KVM (Verde escuro)
1 x LCD (Laranja)
Bloqueio1 x Num Lock (Verde)
1 x Caps Lock (Verde)
1 x Scroll Lock (Verde)		1 x Num Lock (Verde)
1 x Caps Lock (Verde)
1 x Scroll Lock (Verde)
Luz de iluminação LED1 x Luz de iluminação LED
1 x Luz de iluminação LED
Especificações do ecrã
Módulo LCDTFT-LCD de 18,5"TFT-LCD de 18,5"
Resolução1920 x 1080 a 60 Hz1366 x 768 a 60 Hz
Tempo de resposta20 ms5 ms
Ângulo de visualização178° (H), 178° (V)170° (H), 160° (V)
Distância entre pixéis0,213 mm x 0,213 mm0,3 mm x 0,3 mm
Cor suportada16,77 M cores16,77 M cores
Taxa de contraste1000 : 11000 : 1
Luminância350 cd/m²250 cd/m²
Vídeo
Resolução vídeo de entradaaté 1920 x 1200 a 60 Hz;
1920 x 1080 a 60 Hz, DDC2B		até 1920 x 1200 a 60 Hz;
1366 x 768 a 60 Hz, DDC2B
Emulação
Teclado / RatoUSBUSB
Tensão nominal100 - 240 V AC, 50/60 Hz, 1 A100 - 240 V AC, 50/60 Hz, 1 A
Consumo de energiaAC110V:23.3W:124BTU/h
AC220V:23.9W:127BTU/h

Nota:
● A medição em Watts indica o consumo de energia típico do dispositivo sem carga externa.
● A medição em BTU/h indica o consumo de energia do dispositivo quando este está totalmente carregado.		110 V AC, 13,6 W, 79 BTU/h
220 V AC, 13,5 W, 78 BTU/h

Nota:
● A medição em Watts indica o consumo de energia típico do dispositivo sem carga externa.
● A medição em BTU/h indica o consumo de energia do dispositivo quando este está totalmente carregado.
Especificações ambientais
Temperatura de funcionamento0 - 40 °C0 - 40 °C
Temperatura de armazenamento-20 - 60 °C-20 - 60 °C
Humidade0 - 80% HR, sem condensação0 - 80% HR, sem condensação
Propriedades físicas
CaixaMetal + PlásticoMetal + Plástico
Tipo de trilhoCarril Individual
Carril Individual
Peso9.10 kg ( 20.04 lb )9,03 kg (19,89 lb)
Dimensões (C x L x A)48.06 x 47.70 x 4.28 cm
(18.92 x 18.78 x 1.69 in.)		48,06 x 47,70 x 4,28 cm
(18,92 x 18,78 x 1,69 pol.)
Dimensões da físicas (C x L x A)44,92 x 43,00 x 4,28 cm44,92 x 43,00 x 4,28 cm
NotaAs dimensões físicas excluem portas E/S, pegas e linguetas de montagem.As dimensões físicas excluem portas E/S, pegas e linguetas de montagem.
NotaPara alguns produtos de montagem em prateleira, tenha em consideração que as dimensões físicas padrão LxPxA são expressas no formato CxLxA.

CL3700NX foi descontinuado.


Ficha técnica

CL3700-Ultra-Short-Depth-Single-Rail-WideScreen-LCD-Console-Datasheet-en.pdf (953.96 KB)
Desc.Ver.Data de lançamentoNome do ficheiro
Firmware Upgradev1.1.1032022-03-22 cl3700_v1.1.103.zip
