Consola LCD de Ecrã Panorâmico com Carril Duplo de Profundidade Ultra Curta 1U (USB / HDMI / DVI / VGA)


CL3800
  • Luz de iluminação LED exclusiva - concebida pela ATEN para iluminar o teclado e painel táctil para visibilidade em condições de fraca luminosidade
  • Consola KVM integrada com design de carril duplo de pouca profundidade e um monitor LCD FHD com retroiluminação LED de 18,5” que lhe permite trabalhar em espaços apertados
  • Suporta para uma consola externa com conectores USB / DVI / VGA / HDMI
  • Qualidade vídeo elevada – até 1920 x 1080 @ 60Hz; DDC, DDC2, DDC2B
ROHS
Weee
MSRP: Quote Upon Request

A Consola LCD USB HDMI DVI VGA CL3800 é uma consola LCD KVM de carril duplo e pouca profundidade que possui um monitor LCD panorâmico de 18,5” com retroiluminação LED e um teclado e painel táctil integrado. O design de pouca profundidade adequa-se a todos os armários para equipamentos de 19”, em especial para racks de pouca profundidade. Para além de poupar precioso espaço no rack, CL3800 é também uma solução economizadora de espaço para situações especiais, como carrinhas de exteriores (carrinhas OB) e salas de controlo compactas.

CL3800 é compatível com três tipos de entrada vídeo – HDMI, DVI e VGA – e constitui a máxima flexibilidade de instlação ao permitir aos utilizadores ligar a consola e computador através de qualquer um dos três tipos de fonte de vídeo. O monitor LCD panorâmico full HD de CL3800NW’s garante excelente qualidade vídeo e proporciona uma ampla área de visualização.

Para além disso, o design de carril duplo permite que o monitor LCD, teclado e painel táctil funcionem de forma independente entre si. Para maximizar a utilização do espaço, os módulos de teclado e painel tátil podem recuar “fora de vista” quando não estão em uso, enquanto que o monitor LCD de perfil fino roda para trás, alinhado ao rack, para permitir a prática monitorização da atividade no computador.

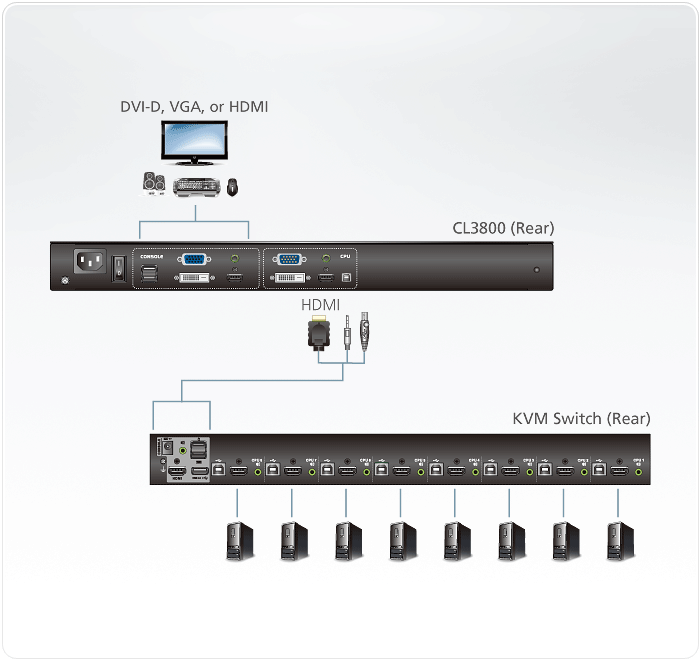

Para maior conveniência, os utilizadores podem optar por gerir o computador a partir de uma consola externa. A CL3800 dispõe de uma porta para um rato USB externo no painel frontal da unidade, ao passo que portas para a segunda consola KVM (teclado/rato USB, e monitor HDMI, DVI ou VGA) existem no painel traseiro. A CL3800 inclui duas portas estéreo mini para ligação a altifalantes áudio.

Com um vasto conjunto de características, a CL3800 está concebida para ir além dos requisitos para otimização do espaço, superior qualidade vídeo, implementação adaptativa, e versatilidade operacional, e é ideal para aplicações como transmissão móvel em direto no sector da teledifusão, ou salas de controlo com espaço limitado em qualquer indústria.

CL3800NW: Ecrã LCD de 18,5" com resolução Full HD de 1920 x 1080
CL3800NX: Ecrã LCD de 18,5" com resolução de 1366 x 768

Conteúdo da embalagem

  • 1x Consola KVM LCD CL3800 com Kit de Montagem em Rack Padrão
  • 1x Cabo USB HDMI KVM (HDMI, USB, Áudio; 1,8 m/6 ft)
  • 1x Cabo de actualização de firmware
  • 1x Cabo de Alimentação
  • 2x Braçadeiras em L
  • 1x Instruções do Utilizador
  • Otimização de Espaço
    • Luz de iluminação LED exclusiva – concebida pela ATEN para iluminar o teclado e painel táctil para visibilidade em condições de fraca luminosidade
    • Consola LCD KVM integrada com um monitor LCD panorâmico de 18,5'' com retroiluminação LED numa estrutura de carril duplo com espaço no topo e no fundo para um funcionamento suave num sistema rack de 1U de altura
    • Design de pouca profundidade que permite trabalhar com o seu equipamento de rack em espaços apertados
    • Design de carril duplo permite que o monitor LCD e módulo de teclado/painel tátil funcionem de forma independente
    • Bloqueio da consola – permite que a gaveta da consola permaneça trancada quando não está a uso



  • Experiência Áudio/Vídeo Impressionante
    • Suporte para três tipos de entrada vídeo – HDMI, DVI e VGA*
    • Ecrã LCD de 18,5" com resolução Full HD de 1920 x 1080 a 60 Hz (CL3800NW); ecrã LCD de 18,5" suporta uma resolução de 1366 x 768 a 60 Hz (CL3800NX)
    • Suporte para consola externa compatível com resoluções vídeo de até 1920 x 1200 a 60 Hz
    • Suporte áudio para ligação a altifalantes



  • Flexibilidade de Instlação
    • Kit padrão de montagem em prateleira incluído
    • Kit de montagem em bastidor de fácil instalação disponível opcionalmente**
    • Não é necessário software
    • Firmware atualizável
    • Suporte para hot-plug



  • Fiabilidade e Versatilidade Operacional
    • Suporta para uma consola externa com conectores USB / HDMI / DVI / VGA*
    • Porta USB para rato de ligação directa adicional no painel frontal (funciona também como porta periférica USB)
    • Seleção de consola através de tecla de atalho
    • Teclado padrão de 105 teclas
    • Suporte para Idiomas de teclado: Inglês (US), Inglês (UK), Francês, Alemão, Alemão (Suíço), Grego, Húngaro, Italiano, Japonês, Coreano, Russo, Espanhol, Sueco, Chinês Tradicional e Turco
    • O design está conforme às normas UL 60950-1 e CAN/CSA.

      * Apenas pode ser apresentado um sinal vídeo (HDMI, DVI-D, ou VGA) de cada vez.
      ** O Kit de de montagem em bastidor de fácil instalação é vendido em separado. Contacte o seu representante ATEN para informações do produto
FunctionCL3800NWCL3800NX
Ligações do computador
Direto11
Seleção de consolaTecla de atalhoTecla de atalho
Conectores
Portas de consola externa1 x HDMI Fêmea
1 x DVI-D Fêmea (Branco)
1 x HDB-15 Fêmea (Azul)
2 x USB Tipo A Fêmea
1 x Ficha de Áudio de 3,5 mm Fêmea (Verde)
1 x HDMI Fêmea
1 x DVI-D Fêmea (Branco)
1 x HDB-15 Fêmea (Azul)
2 x USB Tipo A Fêmea
1 x Ficha de Áudio de 3,5 mm Fêmea (Verde)
Portas KVM1 x HDMI Fêmea
1 x DVI-D Fêmea (Branco)
1 x HDB-15 Macho (Azul)
1 x USB Tipo B Fêmea
1 x Ficha de Áudio de 3,5 mm Fêmea (Verde)
1 x HDMI Fêmea
1 x DVI-D Fêmea (Branco)
1 x HDB-15 Macho (Azul)
1 x USB Tipo B Fêmea
1 x Ficha de Áudio de 3,5 mm Fêmea (Verde)
Porta USB1 x USB Tipo A Fêmea1 x USB Tipo A Fêmea
Atualização de firmware1 x Ficha de Áudio de 3,5 mm Fêmea (Preto)1 x Ficha de Áudio de 3,5 mm Fêmea (Preto)
Energia1 x Tomada AC de 3 polos1 x Tomada AC de 3 polos
Comutadores
Reposição1 x Botão semi-embutido1 x Botão semi-embutido
Atualização de firmware1 x Lateral1 x Lateral
Energia1 x Botão basculante1 x Botão basculante
Alimentação do LCD1 x Botão1 x Botão
Ajuste do LCD4 x Botão4 x Botão
LED
Energia1 x Consola KVM (Verde escuro)
1 x LCD (Laranja)
1 x Consola KVM (Verde escuro)
1 x LCD (Laranja)
Bloqueio1 x Num Lock (Verde)
1 x Caps Lock (Verde)
1 x Scroll Lock (Verde)
1 x Num Lock (Verde)
1 x Caps Lock (Verde)
1 x Scroll Lock (Verde)
Vídeo
Resolução vídeo de entrada1920 x 1200 a 60 Hz, DDC2B1920 x 1200 a 60 Hz, DDC2B
Especificações do ecrã
Módulo LCDTFT-LCD de 18,5"TFT-LCD de 18,5"
Resolução1920 x 1080 a 60 Hz1366 x 768 a 60 Hz
Distância entre pixéis0,213 mm x 0,213 mm0,3 mm x 0,3 mm
Tempo de resposta20 ms5 ms
Ângulo de visualização178° (H), 178° (V)170° (H), 160° (V)
Taxa de contraste1000 : 11000 : 1
Cor suportada16,77 M cores16,77 M cores
Luminância350 cd/m²250 cd/m²
Emulação
Teclado / RatoUSBUSB
Tensão nominal100-240 V AC; 50-60 Hz; 1 A100-240 V AC; 50-60 Hz; 1 A
Consumo de energia110 V AC, 26,6 W, 140 BTU
220 V AC, 26,8 W, 141 BTU
110 V AC, 18,3 W, 101 BTU
220 V AC, 17,8 W, 98 BTU
Especificações ambientais
Temperatura de funcionamento0 - 40 °C0 - 40 °C
Temperatura de armazenamento-20 - 60 °C-20 - 60 °C
Humidade0 - 80% HR, sem condensação0 - 80% HR, sem condensação
Propriedades físicas
CaixaMetalMetal
Peso9,61 kg (21,17 lb)9,79 kg (21,56 lb)
Dimensões (C x L x A)48,06 x 51,42 x 4,28 cm
(18,92 x 20,24 x 1,69 pol.)
48,06 x 51,42 x 4,28 cm
(18,92 x 20,24 x 1,69 pol.)
Dimensões da físicas (C x L x A)44,92 X 46,74 X 4,28 cm
(17,69 x 18,40 x 1,69 pol.)
44,92 X 46,74 X 4,28 cm
(17,69 x 18,40 x 1,69 pol.)
NotaAs dimensões físicas excluem portas E/S, pegas e linguetas de montagem.As dimensões físicas excluem portas E/S, pegas e linguetas de montagem.
NotaPara alguns produtos de montagem em prateleira, tenha em consideração que as dimensões físicas padrão LxPxA são expressas no formato CxLxA.




Desc.Ver.Data de lançamentoNome do ficheiro
Firmware Upgradev1.1.1012019-06-13 cl3800_v1.1.101.zip
Firmware Upgradev1.0.0632018-08-27 cl3800_v1.0.063.zip
Firmware Upgradev1.0.0622018-08-27 cl3800_v1.0.062.zip
Visite o nosso centro de parceiros (e-service) e registe o dispositivo KE. Em seguida, pode transferir gratuitamente o Matrix Manager Lite.
