Dónde comprar | Partner Center | eShop

Sistema de control ATEN - Caja de control


VK2100
MSRP: Quote Upon Request
  • Admite varias conexiones de interfaz:6 puertos serie4 puertos de infrarrojos/serie4 canales de retransmisión4 canales de E/S1 puetro Ethernet
  • 1 puerto USB para cargar perfiles fácilmente
  • Función aprendizaje de infrarrojos para añadir controladores de dispositivos de infrarrojos
  • Puede montarse en bastidor
ROHS

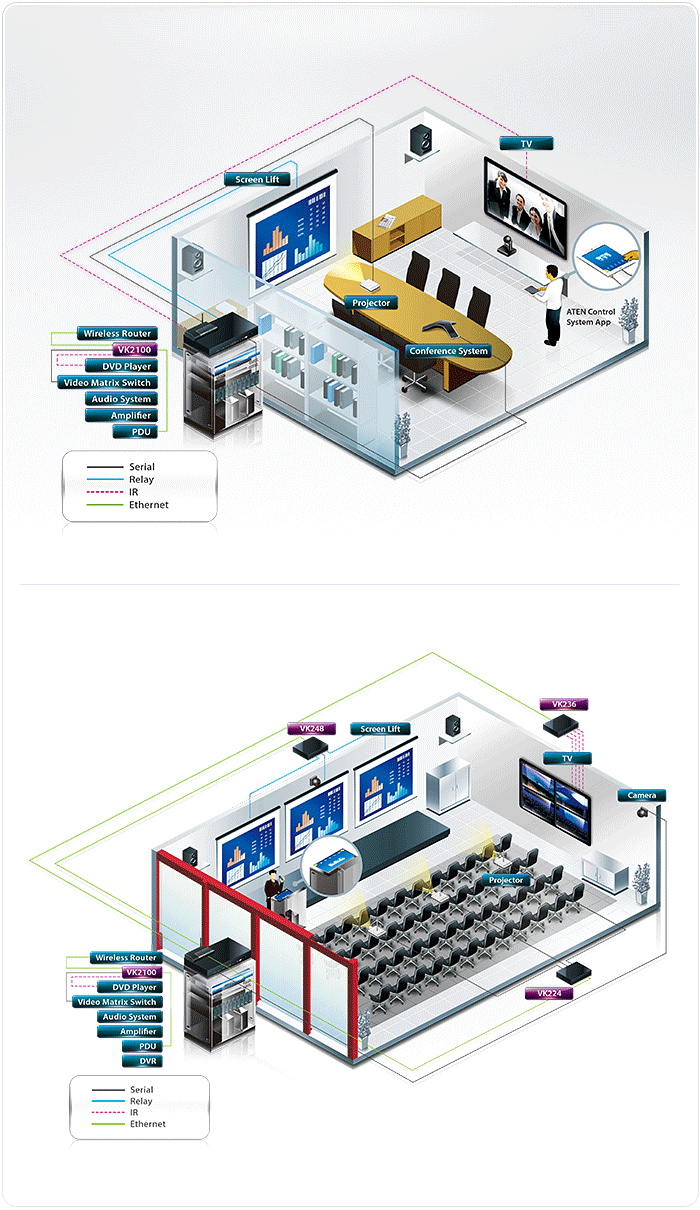

El Sistema de control ATEN, que incorpora la Caja de control ATEN (VK2100 o VK1100), el Configurador ATEN (VK6000) y la aplicación del Sistema de control ATEN, es un sistema de gestión basado en Ethernet estándar que conecta todos los dispositivos de hardware de una habitación o de unas instalaciones de gran tamaño para proporcionar control centralizado de un modo sencillo y directo mediante un dispositivo móvil y un tablet. La Caja de control VK2100 actúa como controlador principal que proporciona conectividad a todos los dispositivos de hardware disponibles en una habitación. Después de conectar el hardware, el software del Configurador VK6000 proporciona una configuración sencilla de los dispositivos con una fácil configuración paso a paso. A continuación, la aplicación Sistema de control ATEN le conecta a la Caja de control VK2100 desde cualquier dispositivo móvil o tablet con iOS, Android o Windows, lo que le concede la movilidad necesaria para controlar todos los dispositivos de hardware, en diferentes habitaciones, cuando y como quiera.

La Caja de control VK2100 se implementa fácilmente en una instalación existente y se integra perfectamente con los productos ATEN VanCryst pro-A/V y casi cualquier otro dispositivo de hardware que se encuentre en una habitación, incluidos equipos A/V, de iluminación, sistemas de conferencias, aire acondicionado, sensores de movimiento, interruptores de encendido, etc. La Caja de control VK2100 actúa como la plataforma central donde se conectan los dispositivos de hardware, para ser supervisados, gestionados y controlados directamente a través de una GUI personalizada desde cualquier dispositivo móvil iOS, Android o Windows.

El software Configurador VK6000 facilita una configuración y un control rápidos de los dispositivos en unos sencillos pasos a través de una GUI intuitiva. El VK6000 le guía a través de la configuración del hardware, el diseño de la interfaz y la subida de perfiles de visor a la Caja de control VK2100. Para proporcionar control de los dispositivos de hardware, se importan los perfiles de visor a través de la aplicación del Sistema de control ATEN desde cualquier dispositivo móvil iOS, Android o Windows. A través de una conexión Ethernet, la aplicación del Sistema de control ATEN le permite importar y actualizar los perfiles del visor desde la Caja de control VK2100 a través de una interfaz de usuario apuntar y pulsar (point-n-tap). Cada perfil de visor proporciona una GUI de control personalizada que le concede acceso rápido a los dispositivos de hardware de destino y control. El uso de cualquier perfil está protegido con autenticación de contraseña para garantizar el acceso al sistema.

El Sistema de control ATEN se puede aplicar perfectamente en salas de reuniones, centros de conferencias, salas de juntas, aulas o cualquier habitación que requiera el control central y móvil de una variedad de dispositivos de hardware a través de un sistema de gestión simplificado con una eficiencia y rendimiento óptimos.


Contenido del paquete

  • 1x Caja de control ATEN VK2100
  • 1x kit de montaje
  • 1x cable de alimentación
  • 9x bloques de terminales
  • 1x manual de instrucciones
  • Caja de control VK2100
    • Es compatible con varias conexiones de interfaz para obtener una integración de hardware y software y una movilidad del control
    • 4 salidas CC para las conexiones de la fuente de alimentación
    • 1 puerto USB para cargar perfiles fácilmente
    • Función aprendizaje de infrarrojos para añadir controladores de dispositivos de infrarrojos
    • Admite KNX IP de forma nativa para la creación de sistemas de administración
    • Compatible con Telnet, TCP, UDP, ONVIF y PJLink
    • Admite copia de seguridad de archivos del proyecto
    • Interfaz gráfica de usuario web para una configuración sencilla del sistema
    • Admite comunicación SSH para la supervisión de datos
    • Indicación LED del estado de conexión y del hardware
    • Puede montarse en bastidor



  • Software del Configurador VK6000
    • Configuración de perfiles sencilla con sencillos pasos a través de la intuitiva interfaz gráfica de usuario
    • Interfaz gráfica de usuario personalizable compatible con dispositivos móviles y ordenadores
    • Admite ControlAssist, que permite control del PC (apagado del PC, archivos multimedia, archivos PowerPoint)*
    • Generador de bases de datos integrado para configurar controladores de dispositivos y gestionar dispositivos de forma general
    • Biblioteca ATEN integrada formada por más de 10 000 controladores de dispositivos y controladores de productos ATEN VanCryst completos
    • Programación de eventos repetitivos
    • La comunicación bidireccional permite supervisión de eventos definidos por el usuario con los que desencadenar automáticamente las siguientes acciones
    • Herramienta de prueba para verificar comandos activos antes de cargar el perfil en la Caja de control VK2100 / VK1100
    • Simulador para simular y revisar la interfaz gráfica de usuario personalizada antes de cargarla
      *Nota: Para obtener información sobre las acciones de control del PC admitidas, consulte el manual de usuario del Sistema de control ATEN.



  • Aplicación del Sistema de control ATEN
    • Permite a los administradores disponer de control central de varias salas mediante perfiles desde un dispositivo móvil o tableta
    • Limite el acceso de los usuarios a los perfiles a través de autenticación mediante contraseña
    • Sincronización de controles del sistema en varios dispositivos móviles y tabletas
    • Se puede usar cualquier dispositivo iOS, Android o Windows para controlar el sistema, no es necesario comprar costosos paneles de usuario exclusivos
Interfaces
Serie• 4 x Puerto RS-232/422/485 bidireccional programable
(4 x Conector macho DB9, configurable a través de asignaciones de contactos);
 – Velocidad en baudios: 300 a 115.200 (predeterminado: 9600);
 – Bits de datos: 8 (predeterminado) o 7;
 – Bit de parada: 1 (predeterminado) o 2;
 – Paridad: Ninguna (predeterminado), par o impar;
 – Control de flujo: Ninguno (predeterminado), RTS/CTS
• 2 x Puerto RS-232 bidireccional
(2 x Conector de bloque de terminales de 3 tramos);
 – Velocidad en baudios: 300 a 115.200 (predeterminado: 9600);
 – Bits de datos: 8 (predeterminado) o 7;
 – Bit de parada: 1 (predeterminado) o 2;
 – Paridad: Ninguna (predeterminado), par o impar;
E/S• 4 x Canal de entrada y salida digital programable
(1 x Conector de bloque de terminales de 5 tramos);
Salida digital:
Consumo de 250 mA de 12 VCC
Entrada digital:
 – Modo VCD
Intervalo de voltaje de entrada: 0 a 24 VCC;
Intervalo programable: 1 a 24 VCC;
 – Modo de contacto en seco
2k ohmios pull-up a + 12 VCC
Retransmisión• 4 x Canal de retransmisión (2 x conector de bloque de terminales de 4 tramos);
• Normalmente abierto, retransmisiones aisladas;
• Valores nominales de contacto: 24 VCC, 2 A máx.
VCC• 4 x Puerto de salida de 12 VCC (2 x conector de bloque de terminales de 4 tramos);
• Fuente de alimentación: 12 VCC, 2 A máx. (compartido por 4 puertos)
Ethernet• 1 x RJ-45 hembra , 10/100Base-T
• Protocolo admitido: ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP habilitado Se utilizará la siguiente configuración de dirección IP predeterminada si no se asigna dirección IP en un plazo de 30 segundos:
Dirección IP: 192.168.0.60
Máscara de subred: 255.255.255.0
• Establece la conexión VK2100 con VK6000 (configurador ATEN) e iPad (aplicación del sistema de control ATEN)
Interruptores
Identificador de controlador1 x Conmutador de 16 segmentos
Alimentación1 x Conmutador de encendido y apagado
Aprendizaje de infrarrojos1 x LED de receptor IR
Botón Restablecer1 x Pulsador semiempotrado
Consumo de energía40 W
Alimentación
Valores nominales de alimentación de entradaAlimentación interna: 100-240 VCA, 50-60 Hz
Condiciones medioambientales
Temperatura de funcionamiento0 – 50°C
Temperatura de almacenamiento-20 – 60°C
HumedadHR del 0 - 80% Sin condensación
Propiedades físicas
CarcasaMetal
Peso2.64 kg ( 5.81 lb )
Dimensiones (LA x AN x AL)43.72 x 16.32 x 4.40 cm
(17.21 x 6.43 x 1.73 in.)
NotaTenga en cuenta que, en algunos productos de montaje en bastidor, las dimensiones físicas estándar de anchura x profundidad x altura se expresan en el formato longitud x anchura x altura.




Desc.Ver.Fecha de publicaciónNombre de archivo
Firmware Upgradev2.3.229 vk2100_v2.3.229.002.zip
Firmware Upgradev2.2.219 vk2100_v2.2.219.001.zip
Firmware UpgradeV2.2.216 vk2100_v2.2.216.001.zip
Firmware Upgradev2.1.210 vk2100_v2.1.210.zip
Firmware Upgradev2.0.193 vk2100_v2.0.193.zip
Firmware Upgradev2.0.192 vk2100_v2.0.192.zip
Firmware Upgradev1.6.157 vk2100_v1.6.157.zip
Firmware Upgradev1.5.142 vk2100_v1.5.142.zip
Firmware Upgradev1.2.114 vk2100_v1.2.114.zip
Firmware Upgradev1.2.113 vk2100_v1.2.113.zip
Firmware Upgradev1.1.103 vk2100_v1.1.103.zip
Firmware Upgradev1.0.073 vk2100_v1.0.073.zip
SODesc.Ver.Fecha de publicaciónNombre de archivo
ControlAssist
Upgrade Softwarev1.0.065 ControlAssist_setup_v1.0.065.zip
Firmware Upgrade Tool
Firmware upgrade toolv1.1.106 FirmwareUpgradeTool_Setup_V1.1.106.zip
Firmware upgrade toolv1.1.104 FirmwareUpgradeTool_Setup_V1.1.104.zip
Firmware upgrade toolv1.0.066 FirmwareUpgradeTool_Setup_V1.0.066.zip
Instalador y utilidad IP
IP Installerv1.4.132 IPInstaller_v1.4.132.zip
