Consola con pantalla panorámica LCD de solo raíl de corta profundidad Ultra 1U (USB / VGA)


CL3100
Consola con pantalla panorámica LCD de solo raíl de corta profundidad Ultra 1U (USB / VGA)-1
Consola con pantalla panorámica LCD de solo raíl de corta profundidad Ultra 1U (USB / VGA)-2
Consola con pantalla panorámica LCD de solo raíl de corta profundidad Ultra 1U (USB / VGA)-3
Consola con pantalla panorámica LCD de solo raíl de corta profundidad Ultra 1U (USB / VGA)-4
Consola con pantalla panorámica LCD de solo raíl de corta profundidad Ultra 1U (USB / VGA)-5
MSRP: Quote Upon Request

Añadir al carro de presupuesto
  • Luz LED de iluminación exclusiva, diseñada por ATEN para iluminar el teclado y el panel táctil y permitir así la visibilidad en condiciones de poca iluminación
  • Consola KVM integrada con diseño de un solo raíl de poca profundidad y un monitor LCD FHD con retroiluminación LED de 18,5” le permite trabajar en espacios estrechos
  • Pantalla LCD de 18,5" con resolución de 1366 x 768 a 60 Hz
  • Admite una consola externa con conectores USB / VGA; admite resoluciones de vídeo de entrada de hasta 1920 x 1200 a 60 Hz
ROHS
Weee
CL_Ultra-Short_Series_CL3800_CL3700_CL310

La consola LCD USB VGA CL3100 es una consola KVM LCD de un solo raíl con poca profundidad que incorpora un monitor LCD panorámico de 18,5" con retroiluminación LED junto con teclado y panel táctil integrados. El diseño de poca profundidad encaja en todos los armarios de equipos de 19", y es especialmente idóneo para bastidores poco profundos. La CL3100 se presenta como una solución ideal para ahorrar espacio en entornos especiales como furgonetas de emisión de exterior (furgonetas OB) y salas de control compactas.

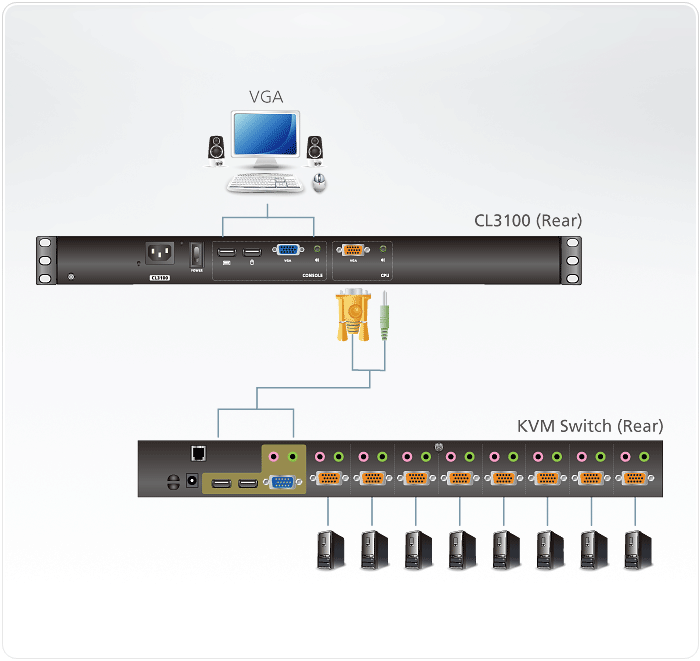

La CL3100 es una consola deslizante administrativa dedicada para conmutadores KVM VGA compatibles. Para mayor comodidad, los usuarios pueden optar por gestionar el ordenador desde una consola externa. El modelo CL3100 está dotado de un puerto para un ratón USB externo en el panel delantero de la unidad, mientras que el panel trasero presenta puertos para la segunda consola de KVM (teclado/ratón USB y monitor VGA). Además, la CL3100 incluye dos puertos estéreo mini para la conexión de altavoces de audio.

Por su amplia variedad de características, la CL3100 está diseñado para superar las necesidades de optimización de espacio, implementación adaptable y versatilidad operativa, y resulta ideal para aplicaciones como retransmisión en directo móvil en el sector de la difusión o en salas de control de cualquier sector con limitaciones de espacio.

CL3100NX: Pantalla LCD de 18,5" con resolución de 1366 x 768

Contenido del paquete

  • 1x consola KVM LCD CL3100 con kit de montaje en bastidor estándar
  • 1x cable KVM USB VGA (VGA, USB, audio; 1,8 m/6 ft)
  • 1x cable de actualización de firmware
  • 1x cable de alimentación
  • 1x manual de instrucciones
  • Optimización de espacio
    • Luz LED de iluminación exclusiva, diseñada por ATEN para iluminar el teclado y el panel táctil y permitir así la visibilidad en condiciones de poca iluminación
    • Consola LCD KVM integrada con monitor LCD panorámico de 18,5" con retroiluminación LED en carcasa de un solo raíl, con espacio superior e inferior para un funcionamiento fluido en un bastidor de sistema con 1U de altura
    • El diseño de corta profundidad le permite trabajar con su equipo de montaje en bastidor en espacios estrechos
    • Candado de consola – permite mantener bloqueado el cajón de la consola para conservarlo en su sitio mientras no se usa



  • Fiabilidad y versatilidad operativa
    • Admite entrada de vídeo VGA; admite una consola externa con conectores USB / VGA
    • Pantalla LCD de 18,5" con resolución de 1366 x 768 a 60 Hz
    • La consola externa admite resoluciones de vídeo de entrada de hasta 1920 x 1200 a 60 Hz
    • Compatibilidad con audio para la conexión de altavoces
    • Puerto para ratón USB con conexión en caliente adicional en el panel delantero (también funciona como puerto para periféricos USB)
    • Selección de consola mediante tecla de acceso rápido
    • Teclado estándar de 105 teclas
    • Compatibilidad con idiomas de teclado: inglés (Estados Unidos), inglés (Reino Unido), francés, alemán, alemán (Suiza), griego, húngaro, italiano, japonés, coreano, ruso, español, sueco, chino tradicional y turco
    • El diseño cumple las normativas UL 60950-1 y CAN/CSA.



  • Flexibilidad de instalación
    • Kit de montaje en bastidor estándar incluido
    • Kit de montaje en bastidor para instalación fácil opcional disponible*
    • No se necesita software
    • Firmware actualizable
    • Admite conexión en caliente

      * El kit de montaje en bastidor para instalación fácil se vende por separado. Para obtener información sobre productos, póngase en contacto con su distribuidor ATEN
FunciónCL3100NX
Conexiones del PC
Directo1
Selección de consolaTecla de acceso rápido
Conectores
Puertos de consola externos1 x HDB-15 hembra (Azul)
2 x USB Tipo A hembra
1 x Conector de audio de 3,5 mm hembra (Verde)
Puertos KVM1 x SPHD hembra (Amarillo)
1 x Conector de audio de 3,5 mm hembra (Verde)
Puerto USB1 x USB Tipo A hembra
Actualización de firmware1 x Conector de audio de 3,5 mm hembra (Negro)
Alimentación1 x Toma de CA de 3 clavijas
Interruptores
Reiniciar1 x Pulsador semiempotrado
Actualización de firmware1 x Conmutador deslizante
Alimentación1 x Interruptores basculantes
Alimentación LCD1 x pulsadores
Ajuste de la pantalla LCD4 x pulsadores
LEDs
Alimentación1 x Consola KVM (Verde oscuro)
1 x LCD (Naranja)
Bloquear1 x Bloq Num (Verde)
1 x Bloq Mayús (Verde)
1 x Bloq Despl (Verde)
Emulación
Teclado / RatónUSB
Vídeo
Resolución de la entrada de vídeo1920 x 1200 a 60 Hz
Especificaciones del panel
Módulo LCDLCD-TFT de 18,5"
Resolución1366 x 768 a 60 Hz
Densidad de píxel0,3 mm x 0,3 mm
Tiempo de respuesta5 ms
Ángulo de visión170° (H), 160° (V)
Relación de contraste1000 : 1
Color de soporte16,7 millones de colores
Luminosidad250 cd/m²
Valores nominales de alimentación de entrada100–240 VCA, 50/60 Hz, 1 A
Consumo de energía110 VCA, 13,8 W, 80 BTU
220 VCA, 14,1 W, 81 BTU
Condiciones medioambientales
Temperatura de funcionamiento0 - 40 °C
Temperatura de almacenamiento-20 - 60 °C
HumedadHR del 0 - 80%, sin condensación
Propiedades físicas
CarcasaMetal + Plástico
Peso9,07 kg (19,98 lb)
Dimensiones (LA x AN x AL)48,06 x 47,70 x 4,28 cm
(18,92 x 18,78 x 1,69 pulgadas)
Dimensiones del cuerpo (longitud x anchura x altura)44,92 x 43,00 x 4,28 cm
NotaLas dimensiones del cuerpo no incluyen los puertos de E/S, las asas ni los soportes de montaje.
NotaTenga en cuenta que, en algunos productos de montaje en bastidor, las dimensiones físicas estándar de anchura x profundidad x altura se expresan en el formato longitud x anchura x altura.
