Switch de Matriz 4 x 4 4K HDMI HDBaseT-Lite
VM3404H
- Suporta 4 entradas HDMI e 4 saídas HDMI e HDBaseT espelhadas
- As saídas HDMI espelhadas podem ser usadas para verificar a saída HDBaseT correspondente ou como ecrã de vídeo adicional*
- Conectividade HDBaseT – liga ecrãs HDMI a grande distância através de um cabo Cat 5e/6/6a
- POH (Power over HDBaseT) – fornece energia a grande distância a partir do comutador para um recetor através de um único cabo Cat 5e/6/6a** / ***
Com o rápido desenvolvimento da tecnologia HDBaseT, a ATEN lançou o novo Comutador de matriz HDMI HDBaseT-Lite VM3404H. O comutador aumenta o alcance de vídeo digital 4K / Full HD não comprimido, áudio, IV e alimentação via tecnologia HDBaseT através de um único cabo Cat 6a até um máximo de 40/70 metros.

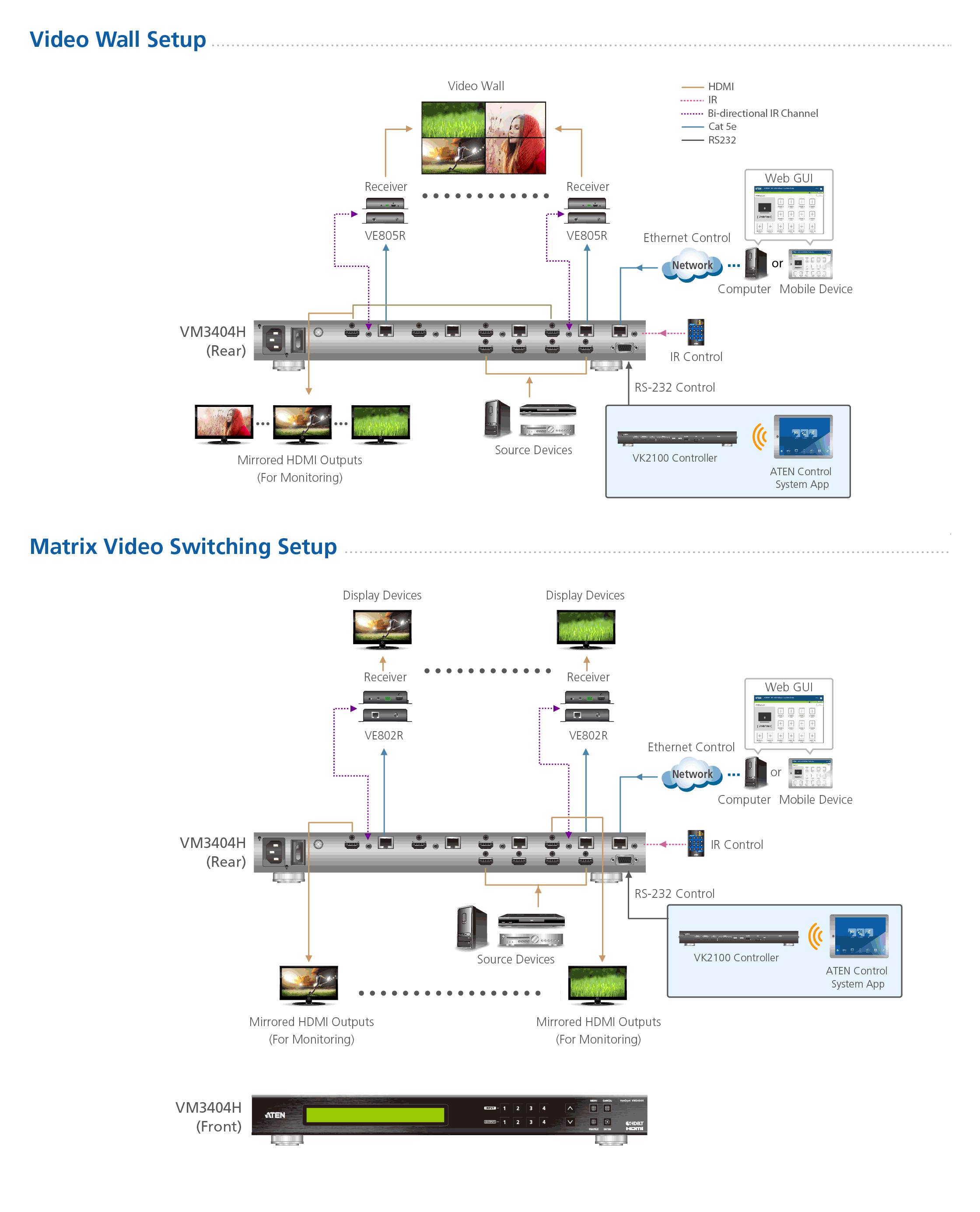

Quando o VM3404H é combinado com recetoresVE805R/VE816R, este suporta a tecnologia Seamless Switch da ATEN™ e a funcionalidade de Matriz de vídeo. A tecnologia Seamless Switch™ exclusiva da ATEN emprega um processador gráfico FPGA para assegurar a transmissão contínua de vídeo, controlo em tempo real e uma transmissão de sinal estável em todas as fontes. A funcionalidade de Matriz de vídeo permite-lhe criar 8 perfis de matriz de vídeo para esquemas de visualização personalizados através de uma interface Web fácil de utilizar. A funcionalidade POH (Power over HDBaseT) oferece uma forma engenhosa de alimentar os recetores VE802R através do cabo Cat 5e sem a necessidade de usar uma fonte de alimentação dedicada.
O VM3404H oferece flexibilidade com distribuição de sinal fiável controlada através dos botões de pressão no painel frontal, IV, e ligações RS-232 e Ethernet (Telnet / Interface Web). Foi concebido como um sistema de controlo integrado e funcional criado para ambientes de residenciais, comerciais e de centro de conferências.
Conteúdo da embalagem
- 1x VM3404H Comutador de matriz HDMI HDBaseT-Lite
- 1x LIN-418K-E12G Cabo de alimentação
- 1x Kit de montagem
- 1x Instruções de utilização
- Suporta 4 entradas HDMI e 4 saídas HDMI e HDBaseT espelhadas
- As saídas HDMI espelhadas podem ser usadas para verificar a saída HDBaseT correspondente ou como ecrã de vídeo adicional*
- Conectividade HDBaseT – liga ecrãs HDMI a grande distância através de um cabo Cat 5e/6/6a
- HDBaseT Anti-interferência – resiste à interferência de sinal durante a transmissão de vídeo de alta qualidade
- POH (Power over HDBaseT) – fornece energia a grande distância a partir do comutador para um recetor através de um único cabo Cat 5e/6/6a** / ***
- Tecnologia Seamless Switch™ – O motor FPGA da ATEN unifica formatos de vídeo para proporcionar transmissões de vídeo contínuas, comutação em tempo real e transmissões de sinal estáveis**
- Matriz de vídeo - permite-lhe criar esquemas de matriz de vídeo personalizados através da intuitiva Interface Web**
- Perito EDID™ – seleciona as definições de EDID ideais para um arranque estável, exibição de alta qualidade e utilização da melhor resolução em diferentes ecrãs
- Múltiplos métodos de controlo – gestão do sistema através dos botões de pressão no painel frontal, IV, e ligações RS-232 e Ethernet (Telnet / Interface Web)
- Visualização e controlo através da Aplicação de Controlo de Matriz Vídeo ATEN numa forma rápida e ágil
- As portas de canal IV bidirecional suportam sinais IV de frequência completa de 30 KHz a 60 KHz
- Suporta bloqueio de cabo HDMI LockPro™ da ATEN para fixar cabos HDMI ao dispositivo
- Firmware atualizável
- Instalável em bastidor (VM3404H: design 1U)
Nota:
* As saídas HDMI não suportam as funções de Matriz de vídeo e Seamless Switch™
** As funcionalidades Seamless Switch™, Matriz de vídeo e POH apenas estão disponíveis quando utilizar um recetor compatível.
*** O VM3404H é capaz de fornecer até 15,4 W @ 48 VDC de energia por porta e 35W de energia total. Certifique-se de que o consumo de energia dos dispositivos ligados ao VM3404H não excede este limite.
Entrada de vídeo | |
Interfaces | 4 x HDMI Tipo A Fêmea (Preto) |
Impedância | 100 Ω |
Distância máx. | 1,8 m |
Saída de vídeo | |
Interfaces | 4 x HDMI Tipo A Fêmea (Preto); 4 x RJ-45 Fêmea |
Impedância | 100 Ω |
Distância máx. | HDMI: até 15 m HDBaseT (Classe B): 4K até 35 m (Cat 5e/6) / 40 m (Cat 6a); 1080p até 60 m (Cat 5e/6) / 70 m (Cat 6a) |
Vídeo | |
Velocidade de dados máx. | 10,2 Gbps (3,4 Gbps por faixa) |
Frequência de pixéis máx. | 340 MHz |
Conformidade | HDMI (3D, Deep Color, 4K); Compatível com HDCP 1.4 Consumer Electronic Control (CEC) Compatível com HDBaseT |
Resolução máx. | Até 4096 x 2160 / 3840 x 2160 a 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 a 30Hz (4:4:4) |
Distância máx. | Até 70 m |
Controlo | |
RS-232 | Conector: 1 x DB-9 Fêmea (Preto) Velocidade de transmissão e protocolo: Velocidade de transmissão: 19200, Bits de dados: 8, Bits de paragem: 1, Paridade: Não, Controlo de fluxo: Não |
Canal IV | 4 x Ficha Estéreo Mini Fêmea (Preto); Transmissão de gama total 30 a 60 KHz |
Ethernet | 1 x RJ-45 Fêmea |
Definições de EDID | Modo EDID: Predefinição / Porta 1 / Remix / Personalizado |
Conectores | |
Energia | 1 x Tomada AC de 3 polos |
Energia | |
Tensão nominal | 100-240 VAC; 50-60 Hz; 1,0A |
Especificações ambientais | |
Temperatura de funcionamento | 0-50°C |
Temperatura de armazenamento | -20 - 60°C |
Humidade | 0 - 80% HR, sem condensação |
Consumo de energia | AC110V:62W:291BTU/h AC220V:60.6W:284BTU/h Nota: ● A medição em Watts indica o consumo de energia típico do dispositivo sem carga externa. ● A medição em BTU/h indica o consumo de energia do dispositivo quando este está totalmente carregado. |
Propriedades físicas | |
Caixa | Metal |
Peso | 5.62 kg ( 12.38 lb ) |
Dimensões (C x L x A) | 43.24 x 38.23 x 4.40 cm (17.02 x 15.05 x 1.73 in.) |
Lote de embalagem | 1 unid |
Nota | Para alguns produtos de montagem em prateleira, tenha em consideração que as dimensões físicas padrão LxPxA são expressas no formato CxLxA. |
