Switch matrix 4K HDMI HDBaseT-Lite 4 x 4


VM3404H
MSRP: Quote Upon Request

Aggiungi al Carrello offerte
  • Supporta 4 ingressi HDMI con mirroring di 4 uscite HDMI e HDBaseT
  • Le uscite mirroring HDMI possono essere utilizzate per verificare la corrispondente uscita HDBaseT oppure come display video aggiuntivo*
  • Connettività HDBaseT – aumenta la distanza di una connessione HDMI tramite un cavo Cat 5e/6/6a
  • Power over HDBaseT (POH) – fornisce alimentazione su una lunga distanza dallo switch ad un ricevitore con un singolo cavo Cat 5e/6/6a** / ***
4K
HDBaseT
HDMI
Red_Dot_Award_Winning_User_Interface
InAVation_HDBaseT
Product_sBanner_HDBaseT
ATEN Unizon

Con il rapido sviluppo della tecnologia HDBaseT, ATEN ha rilasciato il nuovo Matrix Switch VM3404H HDMI HDBaseT-Lite. Lo switch estende video digitale 4K / Full HD non compresso, audio, IR e alimentazione tramite tecnologia HDBaseT con un singolo cavo Cat 6a fino a 40/70 metri.

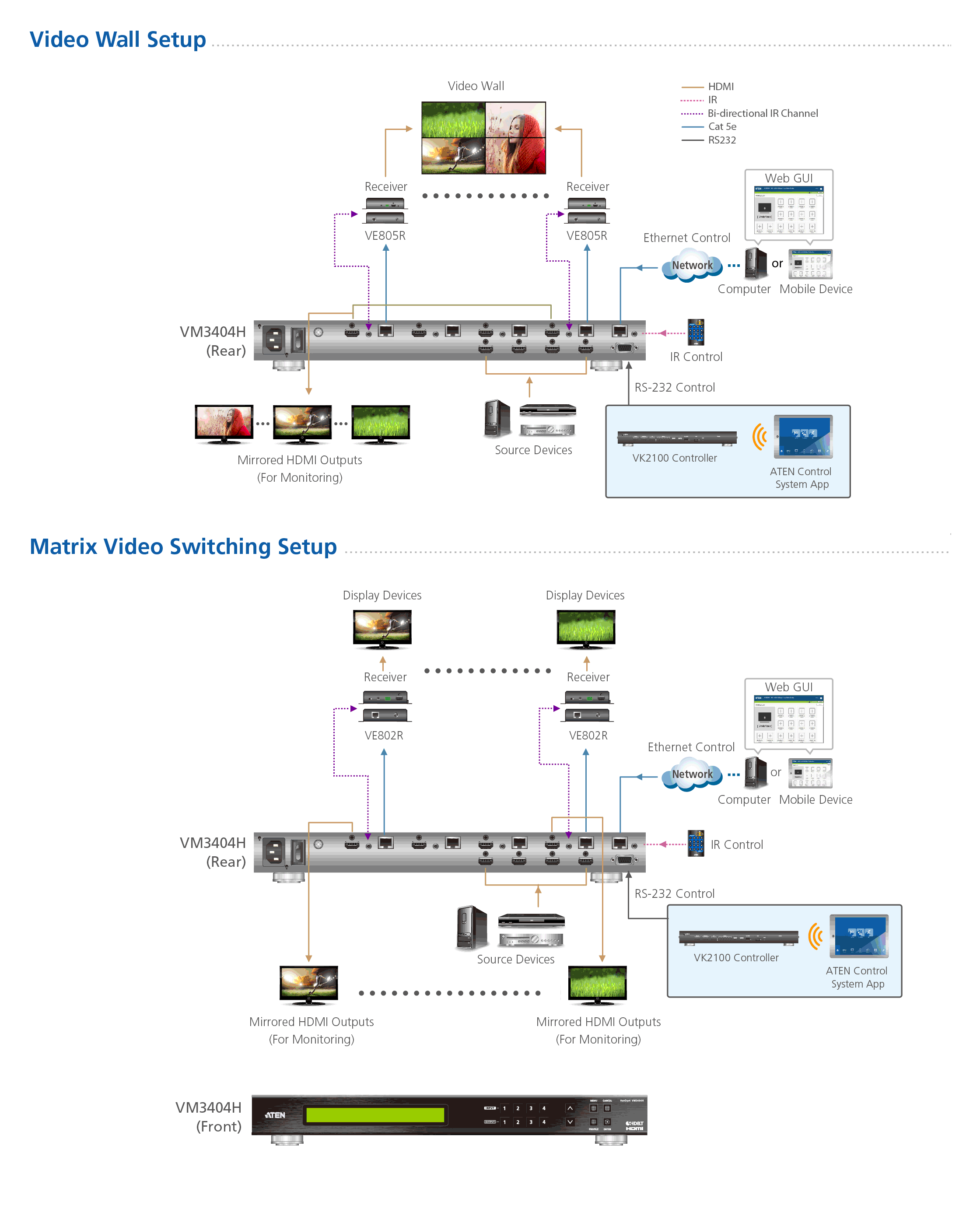

Con VM3404H in combinazione con ricevitori VE805R/VE816R, supporta tecnologia ATEN Seamless Switch™ e funzionalità Video Wall. L'esclusiva tecnologia Seamless Switch™ di ATEN utilizza un processore grafico FPGA al fine di garantire lo streaming video continuo, il controllo in tempo reale e la stabile trasmissione del segnale su tutte le fonti. La funzionalità Video Wall consente di creare 8 profili di connessione personalizzabili in diversi layout di parete video per un'interfaccia web di facile utilizzo. La funzione Power over HDBaseT (POH) fornisce un modo ingegnoso per alimentare i ricevitori VE802R con il cavo Cat 5e, senza la necessità di utilizzare un alimentatore supplementare.

VM3404H offre flessibilità di distribuzione affidabile del segnale controllata tramite pulsanti sul pannello anteriore, IR, RS-232 e connessioni Ethernet (interfaccia utente Telnet/web). È stato progettato come sistema di controllo funzionale e integrato per centri residenziali, commerciali e conferenze.



Contenuti della confezione

  • 1x VM3404H Matrix Switch HDMI HDBaseT-Lite
  • 1x LIN-418K-E12G Cavo di alimentazione
  • 1x Kit di montaggio
  • 1x Istruzioni per l'utente
  • Supporta 4 ingressi HDMI con mirroring di 4 uscite HDMI e HDBaseT
  • Le uscite mirroring HDMI possono essere utilizzate per verificare la corrispondente uscita HDBaseT oppure come display video aggiuntivo*
  • Connettività HDBaseT – aumenta la distanza di una connessione HDMI tramite un cavo Cat 5e/6/6a
  • HDBaseT Anti-blocco – resiste alle interferenze del segnale durante la trasmissione di video con qualità elevata
  • Power over HDBaseT (POH) – fornisce alimentazione su una lunga distanza dallo switch ad un ricevitore con un singolo cavo Cat 5e/6/6a** / ***
  • Tecnologia Seamless Switch™ - Il motore ATEN FPGA unifica i formati video per fornire flussi video continui, la commutazione in tempo reale e trasmissioni stabili dei segnali**
  • Video Wall permette di creare layout personalizzati di pareti video tramite interfaccia web intuitiva**
  • EDID Expert™ – seleziona le impostazioni EDID ottimali per una visualizzazione fluida con qualità elevata e per usare la risoluzione migliore su diversi schermi
  • Vari metodi di controllo – gestioend el sistema tramite i pulsanti del pannello anteriore, IR, RS-232 e connessioni Ethernet (interfaccia utente Telnet/web)
  • Visualizzazione e controllo mediante l'App di controllo matrix video di ATEN in modo agile e rapido
  • Le porte del canale IR bidirezionali supportano segnali IR a frequenza completa da 30 KHz a 60 KHz
  • Supporta LockPro di ATEN™ Blocco del cavo HDMI per il fissaggio di cavi HDMI al dispositivo
  • Firmware aggiornabile
  • Montabile su rack (VM3404H: 1U)

    Nota:
    * Le uscite HDMI non sono in grado di supportare le funzioni Video Wall e Seamless Switch™
    ** Le funzioni Seamless Switch™, Video Wall e POH sono disponibili solo quando è utilizzato un ricevitore compatibile.
    *** VM3404H è in grado di fornire 15,4 W a 48 V CC di alimentazione per porta e 35 W di alimentazione totale; assicurarsi che il consumo energetico dei dispositivi collegati a VM3404H non superi questo limite.
Ingresso video
Interfacce4 x HDMI tipo A femmina (nero)
Impedenza100 Ω
Distanza max.1,8 m
Uscita video
Interfacce4 x HDMI di tipo A femmina (nero);
4 x RJ-45 femmina
Impedenza100 Ω
Distanza max.HDMI: fino a 15 m
HDBaseT (Classe B): 4K fino a 35 m (Cat 5e/6) / 40 m (Cat 6a);
1080p fino a 60 m (Cat 5e/6) / 70 m (Cat 6a)
Video
Frequenza max. dati10,2 Gbps (3,4 Gbps per corsia)
Clock di pixel max.340 MHz
ConformitàHDMI (3D, Deep Color, 4K); Compatibile HDCP 1.4
CEC (Consumer Electronics Control)
Compatibile HDBaseT
Risoluzione max.Fino a 4096 x 2160 / 3840 x 2160 a 60 Hz (4:2:0);
4096 x 2160 / 3840 x 2160 a 30 Hz (4:4:4)
Distanza max.Fino a 70 m
Controllo
RS-232Connettore: 1 x DB-9 femmina (nero)
Velocità in baud e Protocollo:
Velocità in baud: 19200, bit di dati: 8, Bit di stop: 1, Parità: No, controllo del flusso: No
Canale IR4 x Connettore stereo mini femmina (nero);
Trasmissione su intera gamma 30 - 60 KHz
Ethernet1 x RJ-45 femmina
Impostazioni EDIDModalità EDID: Predefinito / Porta 1 / Remix / Personalizzato
Connettori
Alimentazione1 x Prese CA tripolari
Alimentazione
Carico potenza ingresso100-240 V CA; 50-60 Hz; 1,0 A
Ambiente
Temperatura di esercizio0-50°C
Temperatura di conservazione-20 - 60°C
Umidità0 - 80% di umidità relativa, senza condensa
ConsumoAC110V:62W:291BTU/h
AC220V:60.6W:284BTU/h

Nota:
● La misura in Watt indica il consumo tipico del dispositivo senza carico esterno.
● La misura in BTU/h indica il consumo di energia del dispositivo a pieno carico.
Proprietà fisiche
StrutturaMetallo
Peso5.62 kg ( 12.38 lb )
Dimensioni (L x P x A)43.24 x 38.23 x 4.40 cm
(17.02 x 15.05 x 1.73 in.)
Lotto scatola1 pezzo
NotaPer alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA.

Scheda tecnica

vm3404h_3909h_video_matrix_switch_ds_en.pdf (2.36 MB)
DiscendenteVer.Data di rilascioNome file
Firmware Upgradev3.5.3422021-07-07 vm3404h_v3.5.342.zip
Firmware Upgradev3.4.3382019-12-30 vm3404h_v3.4.338.zip
Firmware Upgradev3.4.3342019-07-18 vm3404h_v3.4.334.zip
Firmware Upgradev2.2.2142018-06-25 vm3404h_v2.2.214.zip
Firmware Upgradev2.2.2132018-06-06 vm3404h_v2.2.213.zip
Firmware Upgradev2.1.2032017-03-28 vm3404h_v2.1.203.zip
Firmware Upgradev2.0.1982016-11-24 vm3404h_v2.0.198.zip
Firmware Upgradev1.0.0632015-11-11 vm3404h_v1.0.063.zip
