9 x 9 Comutador de matriz HDMI HDBaseT-Lite


VM3909H
MSRP: Quote Upon Request
  • Suporta 9 entradas HDMI e 9 saídas HDMI e HDBaseT espelhadas
  • As saídas HDMI espelhadas podem ser usadas para verificar a saída HDBaseT correspondente ou como ecrã de vídeo adicional*
  • Conectividade HDBaseT – liga ecrãs HDMI a grande distância através de um cabo Cat 5e/6/6a
  • POH (Power over HDBaseT) – fornece energia a grande distância a partir do comutador para um recetor através de um único cabo Cat 5e/6/6a ** / ***
4K
HDBaseT
HDMI
ROHS
Weee

Com o rápido desenvolvimento da tecnologia HDBaseT, a ATEN lançou o novo Comutador de matriz HDMI HDBaseT-Lite VM3909H. O comutador aumenta o alcance de vídeo digital 4K / Full HD não comprimido, áudio, IV e alimentação via tecnologia HDBaseT através de um único cabo Cat 6a até um máximo de 40/70 metros.

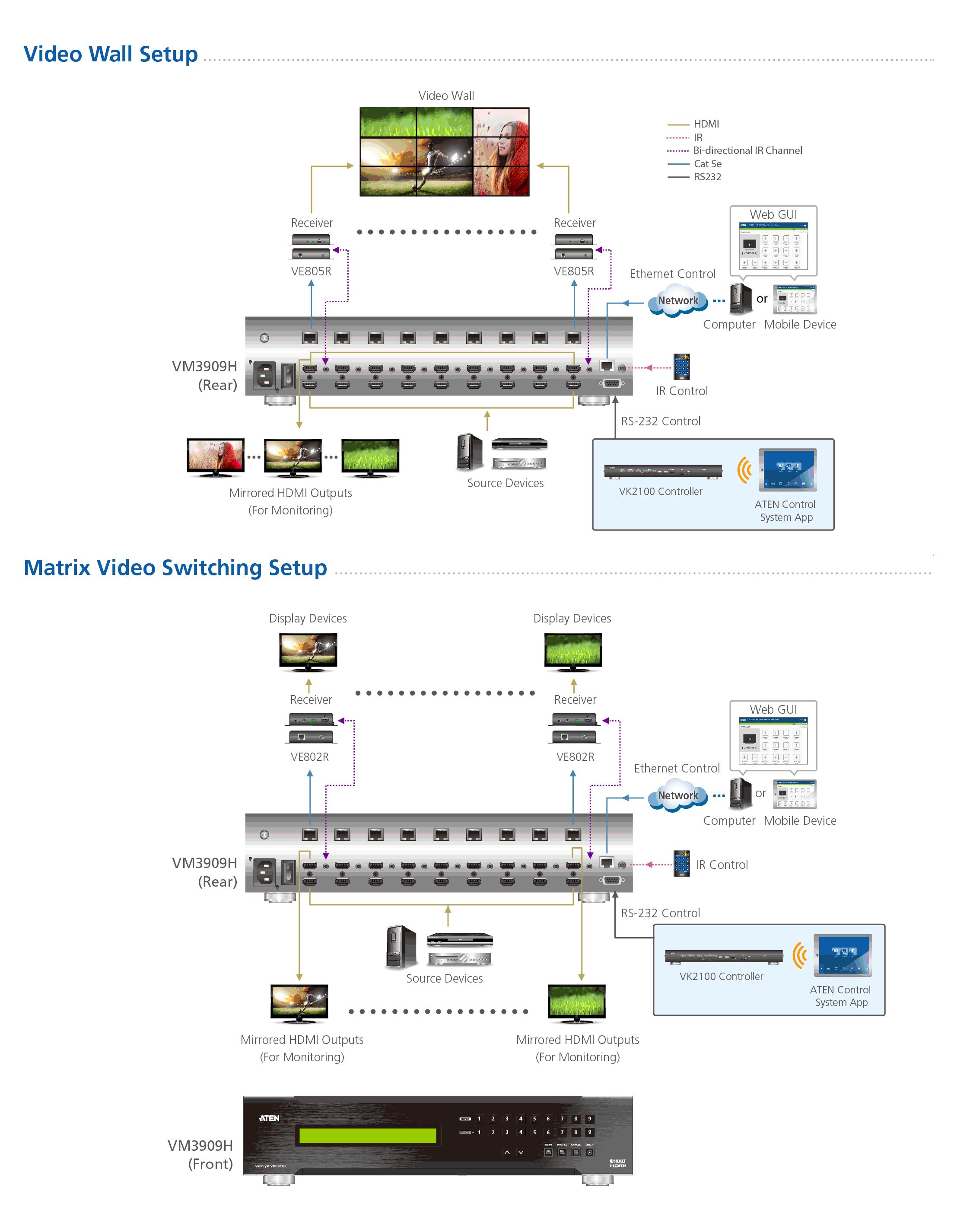

Quando o VM3909H é combinado com recetoresVE805R, este suporta a tecnologia Seamless Switch da ATEN™ e a funcionalidade de Matriz de vídeo. A tecnologia Seamless Switch™ exclusiva da ATEN emprega um processador gráfico FPGA para assegurar a transmissão contínua de vídeo, controlo em tempo real e uma transmissão de sinal estável em todas as fontes. A funcionalidade de Matriz de vídeo permite-lhe criar 18 perfis de matriz de vídeo para esquemas de visualização personalizados através de uma interface Web fácil de utilizar. A funcionalidade POH (Power over HDBaseT) oferece uma forma engenhosa de alimentar os recetores VE802R através do cabo Cat 5e sem a necessidade de usar uma fonte de alimentação dedicada.

O VM3909H oferece flexibilidade com distribuição de sinal fiável controlada através dos botões de pressão no painel frontal, IV, e ligações RS-232 e Ethernet (Telnet / Interface Web). Foi concebido como um sistema de controlo integrado e funcional criado para ambientes de residenciais, comerciais e de centro de conferências.



Conteúdo da embalagem

  • 1x VM3909H Comutador de matriz HDMI HDBaseT-Lite
  • 1x LIN2-418K-E12G Cabo de alimentação
  • 1x Kit de montagem
  • 1x Instruções de utilização
  • Suporta 9 entradas HDMI e 9 saídas HDMI e HDBaseT espelhadas
  • As saídas HDMI espelhadas podem ser usadas para verificar a saída HDBaseT correspondente ou como ecrã de vídeo adicional*
  • Conectividade HDBaseT – liga ecrãs HDMI a grande distância através de um cabo Cat 5e/6/6a
  • HDBaseT Anti-interferência – resiste à interferência de sinal durante a transmissão de vídeo de alta qualidade
  • POH (Power over HDBaseT) – fornece energia a grande distância a partir do comutador para um recetor através de um único cabo Cat 5e/6/6a ** / ***
  • Tecnologia Seamless Switch™ – O motor FPGA da ATEN unifica formatos de vídeo para proporcionar transmissões de vídeo contínuas, comutação em tempo real e transmissões de sinal estáveis **
  • Matriz de vídeo - permite-lhe criar esquemas de matriz de vídeo personalizados através da intuitiva Interface Web **
  • Perito EDID™ – seleciona as definições de EDID ideais para um arranque estável, exibição de alta qualidade e utilização da melhor resolução em diferentes ecrãs
  • Múltiplos métodos de controlo – gestão do sistema através dos botões de pressão no painel frontal, IV, e ligações RS-232 e Ethernet (Telnet / Interface Web)
  • As portas de canal IV bidirecional suportam sinais IV de frequência completa de 30 KHz a 60 KHz (o cabo do recetor de IV incluído na embalagem suporta apenas 30 KHz a 56 KHz)
  • Suporta bloqueio de cabo HDMI LockPro™ da ATEN para fixar cabos HDMI ao dispositivo
  • Firmware atualizável
  • Instalável em bastidor (VM3909H: design 2U)

    Nota:
    * As saídas HDMI não suportam as funções de Matriz de vídeo e Seamless Switch™.
    ** As funcionalidades Seamless Switch™, Matriz de vídeo e POH apenas estão disponíveis quando utilizar um recetor compatível.
    *** O VM3909H é capaz de fornecer até 15,4 W @ 48 VDC de energia por porta e 75W de energia total. Certifique-se de que o consumo de energia dos dispositivos ligados ao VM3909H não excede este limite.
Entrada de vídeo
Impedância100 Ώ
Interfaces9 x HDMI Tipo A Fêmea (Preto)
Distância máx.1,8 m
Saída de vídeo
Interfaces9 x HDMI Tipo A Fêmea (Preto);
9 x RJ-45 Fêmea
Impedância100 Ώ
Distância máx.HDMI: até 15 m
HDBaseT (Classe B): 4K até 35 m (Cat 5e/6) / 40 m (Cat 6a);
1080p até 60 m (Cat 5e/6) / 70 m (Cat 6a)
Vídeo
Velocidade de dados máx.10,2 Gbps (3,4 Gbps por faixa)
Frequência de pixéis máx.340 MHz
ConformidadeHDMI (3D, Deep Color, 4K); Compatível com HDCP 1.4
Controlo de Electrónica do Consumidor (CEC)
Compatível com HDBaseT
Resolução máx.Até 4096 x 2160 / 3840 x 2160 a 60 Hz (4:2:0);
4096 x 2160 / 3840 x 2160 a 30 Hz (4:4:4)
Distância máx.Até 70 m
Controlo
RS-232Conector: 1 x DB-9 Fêmea (Preto)
Velocidade de transmissão e protocolo:
Velocidade de transmissão: 19200, Bits de dados: 8, Bits de paragem: 1, Paridade: Não, Controlo de fluxo: Não
Canal IV9 x Ficha Estéreo Mini Fêmea (Preto);
Transmissão de gama total 30 a 60 KHz
Ethernet1 x RJ-45 Fêmea
Definições de EDIDModo EDID: Predefinição / Porta 1 / Remix / Personalizado
Conectores
Energia1 x Tomada AC de 3 polos
Energia
Tensão nominal100-240 V AC; 50-60 Hz; 1,0 A
Consumo de energia110 V AC, 77,44 W; 220 V AC, 75,24 W (sem PoE)
Especificações ambientais
Temperatura de funcionamento0 - 50 °C
Temperatura de armazenamento-20 - 60 °C
Humidade0 - 80% HR, sem condensação
Propriedades físicas
CaixaMetal
Peso7,33 kg (16,15 lb)
Dimensões (C x L x A)43,24 x 38,23 x 8,80 cm
(17,02 x 15,05 x 3,46 pol.)
Altura do Rack (Espaços U)2U
Lote de embalagem1 unid
NotaPara alguns produtos de montagem em prateleira, tenha em consideração que as dimensões físicas padrão LxPxA são expressas no formato CxLxA.
