9 x 9 4K HDMI HDBaseT-Lite Matrix Switch

Eingestellte
VM3909H
MSRP: Quote Upon Request

Zum Angebotskorb hinzufügen
  • Unterstützt 9 HDMI-Eingänge und 9 gespiegelte HDMI- und HDBaseT-Ausgänge
  • Die gespiegelten HDMI-Ausgänge können zur Verifizierung des entsprechenden HDBaseT-Ausgangs oder als zusätzliche Videoanzeige genutzt werden*
  • HDBaseT-Konnektivität – verbindet HDMI-Displays per Cat.-5e/6/6a-Kabel über eine lange Strecke
  • Power over HDBaseT (POH) – versorgt einen Empfänger über ein einziges Cat.-5e/6/6a-Kabel über eine lange Strecke vom Switch mit Strom ** / ***
4K
HDBaseT
HDMI
Red_Dot_Award_Winning_User_Interface
InAVation_HDBaseT
Product_sBanner_HDBaseT
ATEN Unizon Banner

Angesichts der rasanten Entwicklung der HDBaseT-Technologie hat ATEN den neuen HDMI-HDBaseT-Lite-Matrix-Switch VM3909H herausgegeben. Der Switch erweitert unkomprimiertes digitales 4K- / Full-HD-Video, Audio, IR und Stromversorgung per HDBaseT-Technologie über ein einziges Cat.-6a-Kabel auf bis zu 40/70 Meter.

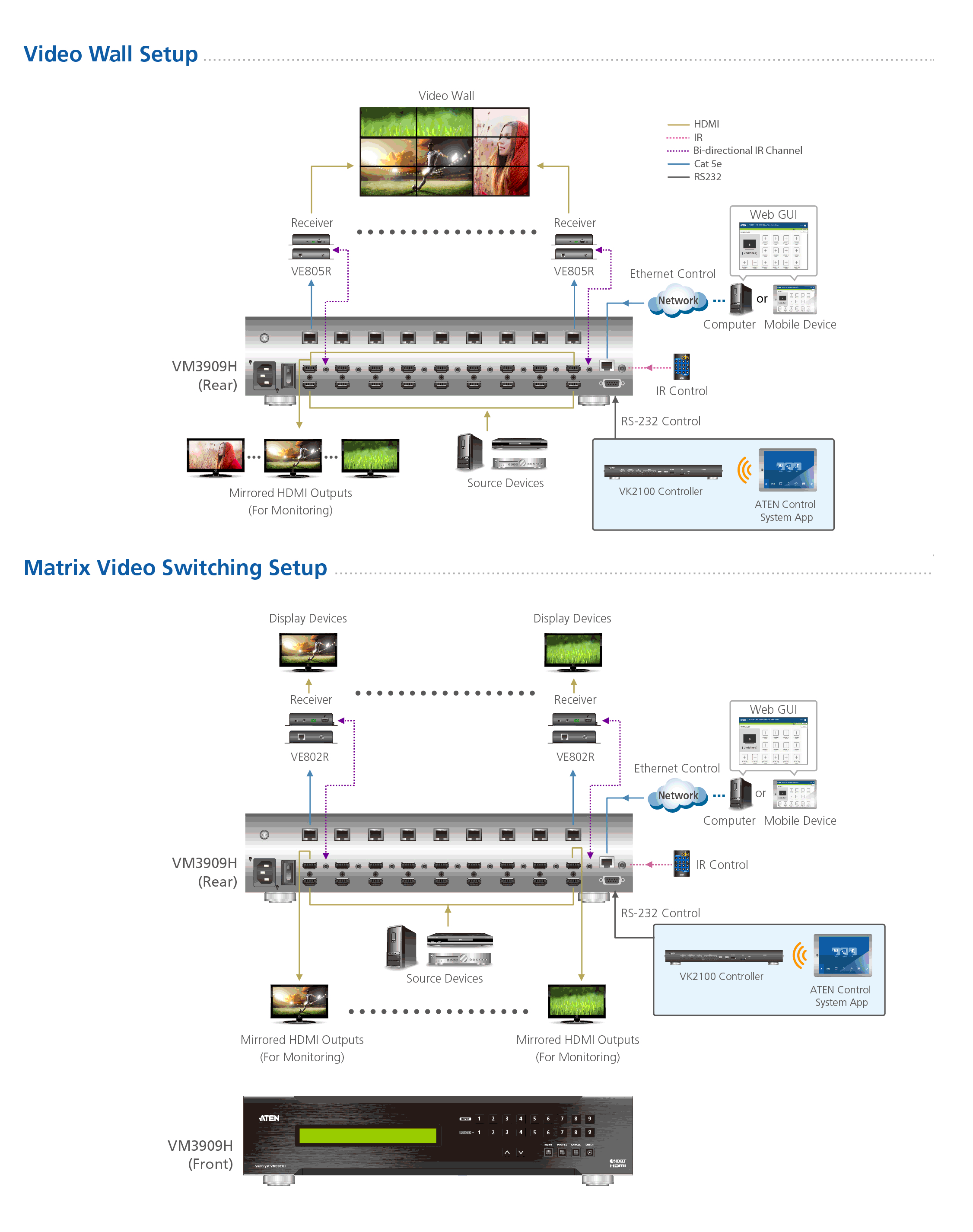

Wenn der VM3909H mit VE805R/VE816R-Empfängern kombiniert wird, unterstützt er ATENs Seamless Switch-Technologie™ und Videowand-Funktionalität. ATENs exklusive Seamless Switch™-Technologie nutzt einen FPGA-Grafikprozessor zur Gewährleistung von kontinuierlichem Videostreaming, Echtzeitsteuerung und stabiler Signalübertragung zwischen allen Quellen. Die Videowand-Funktionalität ermöglicht Ihnen die Erstellung von 18 Videowand-Profilen für angepassten Anzeigelayouts über eine nutzerfreundliche Webschnittstelle. Die Power over HDBaseT- (POH) Funktion bietet eine geniale Möglichkeit zur Stromversorgung der VE802R-Empfänger über das Cat.5e-Kabel, ohne dass eine zusätzliche Stromversorgung benötigt wird.

Der VM3909H bietet Flexibilität mit zuverlässiger Signalverteilung, die über Tasten an der Frontblende, IR, RS-232 und Ethernet-Verbindungen (Telnet / Webschnittstelle) gesteuert wird. Er ist als funktionales und integriertes Steuerungssystem für private und kommerzielle Zwecke sowie Konferenzzentren konzipiert.



Lieferumfang

  • 1x VM3909H HDMI-HDBaseT-Lite-Matrix-Switch
  • 1x LIN2-418K-E12G Netzkabel
  • 1x Montagesatz
  • 1x Bedienungsanleitung
  • Unterstützt 9 HDMI-Eingänge und 9 gespiegelte HDMI- und HDBaseT-Ausgänge
  • Die gespiegelten HDMI-Ausgänge können zur Verifizierung des entsprechenden HDBaseT-Ausgangs oder als zusätzliche Videoanzeige genutzt werden*
  • HDBaseT-Konnektivität – verbindet HDMI-Displays per Cat.-5e/6/6a-Kabel über eine lange Strecke
  • HDBaseT-Entstörung – widersteht Signalstörungen während der Übertragung hochqualitativer Videos
  • Power over HDBaseT (POH) – versorgt einen Empfänger über ein einziges Cat.-5e/6/6a-Kabel über eine lange Strecke vom Switch mit Strom ** / ***
  • Seamless Switch™-Technologie – ATENs FPGA-Engine vereinheitlicht Videoformate zur Bereitstellung von kontinuierlichen Videostreams, Echtzeitumschaltung und stabilen Signalübertragungen **
  • Videowand – ermöglicht Ihnen die Erstellung angepasster Videowandlayouts über die intuitive Webbenutzeroberfläche**
  • EDID-Experte™ – wählt optimale EDID-Einstellungen für reibungsloses Einschalten, hochqualitative Anzeige und den Einsatz der besten Videoauflösung zwischen verschiedenen Bildschirmen
  • Mehrere Steuerungsmethoden – Systemverwaltung über Tasten an der Frontblende, IR, RS-232 und Ethernet-Verbindungen (Telnet / Webschnittstelle)
  • Ansicht und Steuerung über die ATEN Videomatrix Kontroll-App auf schnelle und agile Art und Weise
  • Bidirektionale IR-Kanalports unterstützen IR-Signale aller Frequenzen von 30 bis 60 kHz (das mitgelieferte IR-Empfängerkabel unterstützt nur 30 bis 56 kHz)
  • Unterstützt ATENs HDMI-Kabelsperre LockPro™ zur Sicherung von HDMI-Kabeln am Gerät
  • Aufrüstbare Firmware
  • Rack-montierbar (VM3909H: 2HE-Design)

    Hinweis:
    * Die HDMI-Ausgänge können Videowand- und Seamless Switch™-Funktionen nicht unterstützen.
    ** Die Seamless Switch™-, Videowand- und POH-Funktionen sind nur bei Verwendung eines kompatiblen Empfängers verfügbar.
    *** Der VM3909H kann bis zu 15,4 W bei 48 V Gleichspannung per Port und insgesamt 75 W bereitstellen; bitte vergewissern Sie sich, dass die Leistungsaufnahme der mit dem VM3909H verbundenen Geräte dieses Limit nicht übersteigt.
Videoeingang
Impedanz100 Ω
Schnittstellen9 x HDMI-Typ-A-Buchse (Schwarz)
Max. Entfernung1,8 m
Videoausgang
Schnittstellen9 x HDMI-Typ-A-Buchse (Schwarz) ;
9 x RJ-45-Buchse
Impedanz100 Ω
Max. EntfernungHDMI: Bis 15 m
HDBaseT (Klasse B): 4K bis 35 m (Cat 5e/6) / 40 m (Cat 6a);
1080p bis 60 m (Cat 5e/6) / 70 m (Cat 6a)
Video
Max. Datenrate10,2 Gbps (3,4 Gbps pro Lane)
Max. Pixeltakt340 MHz
KonformitätHDMI (3D, Deep Color, 4K); HDCP 1.4-kompatibel
Consumer Electronics Control (CEC)
HDBaseT-kompatibel
Max. AuflösungenBis zu 4096 x 2160 / 3840 x 2160 bei 60 Hz (4:2:0);
4096 x 2160 / 3840 x 2160 bei 30 Hz (4:4:4)
Max. EntfernungBis zu 70 m
Steuerung
RS-232Anschluss: 1 x DB-9-Buchse (Schwarz)
Baudrate und Protokoll:
Baudrate: 19200, Datenbits: 8, Stoppbits: 1, Parität: Nein, Flusskontrolle: Nein
IR-Kanal9 x Mini-Stereobuchse (Schwarz);
30 ~ 60 kHz, Übertragung über die gesamte Bandbreite
Ethernet1 x RJ-45 Buchse
EDID-EinstellungenEDID-Modus: Standard / Port 1 / Remix / Angepasst
Anschlüsse
Stromversorgung1 x 3-poliger Wechselspannungsanschluss
Stromversorgung
Nenneingangsleistung100-240 V Wechselspannung; 50-60 Hz; 1,0 A
StromverbrauchAC110V:122W:572BTU/h
AC220V:120W:563BTU/h

Hinweis:
● Die Messung in Watt gibt die typische Leistungsaufnahme des Geräts ohne externe Belastung an.
● Die Messung in BTU/h gibt die Leistungsaufnahme des Geräts an, wenn es voll belastet ist.
Umgebung
Betriebstemperatur0 - 50 °C
Aufbewahrungstemperatur-20 - 60 °C
Feuchtigkeit0 - 80% relative Luftfeuchte, nicht kondensierend
Physikalische Eigenschaften
GehäuseMetall
Gewicht7.33 kg ( 16.15 lb )
Abmessungen (L x B x H)43.24 x 38.23 x 8.80 cm
(17.02 x 15.05 x 3.46 in.)
Rackhöhe (U-Größen)2U
Kartonposten1 Stk.
HinweisBei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden.

Erfolgsgeschichten

Eine flexible und zukunftsorientierte Präsentationsumgebung, Deutschland

Datenblatt

vm3404h_3909h_video_matrix_switch_ds_en.pdf (2.36 MB)
Beschr.Ver.VeröffentlichungsdatumDateiname
Firmware Upgradev3.5.3412021-07-07 vm3909h_v3.5.341.zip
Firmware Upgradev3.4.3372020-01-17 vm3909h_v3.4.337.zip
Firmware Upgradev3.4.3342019-07-18 vm3909h_v3.4.334.zip
Firmware UpgradeV2.2.2142018-06-25 vm3909h_v2.2.214.zip
Firmware Upgradev2.2.2132018-06-06 vm3909h_v2.2.213.zip
Firmware Upgradev2.1.2032017-03-28 vm3909h_v2.1.203.zip
Firmware Upgradev2.1.2012016-12-08 vm3909h_v2.1.201.zip
Firmware Upgradev2.0.1982016-09-05 vm3909h_v2.0.198.zip
Firmware Upgradev1.0.0802015-11-11 vm3909h_v1.0.080.zip
Bitte besuchen Sie unser Partnercenter (eService) und registrieren Sie das KE-Gerät. Anschließend können Sie den kostenlosen Matrix Manager Lite herunterladen.
