Caixa de Expansão de Série/IR de 6 Portas


VK236
MSRP: Quote Upon Request

Adicionar ao Carrinho de Orçamento
  • Proporciona 6 portas IR/Série para expandir o Sistema de Controlo ATEN
  • Podem ser adicionadas até oito caixas de expansão VK236 a uma só Caixa de Controlo
  • ID Switch emparelha VK236 com um controlador para configurar de imediato as definições de rede
  • Suporte para Power over Ethernet (PoE) ou fonte de alimentação DC
Good Design Award 2022
ControlSystem
ATEN_Certified_Drivers

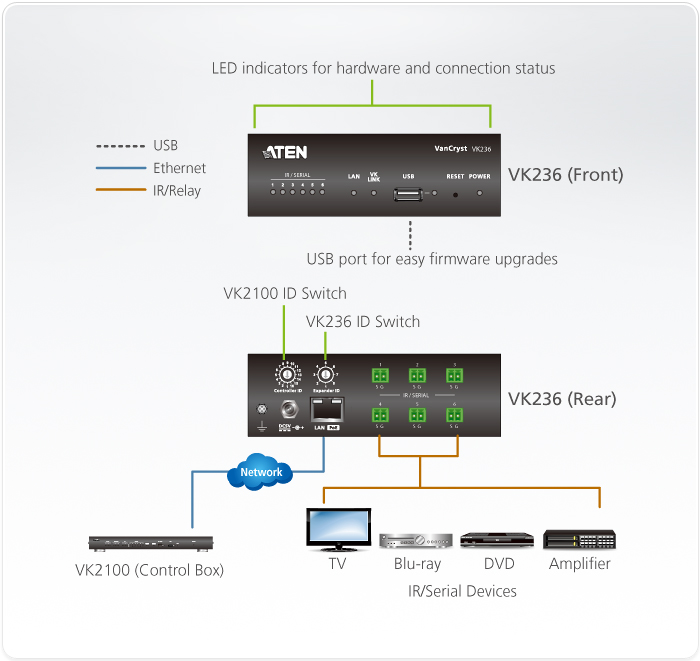

A Caixa de Expansão de Série/IR de 6 portas VK236 proporciona seis portas IR/Série adicionais para uma expansão flexível do Sistema de Controlo ATEN.
Isto permite aos utilizadores controlar dispositivos IR/série adicionais num ambiente em que são necessários mais dispositivos. Com a vantagem de uma ligação Ethernet, a caixa de expansão pode ser facilmente ligada à Caixa de Controlo VK2100 através de uma ligação LAN a partir de diversos locais numa rede.

Conteúdo da embalagem

  • 1x Caixa de Expansão de Série/IR de 6 Portas VK236
  • 1x Kit de Montagem
  • 6x Blocos de Terminais
  • 1x Instruções do Utilizador
  • Proporciona 6 portas IR/Série para expandir o Sistema de Controlo ATEN
  • Podem ser adicionadas até oito caixas de expansão VK236 a uma só Caixa de Controlo
  • Implementação Flexível: Liga a uma Caixa de Controlo através de uma ligação Ethernet
  • ID Switch emparelha VK236 com um controlador para configurar de imediato as definições de rede
  • Suporte para Power over Ethernet (PoE) ou fonte de alimentação DC
  • Firmware atualizável por USB ou interface Web
Interfaces
IV/Série6 x Portas IR programáveis / unidireccionais RS-232
6 x Conectores de bloco de terminais com 2 pólos
IR: Nível TTL (0 a 5 V)
– Frequência da operadora: 10 KHz~455 KHz;
Série: Unidireccional RS-232 ( + - 5 V)
– Taxa de dados: 300 a 115200 (predefinição: 9600);
– Bits de dados: 8 (predefinição) ou 7;
– Bit de paragem: 1 (predefinição) ou 2;
– Paridade: Não (predefinição), Par ou Ímpar
Ethernet• 1 x RJ-45 Fêmea, 10/100Base-T
• Protocolo suportado: ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP-activado. Serão usadas as seguintes predefinições IP caso não seja atribuído um IP em 30 segundos:
IP: 192.168.0.60
Máscara de subrede: 255.255.255.0
Comutadores
ID do controlador1 x Interruptor de 16 segmentos
ID de expansão1 x Interruptor de 8 segmentos
Botão de reposição1 x Botão semi-embutido
USB1 x USB Tipo A (Apenas atualização de firmware)
Consumo de energiaDC5V:1.31W:17BTU
DC48V:1.64W:18BTU
Especificações ambientais
Temperatura de funcionamento0 – 50°C
Temperatura de armazenamento–20 – 60°C
Humidade0 - 80% HR, sem condensação
Propriedades físicas
CaixaMetal
Peso0.45 kg ( 0.99 lb )
Dimensões (C x L x A)13.00 x 7.58 x 4.20 cm
(5.12 x 2.98 x 1.65 in.)
NotaPara alguns produtos de montagem em prateleira, tenha em consideração que as dimensões físicas padrão LxPxA são expressas no formato CxLxA.

Ficha técnica

vk236_expander_ds_en.pdf (943.84 KB)
Desc.Ver.Data de lançamentoNome do ficheiro
Firmware Upgradev3.4.3332022-12-27 vk236_v3.4.333.001.zip
Firmware Upgradev3.1.3022021-12-02 vk236_v3.1.302.002.zip
Firmware Upgradev3.0.2942021-05-25 vk236_v3.0.294.002.zip
Firmware Upgradev2.8.2712020-11-13 vk236_v2.8.271.zip
Firmware Upgradev2.6.2532020-01-17 vk236_v2.6.253.zip
Firmware Upgradev2.2.2132019-04-22 vk236_v2.2.213.zip
Firmware Upgradev2.1.2042017-12-08 vk236_v2.1.204.zip
Firmware Upgradev2.0.1912016-12-06 vk236_v2.0.191.zip
Firmware Upgradev1.6.1562016-11-22 vk236_v1.6.156.zip
Sistema OperativoDesc.Ver.Data de lançamentoNome do ficheiro
ATEN Certified Drivers
Drivers for ATEN Control System
Search for drivers
Firmware Upgrade Tool
Firmware upgrade toolv1.2.1132021-12-21 FirmwareUpgradeTool_Setup_v1.2.113.zip
Firmware upgrade toolv1.1.1062018-01-09 FirmwareUpgradeTool_Setup_v1.1.106.zip
Firmware upgrade toolv1.1.1042017-10-18 FirmwareUpgradeTool_Setup_v1.1.104.zip
Firmware upgrade toolv1.0.0662016-12-09 FirmwareUpgradeTool_Setup_V1.0.066.zip
AMX Modulev1.02023-03-14 AMX-Module-for-ATEN-Control-System-v1.0.zip
Crestron Modulev1.02023-03-14 Crestron-Module-for-ATEN-Control-System-v1.0.zip
