Scatola di espansione seriale/IR a 6 porte


VK236
MSRP: Quote Upon Request

Aggiungi al Carrello offerte
  • Box Ethernet-IR/seriale dotato di 6 porte IR/seriali
  • Supporta l'alimentazione su Ethernet (PoE) o l'alimentazione CC
  • Supporta la modalità Telnet CLI (interfaccia a riga di comando) per l'integrazione di sistemi di terze parti
  • Una soluzione di espansione per collegare altri dispositivi IR/seriali al Sistema di Controllo ATEN
Good Design Award 2022
iF Design Award 2023
ControlSystem
InAVation_VK
ATEN Unizon
VK-open-API-Product

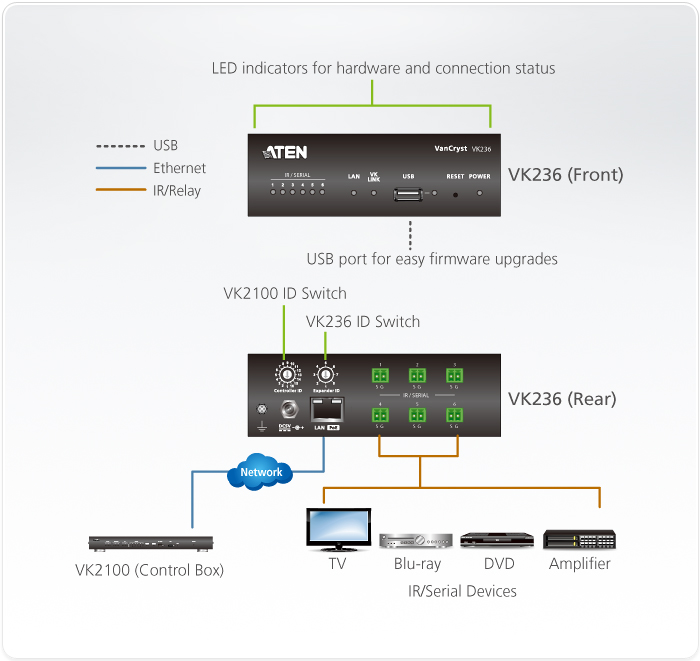

Il VK236 offre connettività da Ethernet a IR/seriale con 6 porte IR/seriali. Consente agli utenti di accedere in remoto ai dispositivi IR/seriali da un PC o da qualsiasi sistema situato ovunque. I comandi Telnet CLI completi sono completamente integrati nelle applicazioni commerciali e industriali degli utenti.

Inoltre, il VK236 funge da box di espansione flessibile del Sistema di Controllo ATEN, consentendo agli utenti di controllare ulteriori dispositivi IR/seriali attraverso un controllore ATEN in tutti gli ambienti in cui è richiesto un maggior numero di dispositivi. Grazie al vantaggio della connessione ethernet, il box di espansione può essere facilmente collegato ai controllori tramite connessione LAN da diverse postazioni in rete.

Accessori:
*L'adattatore di alimentazione per questo prodotto è venduto separatamente. Per ulteriori informazioni su questo accessorio, vedere Accessori.

Contenuti della confezione

  • 1x VK236 Scatola di espansione seriale/IR a 6 porte
  • 1x kit di montaggio
  • 6x blocchi terminale
  • 1x Istruzioni per l'utente
  • Box Ethernet-IR/seriale dotato di 6 porte IR/seriali
  • Supporta l'alimentazione su Ethernet (PoE) o l'alimentazione CC
  • Supporta la modalità Telnet CLI (interfaccia a riga di comando) per l'integrazione di sistemi di terze parti
  • Supporta codici IR formattati Pronto: i codici di comando IR possono essere inseriti in formato esadecimale
  • La WebUI fornisce informazioni sul sistema VK236, compreso l'aggiornamento del firmware
  • Una soluzione di espansione per collegare altri dispositivi IR/seriali al Sistema di Controllo ATEN
  • Implementazione flessibile tramite connessione ethernet
  • Funziona con un controllo ATEN collegato con ID Switch grazie alla configurazione istantanea
Interfacce
IR/Seriale6 porte RS-232 IR/uni-direzionali programmabili
6 connettori blocco terminale a 2 poli
IR: Livello TTL (da 0 a 5 V)
– Frequenza portante: 10 KHz~455 KHz;
Seriale: RS-232 uni-direzionale ( + - 5 V)
– Velocità di trasmissione: da 300 a 115200 (predefinita: 9600);
– Bit di dati: 8 (predefinito) o 7;
– Bit d'arresto: 1 (predefinito) o 2;
– Parità: Nessuno (predefinito), Pari o Dispari
Ethernet• 1 RJ-45 Femmina, 10/100Base-T
• Protocollo supportato: ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP attivato. Le seguenti impostazioni IP predefinite saranno utilizzate nel caso non sia assegnato un IP entro 30 secondi:
IP: 192.168.0.60
Subnet mask: 255.255.255.0
Switches
ID controller1 x Switch 16 segmenti
ID di espansione1 x Switch 8 segmenti
Tasto di ripristino1 x Pulsante semi-incassato
USB1 USB tipo A (Solo aggiornamento firmware)
ConsumoDC5V:1.31W:17BTU/h
DC48V:1.64W:18BTU/h

Nota:
● La misura in Watt indica il consumo tipico del dispositivo senza carico esterno.
● La misura in BTU/h indica il consumo di energia del dispositivo a pieno carico.
Ambiente
Temperatura di esercizio0 – 50°C
Temperatura di conservazione–20 – 60°C
Umidità0 - 80% di umidità relativa, senza condensa
Proprietà fisiche
StrutturaMetallo
Peso0.45 kg ( 0.99 lb )
Dimensioni (L x P x A)13.00 x 7.58 x 4.20 cm
(5.12 x 2.98 x 1.65 in.)
NotaPer alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA.

Scheda tecnica

vk236_expander_ds_en.pdf (943.84 KB)
DiscendenteVer.Data di rilascioNome file
Firmware Upgradev3.8.3762025-05-22 vk236-v3.8.376.zip
Firmware Upgradev3.6.3552023-10-26 vk236-v3.6.355.zip
Firmware Upgradev3.4.3342023-03-28 vk236_v3.4.334.001.zip
Firmware Upgradev3.4.3332022-12-27 vk236_v3.4.333.001.zip
Firmware Upgradev3.1.3022021-12-02 vk236_v3.1.302.002.zip
Firmware Upgradev3.0.2942021-05-25 vk236_v3.0.294.002.zip
Firmware Upgradev2.8.2712020-11-13 vk236_v2.8.271.zip
Firmware Upgradev2.6.2532020-01-17 vk236_v2.6.253.zip
Firmware Upgradev2.2.2132019-04-22 vk236_v2.2.213.zip
Firmware Upgradev2.1.2042017-12-08 vk236_v2.1.204.zip
Firmware Upgradev2.0.1912016-12-06 vk236_v2.0.191.zip
Firmware Upgradev1.6.1562016-11-22 vk236_v1.6.156.zip
Sistema operativoDiscendenteVer.Data di rilascioNome file
ATEN Certified Drivers
Drivers for ATEN Control System
Search for drivers
Firmware Upgrade Tool
Firmware upgrade toolv1.2.1142025-05-05 FirmwareUpgradeTool-Setup-v1.2.114.zip
Firmware upgrade toolv1.2.1132021-12-21 FirmwareUpgradeTool_Setup_v1.2.113.zip
Firmware upgrade toolv1.1.1062018-01-09 FirmwareUpgradeTool_Setup_v1.1.106.zip
Firmware upgrade toolv1.1.1042017-10-18 FirmwareUpgradeTool_Setup_v1.1.104.zip
Firmware upgrade toolv1.0.0662016-12-09 FirmwareUpgradeTool_Setup_V1.0.066.zip
IP Installer & Utility
IP Installerv1.4.1322014-09-23 IPInstaller_v1.4.132.zip
AMX® Module *v1.02023-03-14 AMX-Module-for-ATEN-Control-System-v1.0.zip
Crestron® Module *v1.02023-03-14 Crestron-Module-for-ATEN-Control-System-v1.0.zip
