4-Port USB DVI/Audio KVMP™ Switch

CS1764A

Computerauswahl über vorderseitige Portauswahltasten und Hotkeys
Multiplattform-kompatibel: Windows, Linux, Mac und Sun
Verbesserte Grafikqualität - Auflösungen bis 1920 x 1200 bei 60 Hz; DDC2B
Unterstützt digitale DVI- und analoge Monitore - vollständig kompatibel zu den DVI-Spezifikationen

MSRP: Quote Upon Request

Der CubiQ™ CS1764A USB 2.0 DVI KVMP™ Switch schlägt eine revolutionäre neue Richtung in der KVM (Tastatur, Video, Maus) Switch Funktionalität ein, indem er einen 4-Port KVM Switch mit einem 2-Port USB 2.0 Hub kombiniert und gleichzeitig eine Schnittstelle für einen digitalen Monitor (DVI) bietet.

Darüber hinaus verfügt der CS1764A über die Video DynaSync™-Technologie von ATEN, die die Auflösung des Bildschirms verbessert, sowie über Power-on detection. Das heißt, wenn ein Computer ausgeschaltet wird, schaltet der CS1764A automatisch auf den nächsten eingeschalteten Computer um.

Als KVM-Switch ermöglicht er den Zugriff auf 4 Computer über eine einzige USB-Tastatur, USB-Maus und Monitorkonsole. Als USB 2.0-Hub ermöglicht er jedem Computer den gleichzeitigen Zugriff auf die an den Hub angeschlossenen Peripheriegeräte.

Lieferumfang

1 x CS1764A USB 2.0-KVMP™-Switch für DVI-Grafik
4 x 2L-7D02U KVM-Kabels mit USB- und DVI-D-Steckern (1.8m)
1 x 0AD8-1605-24M1 Netzteil
1 x Benutzerhandbuch

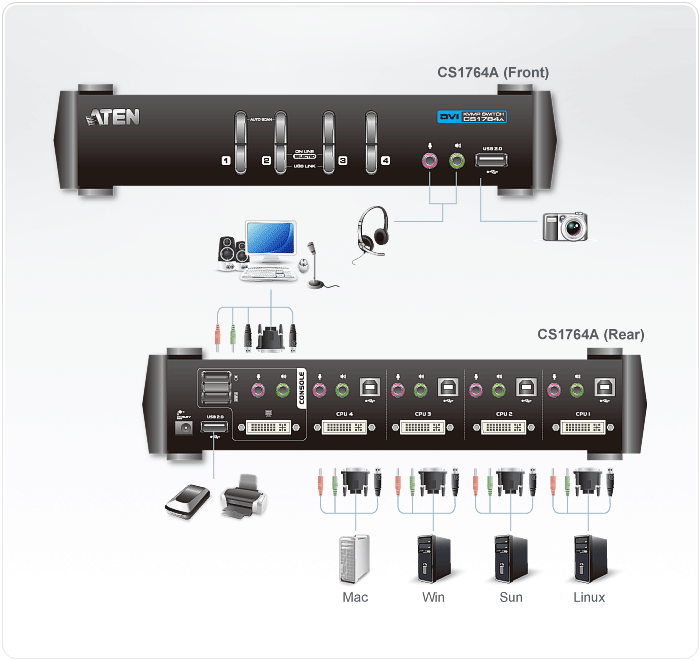

Eine USB-Konsole steuert vier Computer mit DVI-Grafikkarte und zwei weitere USB 2.0-Geräte
Eingebauter 2-Port-USB-2.0-Hub
Vollständig kompatibel zu den USB-2.0-Spezifikationen
Computerauswahl über vorderseitige Portauswahltasten und Hotkeys
Tonübertragung mit vollem Bassumfang für ein außergewöhnliches Klangerlebnis auf 2.1-Kanal-Surround-Sound-Anlagen
Multiplattform-kompatibel: Windows, Linux, Mac und Sun
Verbesserte Grafikqualität - Auflösungen bis 1920 x 1200 bei 60 Hz; DDC2B
Unabhängiges Umschalten zwischen KVM, USB und Audiosignalen
Unterstützt digitale DVI- und analoge Monitore - vollständig kompatibel zu den DVI-Spezifikationen
HDCP-kompatibel
Video DynaSync™ - speichert die EDID (Extended Display Identification Data) der Konsolmonitore, um stets eine optimale Bildauflösung zu gewährleisten
Automatische Erkennung eingeschalteter Geräte - wird einer der angeschlossenen Computer ausgeschaltet, schaltet der CS1764A automatisch auf den nächsten eingeschalteten Computer um
Konsole mit Mausportemulation und Bypass-Funktion unterstützt die meisten Maustreiber und Multifunktions-Mäuse
Unterstützt und emuliert Sun-/Mac-Tastaturen*
Automatische Portumschaltung zur Überwachung der angeschlossenen Computer
Firmware aktualisierbar über USB

* 1. PC-Tastaturkombinationen emulieren Sun-/Mac-Tastaturen
2. Sun-/Mac-Tastaturen funktionieren nur mit Sun- bzw. Macintosh-Computern

Computerverbindungen	4
Portauswahl	Schnelltaste, Drucktaste, Maus
Anschlüsse
Konsolenports	2 x USB-Typ-A-Buchse (Weiß; Rückblende) 1 x DVI-I-Buchse (Weiß) 2 x Mini-Stereobuchse (Grün; 1 x Frontblende, 1 x Rückblende) 2 x Mini-Stereobuchse (Rosa; 1 x Frontblende, 1 x Rückblende)
KVM-Ports	4 x USB-Typ-B-Buchse (Weiß) 4 x DVI-I-Buchse (Weiß) 4 x Mini-Stereobuchse (Grün) 4 x Mini-Stereobuchse (Rosa)
Stromversorgung	1 x Gleichspannungsanschluss
USB-Hub	2 x USB Typ A Buchse (Weiß; 1 x Frontplatte, 1 x Rückplatte)
Schalter
Ausgewählt	4 x Drucktaste
LEDs
USB-Link	4 (Grün)
Online / ausgewählt	4 (Orange)
Emulation
Tastatur / Maus	USB
Video	1920 x 1200 bei 60Hz; DDC2B
Suchintervall	1 – 99 Sekunden (Standard: 5 Sek.)
Stromverbrauch	DC5.3V:3.69W:43BTU/h Hinweis: ● Die Messung in Watt gibt die typische Leistungsaufnahme des Geräts ohne externe Belastung an. ● Die Messung in BTU/h gibt die Leistungsaufnahme des Geräts an, wenn es voll belastet ist.
Umgebung
Betriebstemperatur	0 - 50°C
Aufbewahrungstemperatur	-20 - 60°C
Feuchtigkeit	0 – 80 % relative Luftfeuchte, nicht kondensierend
Physikalische Eigenschaften
Gehäuse	Metall
Gewicht	0.94 kg ( 2.07 lb )
Abmessungen (L x B x H)	27.00 x 8.80 x 5.55 cm (10.63 x 3.46 x 2.19 in.)
Hinweis	Bei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden.

Datenblatt

cs1762a-1764a-2-4-Port-USB-DVI-Audio-KVMP™-Switch-datasheet-en.pdf (671.16 KB)

Benutzerhandbuch

Dateiname	Veröffentlichungsdatum
cs1762a-cs1764a_um_w_2020-11-05.pdf (1.64 MB)	2020-11-05

Kurzanleitung

cs1762a_1764a_kvm switch_qsg.pdf (4.26 MB)

CAD-Zeichnung

CS1764A-ASM-V02_WEB.pdf (50.92 KB)

Firmware

Beschr.	Ver.	Veröffentlichungsdatum	Dateiname
Firmware Upgrade	v1.3.121	2022-08-24	cs1764a_v1.3.121.zip
Firmware Upgrade	v1.2.115	2018-04-02	cs1764a_v1.2.115.zip
Firmware Upgrade	v1.2.114	2016-07-25	cs1764a_v1.2.114.zip
Firmware Upgrade	v1.1.112	2015-12-17	cs1764a_v1.1.112.zip
Firmware Upgrade	v1.1.110	2013-11-28	cs1764a_v1.1.110.zip
Firmware Upgrade	v1.1.109	2012-09-20	cs1764a_v1.1.109.zip
Firmware Upgrade	v1.1.106	2010-05-24	cs1764a_v1.1.106.zip
Firmware Upgrade	v1.1.102	2010-01-27	cs1764a_v1.1.102.zip
Firmware Upgrade	v1.0.074	2009-11-18	cs1764a_v1.0.074.zip
