8-Port USB HDMI/Audio KVM Switch


CS1798
  • Kaskadierbar bis zu drei Ebenen – Steuerung von bis zu 512 Computern
  • Multi-Anzeige-Funktion – bis zu acht CS1798 Geräte stapeln und Video von bis zu acht Monitoren anzeigen (Dual-Display/Dreifach-Display/Quad-Display/Multi-Display)
  • Video DynaSync™ – exklusive ATEN Technologie beseitigt Anzeigeprobleme beim Start und optimiert die Reaktionsfähigkeit beim Wechseln von Ports
  • Übertragungsmodus - Operationen, die gleichzeitig auf allen ausgewählten Computern ausgeführt werden, Software-Installation und Upgrade, systemweites Herunterfahren, usw.
HDMI
MSRP: Quote Upon Request

Zum Angebotskorb hinzufügen

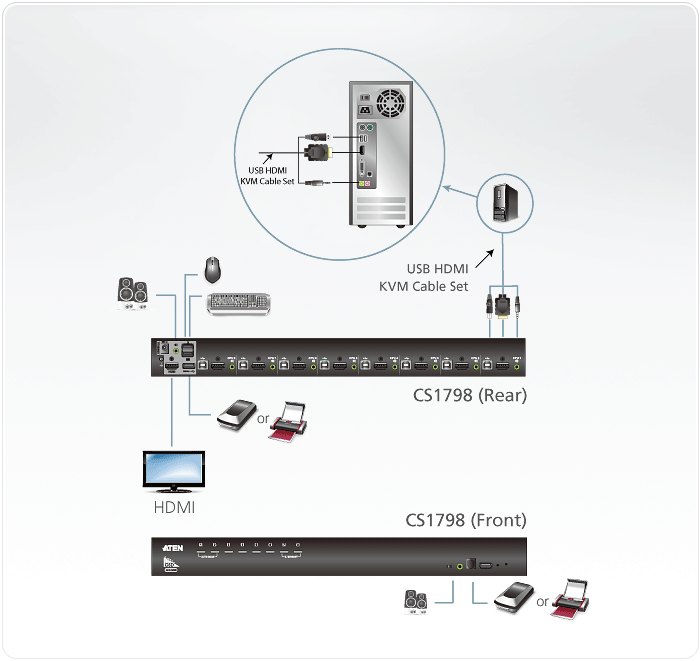

Der CS1798 8-Port USB HDMI KVM-Switch ist ein Mehrzweckgerät, das den Zugriff und die Steuerung von bis zu 8 HDMI-Computern über eine einzige USB-Tastatur, USB-Maus und Monitorkonsole ermöglicht. Der CS1798 kann auf bis zu drei Ebenen kaskadiert werden – zur Steuerung von bis zu 512 Computern - alles von einer einzigen Konsole aus.

Darüber hinaus verfügt der CS1798 über eine Multi-Display-Funktionalität, die die Verwendung von Standard-USB-Kabeln ermöglicht, um bis zu 8 Switches in einer Multi-Display-Installation zu stapeln, bei der jeder Computer mit mehreren Grafikkarten ausgestattet ist. Es ermöglicht den Benutzern, die Videoausgabe auf bequeme Weise zu kontrastieren, zu analysieren und zu überwachen, was die Arbeitsumgebung erheblich vereinfacht.

Der CS1798 unterstützt die OSD-Funktion (On-Screen-Display, Bildschirmanzeige) von ATEN, die es ihm ermöglicht, auf jeden an die Installation angeschlossenen Computer zuzugreifen, und bietet Funktionen zur Sicherung und Wiederherstellung der OSD-Konfiguration, um die OSD-Einstellungen zu speichern oder zu sichern und bei Bedarf wiederherzustellen. Der CS1798 bietet Multimedia-Tastaturunterstützung und ist audiofähig. Die Benutzer können die Audioausgabe jedes Computers auf zwei Lautsprechersets hören (jeweils einzeln).

Lieferumfang

  • 1x 8-Port USB-HDMI-KVM-Umschalter mit Rack-Montage-Kit
  • 2x KVM Kabel (HDMI, USB, Audio; 1.8m/6ft)
  • 1x Firmware-Upgrade-Kabel
  • 1x Netzadapter
  • 1x Fußpadset (4 Stück)
  • 1x Gebrauchsanweisung
  • Eine USB-Konsole steuert acht Computer mit HDMI-Schnittstelle und zwei weitere USB 2.0-Geräte
  • HDMI-kompatibel
  • Kaskadenschaltung auf maximal drei Ebenen – Steuerung von bis zu 512 Computern1
  • Mehrschirm-Funktionalität - schalten Sie bis zu acht CS1798-Einheiten zusammen, und geben Sie das Bild auf bis zu acht Monitoren aus (Zwei-, Drei-, Vier- und Mehrschirmsysteme)
  • Eingebauter 2-Port-USB-2.0-Hub2
  • Auswahl der Computer per Drucktaster auf der Gerätevorderseite, Hotkey-Tastenkombinationen und mehrsprachigem OSD (Bildschirmmenü)
  • Unabhängiges Umschalten von KVM und USB
  • OSD-Funktion zum Sichern/Wiederherstellen - hiermit kann der Administrator die Konfiguration des Switches und die Benutzerprofile sichern
  • Firmwareaktualisierung möglich
  • Video DynaSync™ – exklusive Technologie von ATEN zum Vermeiden von Anzeigeproblemen bei Neustart und Optimierung der Auflösung bei der Portumschaltung
  • Verbesserte Bildqualität – Auflösungen bis 1080p / 1920 x 1200 bei 60 Hz3
  • Unterstützt die gängigen Breitbildauflösungen
  • Tonübertragung mit vollem Bassumfang für ein außergewöhnliches Klangerlebnis auf 2.1-Kanal-Surround-Sound-Anlagen
  • Konsol-Audioports auf der Vorderseite für vereinfachten Anschluss
  • Automatische Portumschaltung zur Überwachung der angeschlossenen Computer
  • HDCP-kompatibel
  • Multiplattform-kompatibel: Windows, Linux, Mac, Sun4
  • Konsole mit Mausportemulation und Bypass-Funktion unterstützt die meisten Maustreiber und Multifunktions-Mäuse
  • Tastaturemulation für fehlerfreies Booten
  • Unterstützt und emuliert Macintosh- und Sun-Tastaturen5
  • Mehrsprachiges OSD-Menü auf Englisch, Deutsch, Japanisch, Chinesisch (traditionell), Chinesisch (vereinfacht), Spanisch, Russisch und Französisch
  • Mehrsprachige Tastaturbelegung: unterstützt Englisch (US), Englisch (UK), Deutsch (Deutschland), Deutsch (Schweiz), Französisch, Ungarisch, Italienisch, Japanisch, Koreanisch, Russisch, Spanisch, Schwedisch, Chinesisch (traditionell) und Chinesisch (vereinfacht)
  • Unterstützt Hot-Plugging

    Anmerkung:
    1. CS1798 kaskadiert nur zu CS1798.
    2. Der USB 2.0-Hub kann von Computern auf der zweiten oder dritten Ebene einer kaskadierten Installation nicht über den Switch erreicht werden.
    3. Der CS1798 unterstützt eine Auflösung von bis zu 1920 x 1080 bei 60 Hz. Die Auflösung der angeschlossenen Quelle sollte 1920 x 1080 bei 60 Hz oder niedriger sein, um Kompatibilitätsprobleme zu vermeiden.
    4. Für PC-kompatible Computer. Mac- und Sun-Computer müssen mit USB-Anschlüssen kompatibel sein.
    5. PC-Tastaturkombinationen emulieren Mac-/Sun-Tastaturen; Mac-/Sun-Tastaturen funktionieren nur mit ihren eigenen Computern.
Computerverbindungen
Direkt8
Maximum512 (via Kaskadierung)
PortauswahlOSD, Schnelltaste, Drucktaste
Anschlüsse
Konsolenports1 x HDMI Buchse
2 x USB-Typ-A-Buchse
2 x 3,5-mm-Audiobuchse (Grün; 1 x Frontblende, 1 x Rückblende)
KVM-Ports8 x HDMI Buchse
8 x USB-Typ-B-Buchse
8 x 3,5-mm-Audiobuchse (Grün)
Firmware-Aktualisierung1 x RJ11-Buchse (Schwarz)
Stromversorgung1 x Gleichspannungsanschluss
USB-Hub2 x USB-Typ-A-Buchse (1 x Frontblende, 1 x Rückblende)
Schalter
Portauswahl8 x Drucktaste
Reset1 x Halb eingelassene Drucktaste
Firmware-Aktualisierung1 x Schiebeschalter
LEDs
USB-Link8 (Grün)
Stromversorgung1 (Dunkelgrün)
Online / ausgewählt8 (Orange)
Emulation
Tastatur / MausUSB
Video1920 x 1080 bei 60 Hz; 1920 x 1200 bei 60 Hz
Suchintervall1 – 255 Sekunden (Standard: 5 Sek.)
StromverbrauchDC5V:5.8W:53BTU/h

Hinweis:
● Die Messung in Watt gibt die typische Leistungsaufnahme des Geräts ohne externe Belastung an.
● Die Messung in BTU/h gibt die Leistungsaufnahme des Geräts an, wenn es voll belastet ist.
Umgebung
Betriebstemperatur0 – 50°C
Aufbewahrungstemperatur-20 – 60°C
Feuchtigkeit0 – 80% relative Luftfeuchte, nicht kondensierend
Physikalische Eigenschaften
GehäuseMetall
Gewicht3.49 kg ( 7.69 lb )
Abmessungen (L x B x H)43.24 x 25.72 x 4.40 cm
(17.02 x 10.13 x 1.73 in.)
HinweisBei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden.

Datenblatt

cs1798_17916_rack_kvm_switch_ds_en.pdf (1.28 MB)
DateinameVeröffentlichungsdatum
cs1798-cs17916-user-manual-w.pdf (4.84 MB) 2024-08-06
Beschr.Ver.VeröffentlichungsdatumDateiname
Firmware Upgradev1.3.1252024-05-24 cs1798-17916-v1.3.125.zip
Firmware Upgradev1.3.1232023-07-17 cs1798-17916-v1.3.123.zip
Firmware Upgradev1.3.1222022-04-28 cs1798_17916_v1.3.122.zip
Firmware Upgradev1.2.1152019-07-25 cs1798_17916_v1.2.115.zip
Firmware Upgradev1.2.1142019-07-04 cs1798_17916_v1.2.114.zip
Firmware Upgradev1.2.1132018-10-25 cs1798_17916_v1.2.113.zip
Firmware Upgradev1.2.1112018-04-19 cs1798_17916_v1.2.111.zip
Firmware Upgradev1.1.1092018-01-03 cs1798_17916_v1.1.109.zip
Firmware Upgradev1.1.1072017-03-28 cs1798_17916_v1.1.107.zip
Firmware Upgradev1.1.1062017-03-16 cs1798_17916_v1.1.106.zip
Firmware Upgradev1.1.1052016-12-02 cs1798_17916_v1.1.105.zip
Firmware Upgradev1.1.1042016-05-18 cs1798_17916_v1.1.104.zip
Firmware Upgradev1.1.1012015-06-15 cs1798_17916_v1.1.101.zip
Firmware Upgradev1.0.0632014-08-19 cs1798_17916_v1.0.063.zip
