4 x 2 True 4K Präsentation Matrix Switch mit Skalierung, DSP und HDBaseT-Lite


VP1421
MSRP: Quote Upon Request
  • Multiformat AV Wechsel – wechseln Sie zwischen 1 HDBaseT, 2 HDMI und 1 VGA Eingang und 1 HDBaseT und 1 HDMI Ausgang mit Unterstützung für Audio DSP
  • HDBaseT-Lite Technologie – erweitert unkomprimierte AV, IR, RS-232 und Stromversorgung über ein Cat 6/6a Kabel bis zu 70m
  • Hervorragende Videoqualität – True 4K Auflösungen bis zu 4096 x 2160 bei 60 Hz (4:4:4) (HDMI) / 4096 x 2160 bei 60 Hz (4:2:0) (HDBaseT); HDR Unterstützung
  • Scaler – unterstützt Video Upscaling auf 4K für Display A und Downscaling auf 1080p für Display B
HDBaseT
HDMI
HDR
ROHS
true-4k
Weee

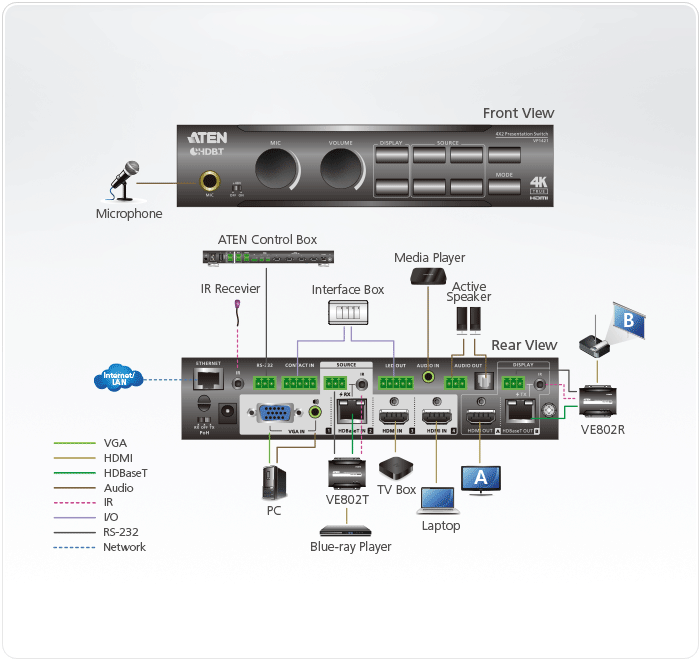

Der VP1421 ist ein Multi-in-One Präsentation Switch, der eine Videomatrix, True 4K Scaler, HDBaseT Extender, Audio DSP und Analog-Digital Wandler Funktionen in einem einzigen kompakten Gehäuse integriert, ideal für Besprechungsräume und Bildungsräume.



True 4K, HDR Visual Clarity

Unterstützt Auflösungen bis zu 4096 x 2160 bei 60 Hz (4:4:4) und HDR, um lebendige Inhalte in jeder Präsentation zu liefern.

Sanfte AV-Umschaltung in Perfektion skaliert

Schließen Sie bis zu 4 Quellen (1 HDBaseT, 2 HDMI, 1 VGA) an, wechseln Sie sanft zwischen ihnen hin und her und zeigen Sie die Inhalte perfekt skaliert auf True 4K und 1080p gleichzeitig an.




HDBaseT Verlängerte Übertragung über ein Kabel

Vereinfacht die Verkabelung und überträgt AV-, Strom- und bidirektionale RS-232- und IR-Steuersignale bis zu 140m über Cat 6/6a- oder ATEN 2L-2910 Cat 6 Kabel (sowohl über HDBaseT-Eingangs- als auch über Ausgangsanschlüsse).

Integriertes Advanced Audio DSP

Unterstützt den Mikrofoneingang mit wählbarer 48V Phantomspeisung und ermöglicht es, den Mikrofoneingang mit dem Programm Audio zu mischen und in den Anzeigeausgang zu integrieren, während der Programm Audioeingang automatisch reduziert wird, um die Sprachverständlichkeit zu verbessern.




Flexibles Audio Embedding/De-Embedding

Unterstützt die Einbettung von Stereo Audio in den HDMI Ausgang oder die Trennung von Audio Line Out und Optical Audio Out. Extrahieren Sie HDMI und HDBaseT Audio auf verschiedene Audioausgänge, um die Anpassung an Ihre bevorzugte Audiokonfiguration zu erleichtern.

Vielseitige Steuerung, optimierter Betrieb

Kontrolle über Tasten an der Vorderseite, IR-Fernbedienung, webbasierter GUI und jede beliebige Steuerschnittstelle über RS-232, Ethernet und Kontaktschluss zur Optimierung Ihres Betriebs.




Lieferumfang

  • 1 x VP1421 4 x 2 True 4K Präsentation Matrix Switch
  • 1 x IR Empfänger
  • 1 x IR Fernbedienung
  • 4 x 3-polige Anschlussblöcke
  • 2 x 5-polige Anschlussblöcke
  • 1 x Netzteil
  • 1 x Benutzeranleitungen
  • Analog/Digital AV Matrix Wechsel
    • Unterstützt multiformatige 4 Eingänge – 2 HDMI, 1 HDBaseT, und 1 VGA Eingang
    • 1 HDMI und 1 HDBaseT Ausgänge
    • Audio Embedding – Stereo Audio kann in Anzeigeausgang eingebettet oder auf den Stereo Line-Ausgang und optische Audioausgänge getrennt werden
    • Audio De-Embedding – HDMI/HDBaseT Audio kann auf den Stereo Line-Ausgang extrahiert werden
    • Integrierter Audio DSP – unterstützt den Mikrofoneingang mit wählbarer 48V Phantomspeisung und ermöglicht es, den Mikrofoneingang mit dem Programm Audio zu mischen und in den Anzeigeausgang zu integrieren
    • Reduziert automatisch den Programmton, wenn ein Mikrofonsignal erkannt wird
    • Automatische Umschaltung – erkennt und schaltet automatisch auf eine neue Quelle um, sobald sie angeschlossen ist



  • Hochauflösendes Video mit optimaler Leistung
    • Hervorragende Videoqualität – True 4K Auflösungen bis zu 4096 x 2160 bei 60 Hz (4:4:4) (HDMI) / 4096 x 2160 bei 60 Hz (4:2:0) (HDBaseT)
    • Unterstützt 4K HDR
    • Scaler – unterstützt Video Upscaling auf 4K für Display A und Downscaling auf 1080p für Display B
    • EDID Expert™ – wählt automatisch die optimalen EDID-Einstellungen für ein reibungsloses Einschalten, eine hochwertige Anzeige und die beste Videoauflösung über alle angeschlossenen Geräte hinweg
    • HDMI 2.0 (3D, Deep Color, 4K); HDCP 2.2 konform



  • Vielseitiger, optimierter Betrieb
    • Mehrere Kontrolloptionen – flexible Steuerung über Tasten an der Vorderseite, IR-Fernbedienung, RS-232 und webbasierter GUI über Ethernet
    • Ansicht und Steuerung über die ATEN Videopräsentation Kontroll-App auf schnelle und agile Art und Weise
    • Bidirektionaler RS-232- und IR-Kanal – ermöglicht die Steuerung von AV-Geräten über die HDBaseT Verbindung ohne zusätzliche Verkabelung
    • Unterstützt den Standbymodus für Energieeinsparung und schnelles Aufwachen
    • Consumer Electronics Control (CEC) Unterstützung
    • Integrierter Kontakt-Eingang und LED-Ausgang zur Steuerung der Tastatur über VPK104 Kontaktschluss Remote Pad



  • Verlängerte Übertragung über ein Kabel
    • Fernübertragung – übertragen Sie digitale AV-Signale, bidirektionale RS-232- und IR-Steuersignale bis zu 140m* über Cat 6/6a oder ATEN 2L-2910 Cat 6 Kabel
    • Stromversorgung über HDBaseT (POH) – Fernspeisung über bestehendes Kommunikationskabel mit wählbarem Stromversorgungsgerät
      Hinweis: Dies wird sowohl über die HDBaseT Eingangs- als auch über die HDBaseT Ausgangsanschlüsse am VP1421 erreicht, welche die Übertragung jeweils auf bis zu 70m verlängern.
Videoeingang
Schnittstellen2 x HDMI-Typ-A-Buchse (Schwarz)
1 x VGA- (HDB-15) Buchse (Blau)
1 x HDBaseT (RJ-45) Buchse (Silber) mit wählbarem PoH
Max. EntfernungHDMI: 4K bei 60 Hz (4:4:4) bei 5 m; 4K bei 30 Hz bei 10 m; 1080p bei 60 Hz bei 15 m
VGA: 1080p bei 60 Hz bei 15 m
HDBaseT: 4K bei 30 Hz bei 35 m (Cat 5e/6) / 40 m (Cat 6a/ATEN 2L-2910 Cat6);
1080p bei 60 Hz bei 60 m (Cat 5e/6) / 70 m (Cat 6a/ATEN 2L-2910 Cat6)
Videoausgang
Schnittstellen1 x HDMI-Typ-A-Buchse (Schwarz)
1 x HDBaseT (RJ-45) Buchse (Silber) mit wählbarem PoH
Max. EntfernungHDMI: 4K bei 60 Hz (4:4:4) bei 5 m; 4K bei 30 Hz bei 10 m; 1080p bei 60 Hz bei 15 m
HDBaseT: 4K bei 30 Hz bei 35 m (Cat 5e/6) / 40 m (Cat 6a/ATEN 2L-2910 Cat6);
1080p bei 60 Hz bei 60 m (Cat 5e/6) / 70 m (Cat 6a/ATEN 2L-2910 Cat6)
Video
Max. AuflösungenHDMI: Bis zu 4096 x 2160 / 3840 x 2160 bei 60 Hz (4:4:4)
VGA: Bis zu 1080p bei 60 Hz
HDBaseT: Bis zu 4096 x 2160 / 3840 x 2160 bei 60 Hz (4:2:0) ; Bis zu 4096 x 2160 / 3840 x 2160 bei 30 Hz (4:4:4)
KonformitätHDMI 2.0 (3D, Deep Color, 4K); 4K HDR
HDCP 2.2 kompatibel; Consumer Electronics Control (CEC)
Audio
AusgangLine Out (Unsymmetrisch): 1 x Anschluss mit unverlierbaren Schrauben, 3-polig
Optisches Audio: 1 x Toslink (Schwarz)
EingangStereo Audio (HDMI/HDBT): 1 x Mini-Stereobuchse (Grün)
Stereo Audio (VGA): 1 x Mini-Stereobuchse (Grün)
Mikrofon: 1 x 6,3 mm Klinkenbuchse (mit wählbarer Phantomspeisung)
Steuerung
RS-2321 x Anschluss mit unverlierbaren Schrauben, 3-polig
IR1 x Mini-Stereobuchse (Schwarz)
Ethernet1 x RJ-45-Buchse (Silbern)
Kontakt Eingang1 x Anschluss mit unverlierbaren Schrauben, 5-polig
LED Ausgang1 x Anschluss mit unverlierbaren Schrauben, 5-polig
LED Ausgangsleistung: +5 V Gleichspannung, 0,2 A
IR-KanalHDBaseT Eingang: 1 x Mini-Stereobuchse (Schwarz)
HDBaseT Ausgang: 1 x Mini-Stereobuchse (Schwarz)
RS-232 KanalHDBaseT Eingang: 1 x Anschluss mit unverlierbare Schraube, 3-polig
HDBaseT Ausgang: 1 x Anschluss mit unverlierbaren Schrauben, 3-polig
Schalter
Stromversorgung1 x Drucktaste (LED: Grün / Orange)
1 x Schiebeschalter (+48 V Phantomspeisung)
1 x Schiebeschalter (PoH)
Videoeingang Port-Auswahl4 x Drucktasten (LED: Grün)
Videoausgangsportauswahl2 x Drucktasten (LED: Orange)
AuswahlMikrofon: 1 x Knopf
Lautstärke: 1 x Knopf
Modus / Entsperren: 1 x Drucktaste
Anschlüsse
Stromversorgung1 x Gleichspannungsanschluss (Schwarz)
Umgebung
Betriebstemperatur0 - 40 °C
Aufbewahrungstemperatur-20 - 60 °C
Feuchtigkeit0 - 80% relative Luftfeuchte, nicht kondensierend
Physikalische Eigenschaften
GehäuseMetall
Gewicht1,16 kg (2,56 lb )
Abmessungen (L x B x H)20,00 x 17,01 x 4,40 cm
(7,87 x 6,7 x 1,73 Zoll)
HinweisBei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden.
