HDMI HDBaseT Sender mit lokalem Ausgang (4K bei 100 m) (HDBaseT Klasse A)


VE814AT
HDMI HDBaseT Sender mit lokalem Ausgang (4K bei 100 m) (HDBaseT Klasse A)-1
HDMI HDBaseT Sender mit lokalem Ausgang (4K bei 100 m) (HDBaseT Klasse A)-2
HDMI HDBaseT Sender mit lokalem Ausgang (4K bei 100 m) (HDBaseT Klasse A)-3
HDMI HDBaseT Sender mit lokalem Ausgang (4K bei 100 m) (HDBaseT Klasse A)-4
MSRP: Quote Upon Request

Zum Angebotskorb hinzufügen
  • Erweitert HDMI-Signale auf ein lokales und zwei entfernte Displays bis zu 100 m über ein einziges Cat 5e/6/6a oder ATEN 2L-2910 Cat 6 Kabel
  • HDMI (3D, Deep Color, 4K); HDCP 2.2 kompatibel
  • Überragende Videoqualität:
    • 4K bis zu 100 m
    • 1080p bis zu 150 m im HDBaseT Lange Reichweite Modus
  • Unterstützt zwei IR-Kanäle für gleichzeitige IR-Signalübertragung im Bereich von 30 KHz bis 56 KHz
4K
HDBaseT
HDMI
ROHS
Weee
hdbaset
Product_sBanner_HDBaseT

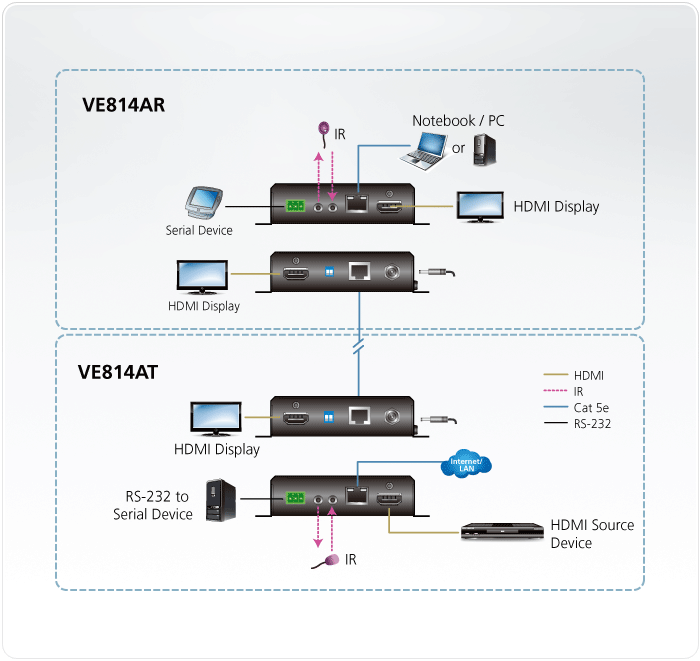

ATEN VE814AT ist ein HDBaseT Video Sender, der HDMI Signale bis zu 100 m über ein einziges Cat 5e/6/6a oder ATEN 2L-2910 Cat 6 Kabel senden kann. Mit zwei synchronen Ausgängen kann der VE814AT Videosignale an zwei Remote Displays und ein Display auf der lokalen Seite übertragen. Dieser HDCP 2.2-kompatibel Sender erfüllt die HDMI Spezifikation, einschließlich 3D, Deep Color, der maximalen Datenrate von (10,2 Gbps) und 4K Videoqualität bis zu 100 m.

Der VE814AT unterstützt RS-232- und IR-Signalübergabe, so dass Sie das HDMI-Quellgerät vom Remote Gerät (VE814AR) aus steuern können und gleichzeitig auf das HDMI-Displaygerät vom lokalen Gerät (VE8014AT) aus zugreifen können. Zusätzlich unterstützt er den Lange Reichweite Modus bis zu 150 m, 1080p, über ein einziges Cat 5e/6 Kabel.

Der VE814AT ist eine leistungsstarke Lösung für digitale Beschilderung wie z.B. in Bars, Schulungsräumen und öffentlichen Verkehrsmitteln, was die Anzeige identischer Inhalte an verschiedenen Orten ermöglicht.

Lieferumfang

  • 1x VE814AT Sender
  • 1x RS-232 Anschlussblock
  • 1x 0AD8-1F05-26M1 Netzteil
  • 1x Benutzeranleitung
  • Erweitert HDMI-Signale auf ein lokales und zwei entfernte Displays bis zu 100 m über ein einziges Cat 5e/6/6a oder ATEN 2L-2910 Cat 6 Kabel
  • HDMI (3D, Deep Color, 4K); HDCP 2.2 kompatibel
  • Überragende Videoqualität:
    • 4K bis zu 100 m
    • 1080p bis zu 150 m im HDBaseT Lange Reichweite Modus
  • Erweitert die Ethernet-Kommunikation über den Ethernet Passthrough-Port
  • Unterstützt zwei IR-Kanäle für gleichzeitige IR-Signalübertragung im Bereich von 30 KHz bis 56 KHz
  • ATEN EDID Technologie -- wenn sowohl Sender- als auch Empfängerseite angeschlossen sind, übernimmt VE814A die EDID-Werte des an den VE814AT angeschlossenen Displays für eine hochwertige Ausgabe
  • RS-232 Kanal – ermöglicht Ihnen den Anschluss an serielle Terminals oder serielle Geräte, z.B. Touchscreens und Strichcodeleser
  • Unterstützt Breitbildformat
  • Integrierter 8 kV/15 kV ESD Schutz
  • Plug-and-Play
  • Rack-Montage möglich
Videoeingang
Schnittstellen1 x HDMI Typ-A Buchse (Schwarz)
Impedanz100 Ώ
Max. Entfernung3 m (2L-7D03H)
Videoausgang
Schnittstellen1 x HDMI Typ-A Buchse (Schwarz)
Impedanz100 Ώ
Max. Entfernung3 m (2L-7D03H)
Video
Max. Datenrate10,2 Gbps (3,4 Gbps pro Lane)
Max. Pixeltakt340 MHz
KonformitätHDMI (3D, Deep Color, 4K)
HDCP2.2 kompatibel
Consumer Electronics Control (CEC)
Max. Auflösungen / EntfernungBis zu 4K bei 70 m (Cat 5e/6) / 100 m (Cat 6a/ATEN 2L-2910 Cat6); 1080p bei 100 m (Cat 5e/6/6a)
*4K-Unterstützung:
4096 x 2160 / 3840 x 2160 bei 60 Hz (4:2:0);
4096 x 2160 / 3840 x 2160 bei 30 Hz (4:4:4)
Audio
Eingang1 x HDMI Typ-A Buchse (Schwarz)
Ausgang1 x HDMI Typ-A Buchse (Schwarz)
Anschlüsse
Einheit zu Einheit1 x RJ-45 Buchse
Stromversorgung1 x Gleichspannungsanschluss (Schwarz) mit Sperre
Steuerung
RS-232Anschluss: 1 x Anschlussblock, 3-polig
Baudrate: 19200, Datenbits: 8,
Stoppbits: 1, keine Parität und Flusskontrolle
IR2 x Mini-Stereobuchse (Schwarz)
Ethernet1 x RJ-45 Buchse
Schalter
Lange Reichweite Modus Schalter1 x Schiebeschalter - EIN/AUS
Firmware-Aktualisierung1 x Schiebeschalter - EIN/AUS
Stromverbrauch5 V Gleichspannung, 5,09 W, 24 BTU
Umgebung
Betriebstemperatur0 - 40 °C
Aufbewahrungstemperatur-20 - 60 °C
Feuchtigkeit0 - 80% relative Luftfeuchte, nicht kondensierend
Physikalische Eigenschaften
GehäuseMetall
Gewicht0,45 kg (0,99 lb)
Abmessungen (L x B x H) mit Halterung14,02 x 12,30 x 3,00 cm
(5,52 x 4,84 x 1,18 Zoll)
Abmessungen (L x B x H) ohne Halterung13,60 x 10,10 x 2,90 cm
(5,35 x 3,98 x 1,14 Zoll)

Datenblatt

ve814a_extender_ds_en.pdf (944.62 KB)
