4 X 4 HDMI HDBaseT-Lite 매트릭스 스위치 - 월 컨트롤러


VM3404H
  • 4개의 HDMI 입력과 4개의 미러링된 HDMI 및 HDBaseT 출력 지원
  • 미러링 HDMI 출력은 대응하는 HDBaseT 출력을 인식하거나 추가 비디오 디스플레이에 사용*
  • HDBaseT 연결 - 하나의 Cat 5e / 6 / 6a 케이블을 통해 HDMI 디스플레이 장거리 연결 가능
  • POH(Power over HDBaseT) - 하나의 Cat 5e / 6 / 6a 케이블 **/***로 스위치에서 수신기까지 장거리에서도 전원 공급 가능
4K_New
HDBaseT
HDMI
ROHS
Weee


ATEN에서는 HDBaseT 기술의 빠른 발전에 발맞춰 새로운 HDMI HDBaseT-Lite 매트릭스 스위치인 VM3404H를 출시하였습니다. 이 매트릭스 스위치는 HDBaseT 기술을 탑재하여, 비압축 4K / Full HD 디지털 비디오 및 오디오, IR, 전원 신호를 하나의 Cat 6a 케이블로 최대 40m / 70m까지 연장합니다.

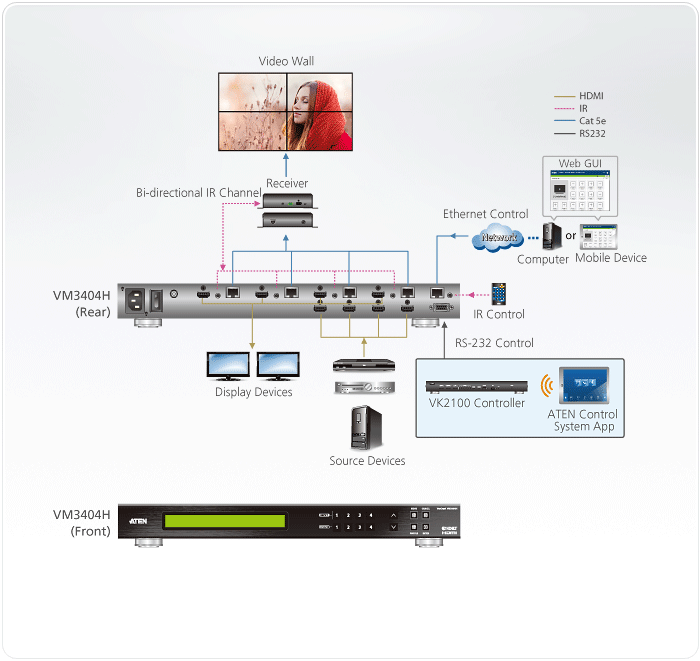

VM3404H는 수신기 VE805R와 호환하면 ATEN의 Seamless Switch™ 기술 및 비디오 월 기능을 모두 사용하실 수 있습니다. ATEN의 독자적인 Seamless Switch™ 기술은 FPGA 그래픽 프로세서를 적용하여, 모든 소스의 지속적인 비디오 스트림 및 실시간 제어, 안정적인 신호 전송이 가능합니다. 비디오 월 기능은 사용자가 원하는 스크린 레이아웃을 설정할 수 있도록 사용하기 쉬운 웹 인터페이스를 통하여 8개의 비디오 월 프로파일 생성을 제공합니다.

POH(Power over HDBaseT) 기능은 추가 전원을 연결할 필요 없이, Cat 5e 케이블을 통하여 수신기 VE802R의 전원을 사용하는 획기적인 방법을 제공합니다.
VM3404H는 전면 패널 푸시버튼 및 IR, RS-232, 이더넷 (Telnet / 웹 GUI) 연결을 통해 안정적인 신호 분배 제어와 유연성을 제공합니다. 실용적 기능과 통합 제어 시스템의 내장으로 일반 가정 및 상업 시설, 대형 연회장 등과 같은 장소에 적합하게 설계되었습니다.


비디오월 기능은 HDBaseT 포트의 출력을 VE805R ,VE816R 두 제품으로 수신시에만 활성화 됩니다.
(HDMI 출력포트는 비디오월 기능을 지원하지 않습니다.)


포장 내용물

  • 1 x VM3404H 4 X 4 HDMI HDBaseT-Lite 매트릭스 스위치 - 월 컨트롤러
  • 1 x 전원 코드
  • 1 x 마운팅 키트
  • 1 x 사용자 안내서
  • 4개의 HDMI 입력과 4개의 미러링된 HDMI 및 HDBaseT 출력 지원
  • 미러링 HDMI 출력은 대응하는 HDBaseT 출력을 인식하거나 추가 비디오 디스플레이에 사용*
  • HDBaseT 연결 - 하나의 Cat 5e / 6 / 6a 케이블을 통해 HDMI 디스플레이 장거리 연결 가능
  • HDBaseT 안티재밍(Anti-jamming) - 고품질 비디오 전송시 신호 방해 제거
  • POH(Power over HDBaseT) - 하나의 Cat 5e / 6 / 6a 케이블 **/***로 스위치에서 수신기까지 장거리에서도 전원 공급 가능
  • Seamless Switch™ - ATEN FPGA 디자인으로 비디오 포맷을 통합하여 지속적인 비디오 스트림, 실시간 전환 및 안정적인 신호 제공
  • 비디오 월 - 직관적인 웹 GUI를 통해 커스텀 비디오 월 레이아웃을 생성
  • EDID Expert™ - 부드러운 전원 켜짐 및 고품질 디스플레이를 위한 최적의 EDID 설정 선택 가능
  • 다양한 제어 방법 - 전면 패널 푸시버튼, IR, RS-232 및 이더넷(Telnet / 웹 GUI) 연결을 통한 시스템 관리
  • 양방향성 IR 채널 포트는 30KHz에서 60KHz까지의 IR 신호 전체 주파수를 지원
  • HDMI 케이블을 기기에 안전하게 고정하기 위해 ATEN의 LockPro™ HDMI 케이블 잠금 장치 지원
  • 펌웨어 업그레이드 가능
  • 랙 마운트 가능(1U 디자인)

    알림 :
    * HDMI 출력 포트는 비디오 월 및 Seamless Switch™ 기능이 지원되지 않습니다.
    ** Seamless Switch™, 비디오 월 및 POH 기능은 호환 수신기와 결합하여 사용 시에만 가능합니다.
    *** VM3404H는 최대 포트 당 전원 15.4 W @ 54 VDC, 총 전력의 35W 까지 지원합니다. VM3404H에 연결된 장치의 소비 전력이 한계를 초과하지 않도록 주의해 주시기 바랍니다.
비디오 입력
인터페이스4 x HDMI Type A Female (Black)
적용100 Ώ
최대 거리1.8 m
비디오 출력
인터페이스4 x HDMI Type A Female (Black);
4 x RJ-45 Female
적용100 Ώ
최대 거리HDMI: up to 15 m
HDBaseT (Class B): 4K up to 35 m (Cat 5e/6) / 40 m (Cat 6a);
1080p up to 60 m (Cat 5e/6) / 70 m (Cat 6a)
비디오
최대 데이터 율10.2 Gbps (3.4 Gbps Per Lane)
최대 픽셀 클럭340 MHz
지원 버전HDMI (3D, Deep Color, 4K); HDCP 1.4 Compatible
Consumer Electronic Control (CEC)
HDBaseT Compatible
최대 해상도Up to 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
최대 거리Up to 70 m
제어
RS-232Connector: 1 x DB-9 Female (Black)
Baud rate and protocol:
Baud Rate: 19200, Data Bits: 8, Stop Bits:1, Parity: No, Flow Control: No
IR 채널4 x Mini Stereo Jack Female (Black);
30~60 KHz full range transmission
이더넷1 x RJ-45 Female
EDID 설정EDID Mode: Default / Port1 / Remix / Customized
커넥터
전원1 x 3-Prong AC Socket
전원
입력 전력 정격100-240 VAC; 50-60 Hz; 1.0A
사용 환경
사용 온도0-50°C
보관 온도-20 - 60°C
습도0 - 80% RH, Non-Condensing
소비 전력AC110V:62W:291BTU
AC220V:60.6W:284BTU
제품 외관
재질Metal
무게5.62 kg ( 12.38 lb )
크기 (L X W X H)43.24 x 38.23 x 4.40 cm
(17.02 x 15.05 x 1.73 in.)
카튼 번호1 pc
노트일부 랙 마운트 제품은,WxDxH의 표준 물리적 치수를 LxWxH 형식으로 사용하고 있습니다.
