6포트 IR/시리얼 확장 박스


VK236

제품 견적 내기
  • Ethernet-to-IR/시리얼 박스는 6개의 IR/시리얼 포트와 함께 제공
  • PoE(Power over Ethernet) 또는 DC 전원 공급 장치 지원
  • 써드파티 시스템 통합을 위한 Telnet CLI(명령줄 인터페이스) 모드 지원
  • 더 많은 IR / 시리얼 장치를 ATEN 컨트롤 시스템에 연결하기 위한 확장 솔루션
Good Design Award 2022
iF Design Award 2023
ATEN Unizon
오픈 API
ATEN 컨트롤 시스템

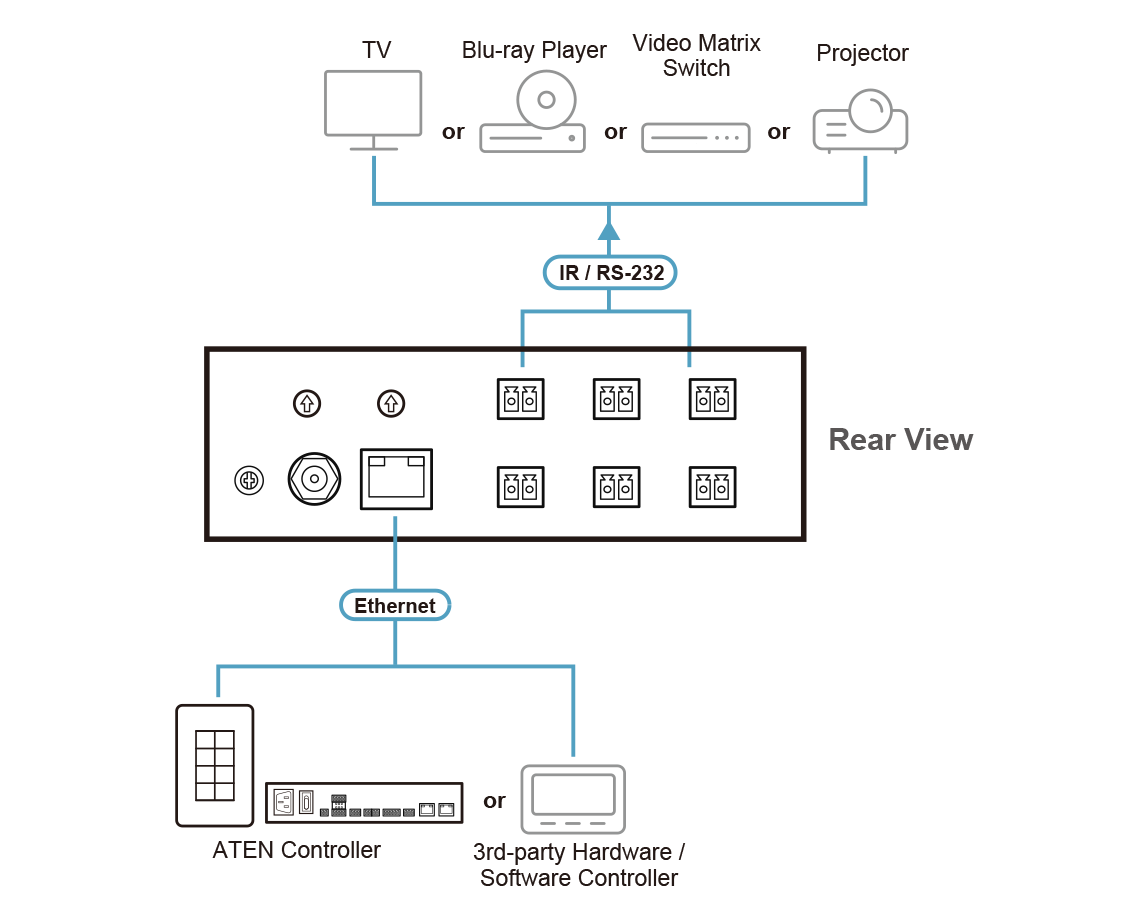

VK236은 6개의 IR/시리얼 포트로 이더넷-IR/시리얼 연결을 제공합니다. 이를 통해 사용자는 PC 또는 위치에 관계없이 모든 시스템에서 IR/시리얼 장치에 원격으로 접근할 수 있습니다. 전체 Telnet CLI 명령은 사용자의 상업 및 산업 애플리케이션에 완전히 통합됩니다.

또한 VK236은 ATEN 컨트롤 시스템의 유연한 확장 박스 역할을 하여 사용자가 더 많은 장치가 필요한 모든 환경에서 ATEN 컨트롤러를 통해 추가 IR/시리얼 장치를 제어할 수 있습니다. 이더넷 기반 연결의 장점으로 네트워크를 통해 다양한 위치에서 LAN 연결을 통한 쉬운 컨트롤러 연결이 가능합니다.

*본 제품의 전원 아답터는 별매품입니다. 자세한 정보는 이곳에서 확인하실 수 있습니다.

포장 내용물

  • 1x VK236 6-포트 IR / 시리얼 확장 박스
  • 1x 마운팅 키트
  • 6x 터미널 블록
  • 1x 사용자 안내서
  • Ethernet-to-IR/시리얼 박스는 6개의 IR/시리얼 포트와 함께 제공
  • PoE(Power over Ethernet) 또는 DC 전원 공급 장치 지원
  • 써드파티 시스템 통합을 위한 Telnet CLI(명령줄 인터페이스) 모드 지원
  • Pronto 형식의 IR 코드 지원 - IR 명령 코드는 Hex(16진수) 형식으로 입력
  • WebUI는 펌웨어 업그레이드를 포함한 VK236 시스템 정보 제공
  • 더 많은 IR / 시리얼 장치를 ATEN 컨트롤 시스템에 연결하기 위한 확장 솔루션
  • 이더넷 연결을 통한 유연한 배치
  • 즉각적인 구성을 통해 ID 스위치로 연결된 ATEN 컨트롤러와 함께 작동
인터페이스
IR/ 시리얼6 x Programmable IR / Uni-directional RS-232 Port
6 x 2-Pole Terminal Block Connector
IR: TTL level (0 to 5 V)
– Carrier Frequency: 10KHz~455KHz;
Serial: Uni-directional RS-232 ( + - 5 V)
– Baud Rate: 300 to 115200 (default: 9600);
– Data Bit: 8 (default) or 7;
– Stop Bit: 1 (default) or 2;
– Parity: None (default), Even or Odd
이더넷• 1 x RJ-45 Female, 10/100Base-T
• Supported Protocol: ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP-enabled. The following default IP settings will be used if no IP is assigned within 30 seconds:
IP: 192.168.0.60
Subnet Mask: 255.255.255.0
USB1 x USB Type A (Firmware upgrade only)
소비 전력DC5V:1.31W:17BTU/h
DC48V:1.64W:18BTU/h

노트:
● 와트 단위의 측정은 외부 부하가 없는 장치의 일반적인 전력 소비를 나타냅니다.
● BTU/h 단위의 측정값은 장치가 완전히 로드되었을 때 장치의 전력 소비를 나타냅니다.

성공 사례

고품질 시청각 솔루션과 제어 시스템의 대화형 교실

데이터 시트

vk236_expander_ds_kr_v02.pdf (495.68 KB)
설명버전릴리스 날짜파일 이름
Firmware Upgradev3.6.3552023-10-26 vk236-v3.6.355.zip
Firmware Upgradev3.4.3342023-03-28 vk236_v3.4.334.001.zip
Firmware Upgradev3.4.3332022-12-27 vk236_v3.4.333.001.zip
Firmware Upgradev3.1.3022021-12-02 vk236_v3.1.302.002.zip
Firmware Upgradev3.0.2942021-05-25 vk236_v3.0.294.002.zip
Firmware Upgradev2.8.2712020-11-13 vk236_v2.8.271.zip
Firmware Upgradev2.6.2532020-01-17 vk236_v2.6.253.zip
Firmware Upgradev2.2.2132019-04-22 vk236_v2.2.213.zip
Firmware Upgradev2.1.2042017-12-08 vk236_v2.1.204.zip
Firmware Upgradev2.0.1912016-12-06 vk236_v2.0.191.zip
Firmware Upgradev1.6.1562016-11-22 vk236_v1.6.156.zip
운영 체제설명버전릴리스 날짜파일 이름
ATEN Certified Drivers
Drivers for ATEN Control System
Search for drivers
Firmware Upgrade Tool
Firmware upgrade toolv1.2.1132021-12-21 FirmwareUpgradeTool_Setup_v1.2.113.zip
Firmware upgrade toolv1.1.1062018-01-09 FirmwareUpgradeTool_Setup_v1.1.106.zip
Firmware upgrade toolv1.1.1042017-10-18 FirmwareUpgradeTool_Setup_v1.1.104.zip
Firmware upgrade toolv1.0.0662016-12-09 FirmwareUpgradeTool_Setup_V1.0.066.zip
IP 설치 및 유틸리티
IP Installerv1.4.1322014-09-23 IPInstaller_v1.4.132.zip
AMX® Module *v1.02023-03-14 AMX-Module-for-ATEN-Control-System-v1.0.zip
Crestron® Module *v1.02023-03-14 Crestron-Module-for-ATEN-Control-System-v1.0.zip
