Extensor HDMI HDBaseT con salidas duales (4K a 100 m) (HDBaseT Class A)


VE814A
  • Prolonga las señales HDMI a una pantalla local y a dos pantallas remotas en un alcance de hasta 100 m con un solo cable Cat 5e/6/6a o ATEN 2L-2910 Cat 6
  • HDMI (3D, Color profundo, 4K); compatible con HDCP 2.2
  • Excelente calidad de vídeo:
    • 4K hasta 100 m
    • 1080p hasta 150 m en modo de largo alcance de HDBaseT
  • Compatible con dos canales de infrarrojos para obtener transmisiones de señal de infrarrojos simultáneas de entre 30 KHz y 56 KHz
4K
HDBaseT
HDMI
ROHS
Weee
MSRP: Quote Upon Request

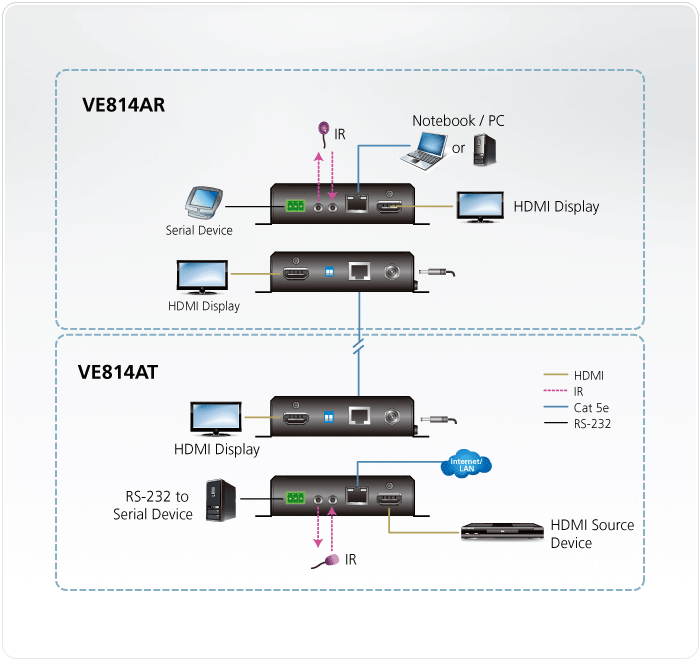

El ATEN VE814A es un extensor de vídeo HDBaseT capaz de enviar señales HDMI a una distancia de hasta 100 m con un solo cable Cat 5e/6/6a o ATEN 2L-2910 Cat 6. Al contar con salidas duales sincrónicas, el VE814A puede transmitir señal de vídeo a dos pantallas remotas y a una pantalla local. Este extensor, que cumple con la HDCP 2.2, contiene las especificaciones de HDMI, incluidas 3D, color profundo, frecuencia de datos máxima de (10,2 Gbps) y calidad de vídeo 4K hasta 100 m.

El VE814A admite pasarela de señalización por RS-232 e infrarrojos, lo que le permite controlar el dispositivo HDMI de origen desde la unidad remota (VE814AR) al mismo tiempo que concede acceso al dispositivo de visualización HDMI desde la unidad local (VE8014AT). Además, es compatible con el modo de largo alcance que prolonga la señal HDMI hasta 150 m, 1080p, con un solo cable Cat 5e/6.

El VE814A es una solución potente para lugares en los que se necesita señalización digital, como cafeterías, espacios educativos y estaciones de transporte público, y que permite visualizar contenidos idénticos en varios lugares.

Contenido del paquete

  • 1x transmisor VE814AT
  • 1x receptor VE814AR
  • 1x cable transmisor de infrarrojos
  • 1x cable receptor de infrarrojos
  • 2x bloques de terminales RS-232
  • 2x adaptadores de corriente
  • 1x manual de instrucciones
  • Prolonga las señales HDMI a una pantalla local y a dos pantallas remotas en un alcance de hasta 100 m con un solo cable Cat 5e/6/6a o ATEN 2L-2910 Cat 6
  • HDMI (3D, Color profundo, 4K); compatible con HDCP 2.2
  • Excelente calidad de vídeo:
    • 4K hasta 100 m
    • 1080p hasta 150 m en modo de largo alcance de HDBaseT
  • Prolonga la comunicación Ethernet a través del puerto pasarela Ethernet
  • Compatible con dos canales de infrarrojos para obtener transmisiones de señal de infrarrojos simultáneas de entre 30 KHz y 56 KHz
  • Tecnología EDID de ATEN -- cuando ambos lados, el del transmisor y el del receptor, están conectados, el VE814A adopta los valores EDID de la pantalla conectada al VE814AT para obtener un resultado de alta calidad
  • Canal RS-232 – le permite conectarse a terminales serie o dispositivos serie, como pantallas táctiles y lectores de códigos de barras
  • Compatible con formatos de pantalla panorámica
  • Protección ESD 8 kV/15 kV integrada
  • Plug-and-Play
  • Puede montarse en bastidor
FunctionVE814ARVE814AT
Entrada de vídeo
InterfacesN/D1 x HDMI Tipo A hembra (Negro)
ImpedanciaN/D100 Ώ
Distancia máximaN/D1,8 m
Salida de vídeo
Interfaces2 x HDMI Tipo A hembra (Negro)1 x HDMI Tipo A hembra (Negro)
Impedancia100 Ώ100 Ώ
Vídeo
Tasa de datos máxima10,2 Gbps (3,4 Gbps por carril)10,2 Gbps (3,4 Gbps por carril)
Reloj de píxeles máximo340 MHz340 MHz
NormativaHDMI (3D, Color profundo, 4K)
Compatible con HDCP
Control de electrónica de consumo (CEC)
HDMI (3D, Color profundo, 4K)
Compatible con HDCP
Control de electrónica de consumo (CEC)
Resoluciones/Distancia máximasHasta 4K a 70 m (Cat 5e/6) / 100 m (Cat 6a/ATEN 2L-2910 Cat 6); 1080p a 100 m (Cat 5e/6/6a)
*Compatible con 4K:
4096 x 2160 / 3840 x 2160 a 60 Hz (4:2:0);
4096 x 2160 / 3840 x 2160 a 30 Hz (4:4:4)
Hasta 4K a 70 m (Cat 5e/6) / 100 m (Cat 6a/ATEN 2L-2910 Cat 6); 1080p a 100 m (Cat 5e/6/6a)
*Compatible con 4K:
4096 x 2160 / 3840 x 2160 a 60 Hz (4:2:0);
4096 x 2160 / 3840 x 2160 a 30 Hz (4:4:4)
Audio
EntradaN/D1 x HDMI Tipo A hembra (Negro)
Salida2 x HDMI Tipo A hembra (Negro)1 x HDMI Tipo A hembra (Negro)
Conectores
Unidad a unidad1 x RJ-45 hembra1 x RJ-45 hembra
Alimentación1 x Conector de CC (Negro) con bloqueo1 x Conector de CC (Negro) con bloqueo
Control
RS-232Conector: 1 x Bloque de terminales, 3 tramos
Velocidad en baudios: 19200, Bits de datos: 8,
Bits de parada: 1, sin paridad y control de flujo
Conector: 1 x Bloque de terminales, 3 tramos
Velocidad en baudios: 19200, Bits de datos: 8,
Bits de parada: 1, sin paridad y control de flujo
Infrarrojos2 x Miniconector estéreo hembra (Negro)2 x Miniconector estéreo hembra (Negro)
Ethernet1 x RJ-45 hembra1 x RJ-45 hembra
Interruptores
Interruptor de modo de largo alcance1 x Conmutador deslizante - ENCENDIDO/APAGADO1 x Conmutador deslizante - ENCENDIDO/APAGADO
Actualización de firmware1 x Conmutador deslizante - ENCENDIDO/APAGADO1 x Conmutador deslizante - ENCENDIDO/APAGADO
Consumo de energíaDC5V:7.87W:37DC5V:7.87W:37
Condiciones medioambientales
Temperatura de funcionamiento0 - 40°C0 - 40°C
Temperatura de almacenamiento-20 - 60°C-20 - 60°C
HumedadHR del 0 - 80%, sin condensaciónHR del 0 - 80%, sin condensación
Propiedades físicas
CarcasaMetalMetal
Peso0.47 kg ( 1.04 lb )0.45 kg ( 0.99 lb )
Dimensiones (La x An x Al) con soporte14.02 x 12.30 x 3.00 cm
(5.52 x 4.84 x 1.18 in.)
14.02 x 12.30 x 3.00 cm
(5.52 x 4.84 x 1.18 in.)
Dimensiones (La x An x Al) sin soporte13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
NotaTenga en cuenta que, en algunos productos de montaje en bastidor, las dimensiones físicas estándar de anchura x profundidad x altura se expresan en el formato longitud x anchura x altura.
